4.

Диагностика неисправностей

4.3

Методы проверки

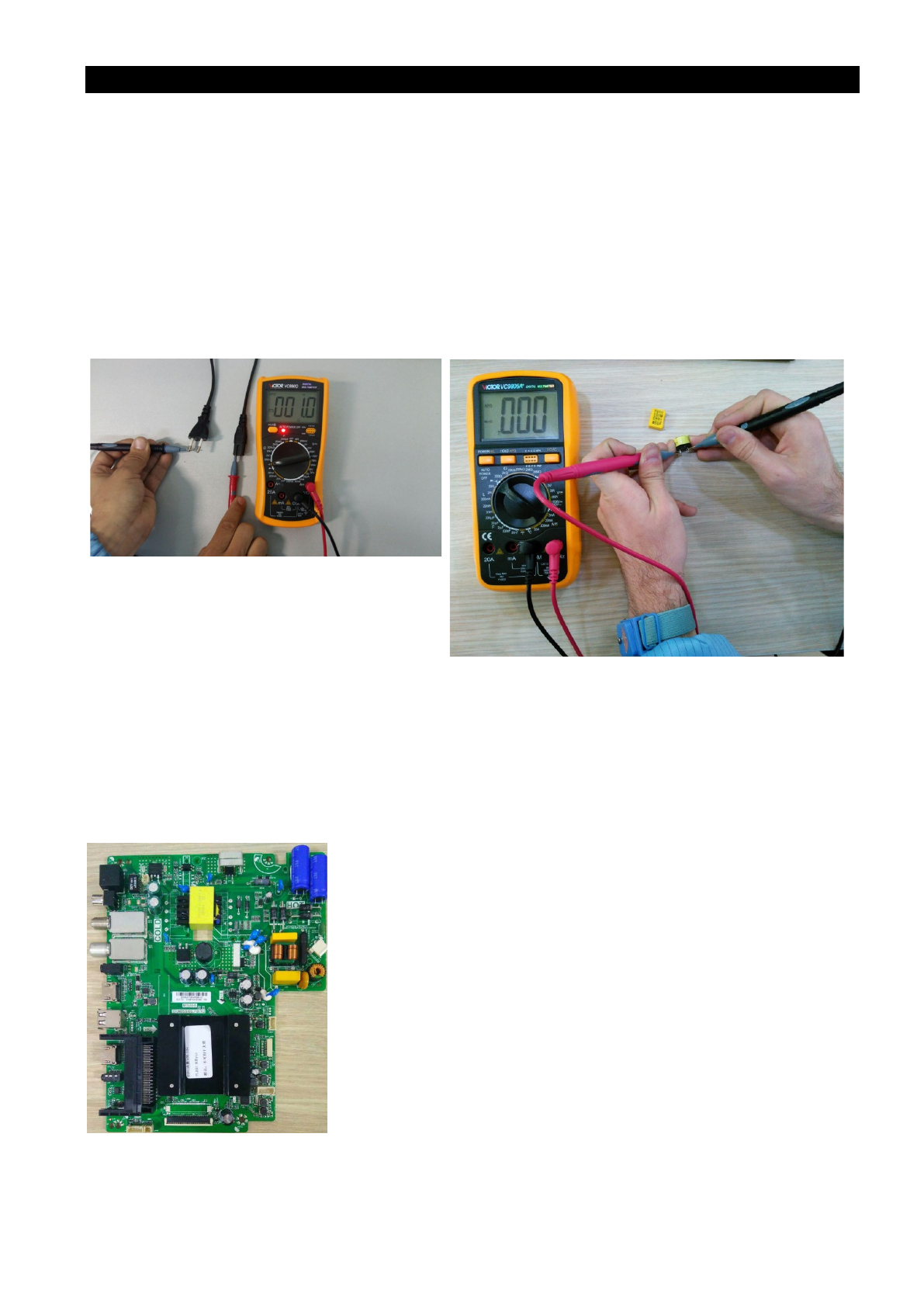

(1)Кабель и кабель питания.

Если при визуальном осмотре провода нет явного признака повреждения, но он все

равно не функционирует, его нужно проверить с помощью мультиметра.

Берем сетевой

кабель телевизора, и одним из щупов касаемся вывода на вилке, а второй вставляем в

разъем. Если обрыва провода нет, раздастся характерный звук, сообщающий о том, что

линия замкнута. Поврежденный провод не

даст замыкания, и, естественно, мультиметр

не издаст звукового сигнала.Таким же образом проверяем вторую жилу сетевого кабеля.

Проверка короткого замыкания.

Чтобы  проверить  провод  на  короткое

замыкание,

нужно

поставить

мультиметр на измерение сопротивления и подсоединить один щуп к одному проводку, а

второй к другому. Если сопротивление равно нулю, замыкания нет, а если сопротивление

выше  нуля,  значит,  имеется  замыкание.  Но  нужно  знать,  что  у  этого  прибора  малое

напряжение,  и  им  не  всегда  можно  обнаружить  КЗ,  а  если  получится  это  сделать,  то

только на небольшом отрезке проводки.

(

2)Фильтр: элементы фильтра и их проверка исправности.

Дроссель

-

катушка  индуктивности,  обладающая  высоким

сопротивлением

переменному

току

и

малым

сопротивлением постоянному.

Неисправности  трансформаторов  и  дросселей  низкой

частоты  делятся  на  механические  и  электрические.  К

механическим  неисправностям  относятся:  поломка  экрана,

сердечника,  выводов,  каркаса  и  крепежной  арматуры,  к

электрическим

 —

обрывы  обмоток;  замыкания  между

витками обмоток; короткое замыкание обмотки

на  корпус,  сердечник,  экран  или  арматуру;  пробой  между

обмотками,  на  корпус  или  между  витками  одной  обмотки;

уменьшение сопротивления изоляции; местные перегревы.
