4.
Диагностика неисправностей
Между выводами (1 и 2) и (3 и 4) дросселя приюор должен показать бесконечное
сопротивление, между выводами (1 и 4) и (2 и 3) дросселя должен показать короткое
сопротивление (0,0 Ом).
Между выводами конденсаторов значение должно показывать бесконечное
сопротивление. Перед проверки конденсаторы необходимо отпаять.

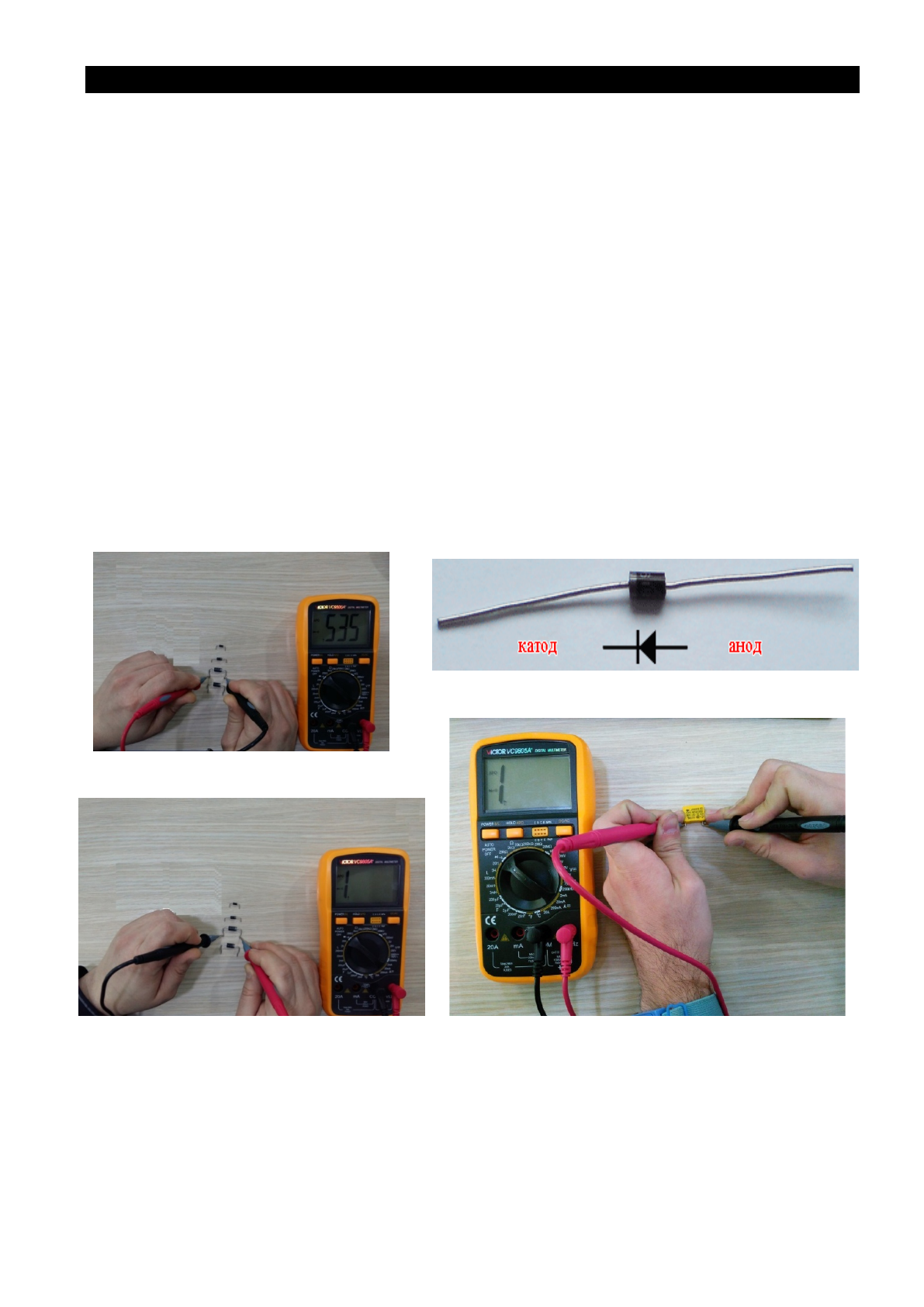

(3) Диод: Неисправности диода.
У диода есть две основных неисправности. Это
пробой
p-
n перехода и
обрыв
p-n
перехода.
Пробой.
При пробое диод превращается в обычный проводник и свободно пропускает ток
хоть в прямом
направлении, хоть в обратном. При этом, как правило, пищит буззер
мультиметра, а на дисплее показывается величина сопротивления диода. Это
сопротивление очень мало и составляет несколько ом.
Обрыв.
При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В
любом случае на дисплее прибора
–
«1», что означает бесконечное сопротивление. При
таком дефекте диод представляет собой изолятор.
Прибор: мультиметр
Режим измерение: Диода
Показание: показание прибора при измерения прямого хода диода может меняться в
зависимости от маркировки диода.
57
