 Reference 55 / Руководство пользователя / Разъемы на задней панели устройства

 Reference 55 / Руководство пользователя / Регуляторы на панели телевизора. Подготовка пульта ДУ

Функции регуляторов

1. Главный выключатель:

Этот выключатель расположен на нижней стороне телевизора.

Обязательно

 переключайте телевизор в  режим ожидания

до его выключения при помощи главного выключателя питания.

2. Кнопка включения/выключения:

Включение телевизора в режим ожидания
Выключение телевизора в режим ожидания

3. ИК приемник:

ИК приемник предназначен для приема сигналов пульта дистанци-
онного управления.

4. Экран:

Белый:

Переключение телевизора в режим ожидания.

Белый,
мигающий:

Запуск телевизора.

Зеленый:

Включение телевизора.

Красный:

Управляемая таймером запись активирована.

Синий:

Телевизор в режиме ожидания, активация фо-
новых операций (обновление EPG данных, об-
новление приложения или функции сервера
DR+streaming).

5. Инфракрасный передатчик:

При отображении 3D контента 3D очки

Loewe Active Glasses

3D

 будут управляться с помощью инфракрасного сенсора.

6. Кнопка М:

Телевизор в режиме ожидания:
Переключение телевизора в режим телевизора.
Включение телевизора:
Переход к прямому управлению настройками телевизора.
Прямое управление настройками телевизора:
вверх  .

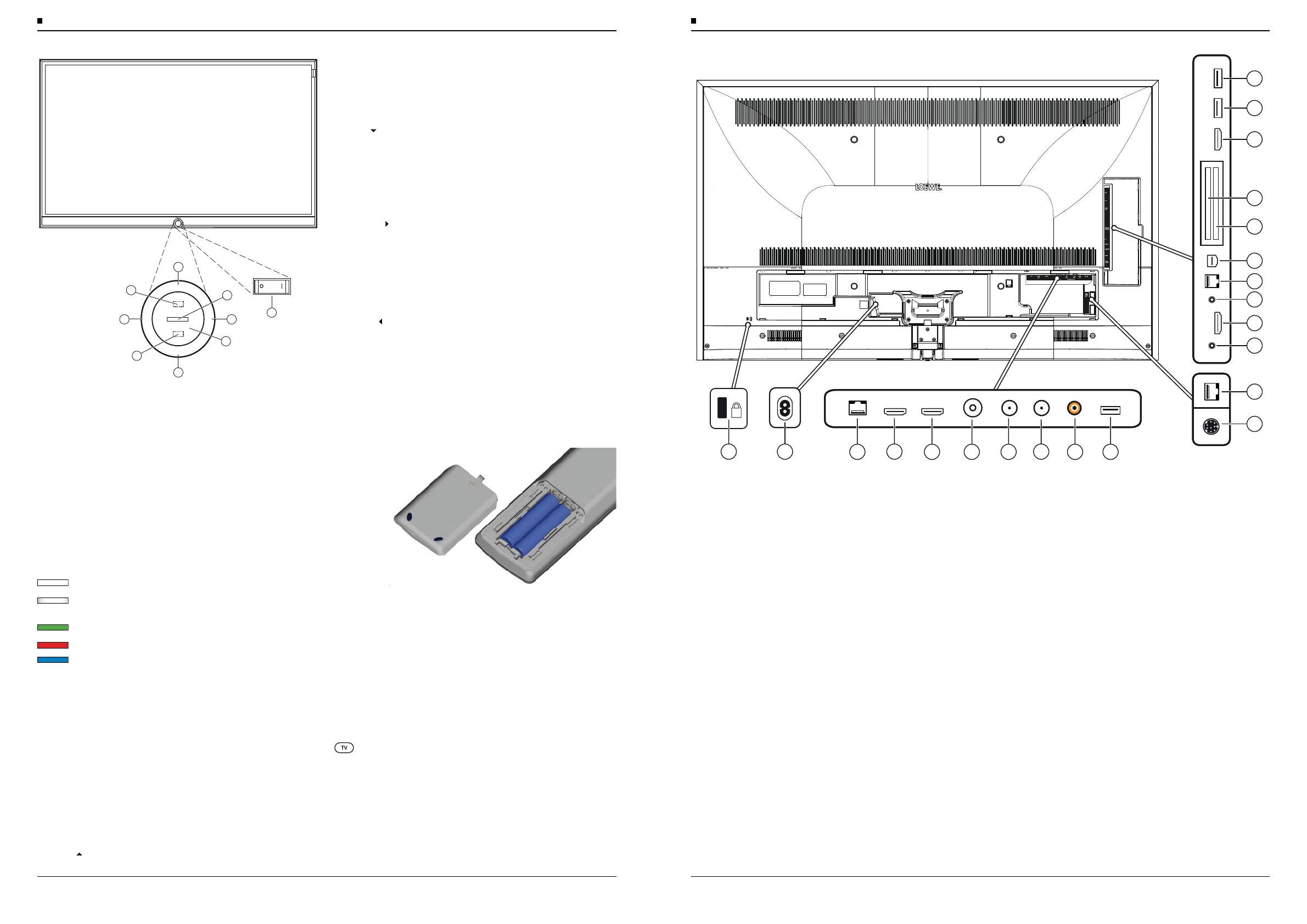

Расположение и функция разъемов

1. Разъем для замка безопасности Kensington Lock
2.

AC IN

 - Разъем питания

Разъем питания - 220-240 В ~ 50/60 Гц

3.

LAN

 - Сетевое подключение

RJ-45 - Ethernet / Скоростной Ethernet:

4.

HDMI 1 ARC

 - HDMI вход 1 (с Audio Return Channel)

HDMI тип A 1.4b - Digital Video IN (4K@30Hz)/Audio IN/OUT

5.

HDMI 2

 - HDMI вход 2

HDMI тип A 1.4b - Digital Video IN (4K@30Hz)/Audio IN

6. A

NT TV

- Антенна/ Аналоговый кабель/ DVB-T/T2 / DVB-C/C2

Разъем EC - 75 Ohm / 5 V / 80mA

7.

ANT SAT 1

 - Спутниковая антенна (Sat tuner 1) DVB-S/S2

Разъем F - 75 Ohm / 13/18 V / 500mA

8.

ANT SAT 2

 - Спутниковая антенна (Sat tuner 2) DVB-S/S2

Разъем F - 75 Ohm / 13/18 V / 500mA

9.

SPDIF OUT

 - аудио выход (цифровой)

Разъем "тюльпан" (оранжевый)

10.

USB 3.0

- USB соединение

USB тип A - USB 3.0 (макс. 900 мА)

11.

MOTOR UNIT

- поворотный регулятор

12.

DIGITAL AUDIO LINK

 - Аудио выходы окружающего звука (циф-

ровые) - (RJ45)

13.

HEADPHONE

 - Подключение наушников

3,5 мм разъем - Наушники 32-200 Ом

14.

HDMI 3

- HDMI вход 3

HDMI тип A 1.4b - Digital Video IN (4K@30Hz)/Audio IN

15.

AUDIO OUT

 - Аудиовыход (аналоговый) L/R - (Разъем 3,5 мм)

16.

RS-232C

- последовательный интерфейс

(1

 - (RJ12)

17.

AV

- Микроразъем AV

(1

Audio/Video IN с адаптером Scart:             Y/C (S-VHS/Hi 8)

          CVBS (VHS/8 mm) RGB

          L/R

Разъем Audio/Video IN с адаптером VGA:  Видеосигнал PC/STB

          Компонентный (YPbPr)

          L/R

18.

COMMON INTERFACE

 - CI слот 1 (стандарт V1.3)

19.

COMMON INTERFACE

 - CI слот 2 (стандарт V1.3)

20.

HDMI 4 UHD

- HDMI вход 4

(2

HDMI тип A 2.0 - Digital Video IN (4K@60Hz)/Audio IN

21.

USB

- USB подключение

USB тип A - USB 2.0 (макс. 500 мА)

22.

USB

- USB подключение

USB тип A - USB 2.0 (макс. 500 мА)

M

R

+

-

4

1

8

9

2

3

7

6

5

MOTOR
UNIT

K

3

4

11

12

6

7

15

5

10

19

18

16

17

1

13

14

20

2

8

9

21

22

7. Кнопка R:

Телевизор в режиме ожидания:
Переключение телевизора в режим радиовещания.
Включение телевизора:
Переключение режима телевизора и радиовещания.
Прямое управление настройками телевизора:
Вниз  .

8. Кнопка +:

Телевизор в режиме ожидания:
Переключение телевизора в режим телевизора. Увеличьте уровень
громкости.
Прямое управление настройками телевизора:
Направо  .

9. Кнопка -:

Телевизор в режиме ожидания:
Переключение телевизора в режим телевизора.
Уменьшение уровня громкости.
Прямое управление настройками телевизора:
налево  .

Подготовка пульта ДУ

Установка или замена элементов питания

Нажмите кнопку со  стрелкой, вытягивая при этом крышку отсека ба-
тареек.
Используйте только герметичные батарейки LR 03 (AAA) щелочно-мар-
ганцевого типа. Не используйте одновременно разные типы батареек
или старые батарейки с новыми.

Не оставляйте батарейки в местах, подверженных нагреванию, напри-
мер, под прямыми солнечными лучами, вблизи огня и т.д.
Обратите особое внимание на полярность батареек при установке их
в отсек.
Если заряд батареек значительно ослаб после долгого использования,
то на  экране телевизора будет отображено сообщение о  замене ба-
тареек. Утилизируйте использованные батарейки в соответствии с ре-
гиональными требованиями утилизации (см. раздел

"Окружающая

среда/ Информация о законах"

).

Верните на место крышку отсека после установки батареек.

Настройка пульта ДУ для управления телевизором

 Нажмите кнопку

TV

.

(1

Необходимый адаптер можно приобрести в виде дополнительных принадлежностей у дилера.

(2

 HDMI источники, предоставляющие UHD контент, должны быть подключены к этому порту.
