43
REAL SMART ARC

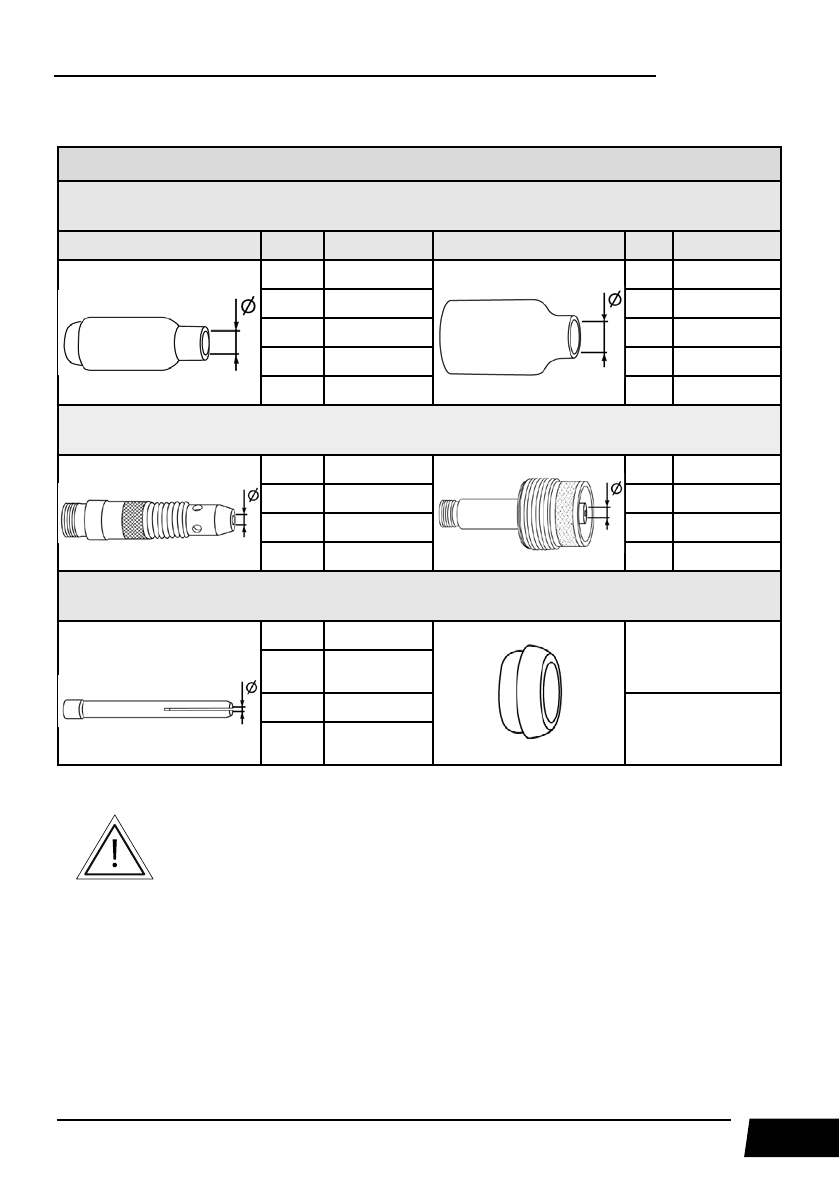

Таблица 12.4. Расходные материалы для горелок серии TS 17/18/26/Super TS18.
Серия горелки TS 17/18/26/Super TS18
Сопло выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше необходим и диаметр сопла
Для обычного сопла
Ø
*
Артикул
Для газовой линзы
Ø*
Артикул
6,5
IGS0007
6,5
IGS0086
8
IGS0008
8
IGS0087
9,5
IGS0009
9,5
IGS0088
11
IGS0005
11
IGS0089
12,5
IGS0001
12,5
IGS0085
Держатель цанги выбирается в зависимости от диаметра вольфрамового электрода.
Какой выбран диаметр электрода, такого же диаметра необходим и держатель цанги.
1,6
IGF0006-16
1,6
IGF0001-16
2,0
IGF0006-20
2,0
IGF0001-20
2,4
IGF0006-24
2,4
IGF0001-24
3,2
IGF0006-32
3,2
IGF0001-32
Цанга выбирается в зависимости от диаметра вольфрамового электрода. Какой выбран
диаметр электрода, такого же диаметра необходима и цанга. Цанги взаимозаменяемые.
1,6
IGU0006-16
Для газовой
линзы. Кольцо
IGK0008
2,0
IGU0006-20
2,4
IGU0006-24
Для обычного
сопла. Кольцо
IGK0007
3,2
IGU0006-32
* Если не указан выходной диаметр, то его можно определить по номеру сопла.
В таблице представлены наиболее часто используемые позиции
