28

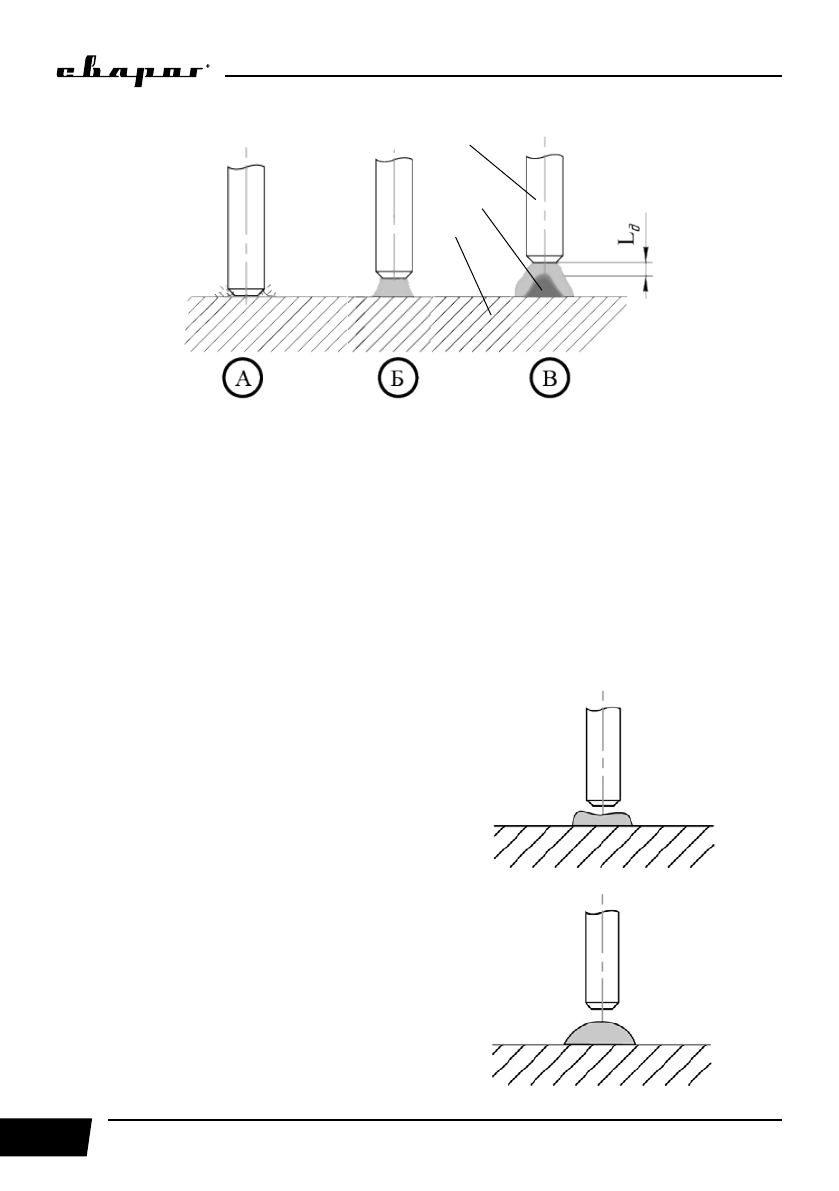

Рис. 10.2. Схема образования дуги:
А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при сварке,
где: 1 – металл, 2 – электрическая дуга, 3 – электрод, Lд – расстояние от электрода до поверхности
сварочной ванны.
10.1. ВЛИЯНИЕ ДЛИНЫ ДУГИ И УГЛА НАКЛОНА ЭЛЕКТРОДА
НА ФОРМУ СВАРОЧНОГО ШВА
Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5 – 1,1
диаметра электрода (См. рис. 10.3).
Сварной шов провален.
Слишком короткая длина дуги.
Необходимо увеличить расстояние от
электрода до свариваемого изделия.
Сварной шов нормальной формы.
Нормальная длина дуги.
1
2
3
