6. ОПИСАНИЕ АППАРАТА
На рисунке 6.1 показан вид аппарата спереди и сзади.

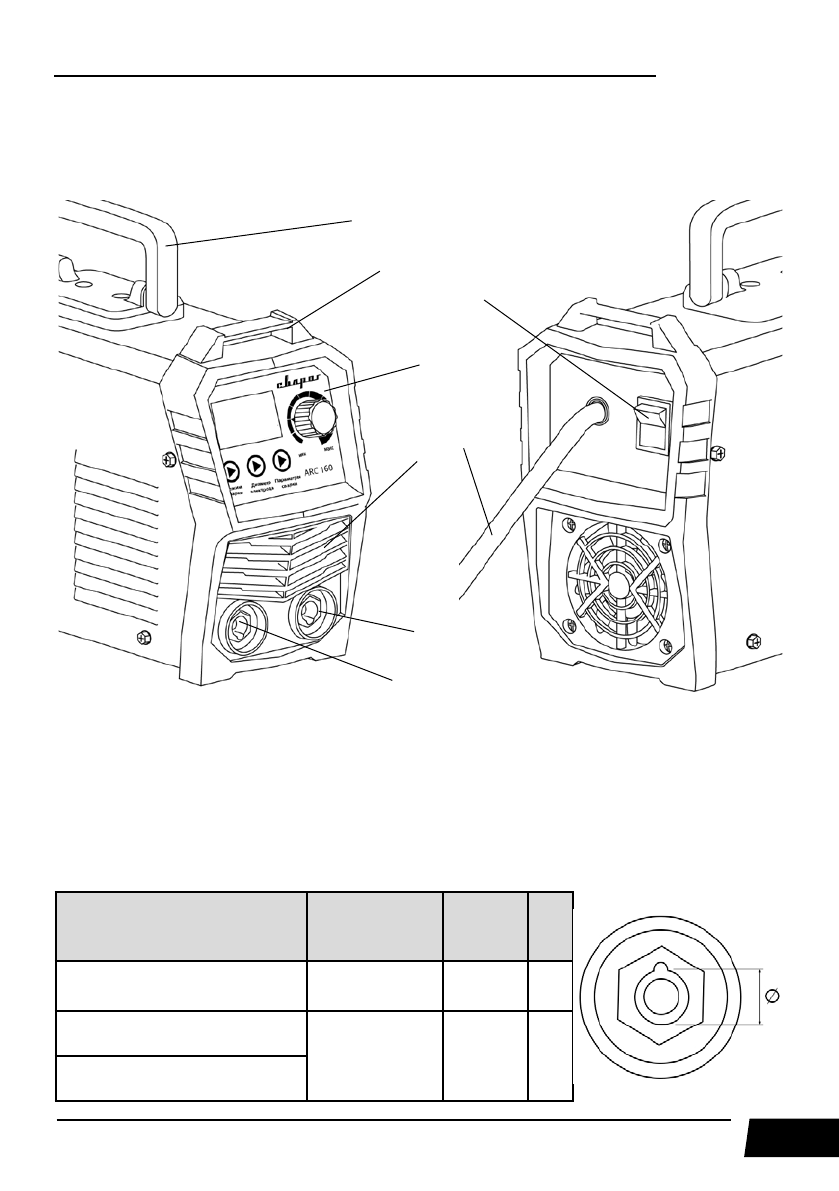

Рис. 6.1. Вид аппарата спереди и сзади.
1. Ручка для транспортировки.
2. Проушины для установки ремня.
3. Панель управления (См. рис. 7.1).
4. Вентиляционные отверстия.
5. Панельная розетка «–» (См. таблицу 6.1).
6. Панельная розетка «+» (См. таблицу 6.1).
7. Сетевой провод.
8. Кнопка включения.
Таблица 6.1. Панельная розетка.
Модель
Наимено-
вание
Сечение
кабеля,
мм
Ø
,
мм
REAL SMART ARC 160 (Z28103)
Панельная
розетка10-25
10 – 25
9
REAL SMART ARC 200 (Z28303)
Панельная
розетка 35-50
35 – 50
13
REAL SMART ARC 220 (Z28403)
1
2
3
5
4
6
7
8
Содержание
- 5 УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ РУКОВОДСТВА; пользованием оборудования.; ОБРАТИТЬ ВНИМАНИЕ! Особенности, требующие повышенного внимания; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
- 7 Параметры для ММА сварки:
- 8 ВНИМАНИЕ! Не используйте данные аппараты для размораживания; МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ
- 9 склеиванию с роговицей.; ВНИМАНИЕ! После завершения работы убедитесь в безопасности ра-; материалы должны быть удалены из рабочей зоны.; МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОВЫМИ БАЛЛОНАМИ; дотвращения их падения.
- 10 ВНИМАНИЕ! При поражении электрическим током прекратите сварку,
- 11 особенно внимательны при использовании кабелей большой длины.; ВНИМАНИЕ! Несмотря на защиту корпуса аппарата от попадания влаги,
- 12 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 13 На рисунке 6.1 показан вид аппарата спереди и сзади.
- 14 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ; На рисунке 7.1 показана передняя панель аппарата.
- 15 На рисунке 7.2 показан экран параметров аппарата.
- 17 Инверторные сварочные аппараты обладают следующими функциями:; Аппарат позволяет включать/выключать
- 18 – это функция, снижающая выходное напряжение хо-
- 19 ПОРЯДОК УСТАНОВКИ И ПЕРЕНОСКИ; поломки оборудования.; ВНИМАНИЕ! Не переносите сварочный аппарат грузоподъёмными
- 20 ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ ОТ СТЕН; ВНИМАНИЕ! Не устанавливайте аппарат очень близко к стенам, это; ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ НА ПОВЕРХНОСТИ; ВНИМАНИЕ! Не превышайте угол наклона в 15 °во избежание
- 21 ПОДГОТОВКА АППАРАТА К РАБОТЕ; Подсоедините сетевой кабель к электро-; Подключение сварочного аппарата к электрической сети может
- 22 При неплотном подсоединении кабелей возможны выгорания
- 23 выделяется треугольником вверху.
- 26 ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ ММА СВАРКИ
- 27 ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ММА СВАРКИ; Данные рекомендации носят ознакомительный характер.; • касанием электрода впритык и отведением его вверх
- 30 дуги вплоть до частых кратковременных замыканий.
- 33 Сварка в один проход
- 34 ВЫБОР ПОКРЫТОГО ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ; ла при сварке в нижнем положении показана в таблице 10.2.
- 35 ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ
- 36 Перейдите в режим TIG на передней па-
- 37 С помощью регулятора
- 38 ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ TIG Lift СВАРКИ
- 39 ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG LIFT СВАРКИ; Наименование показателя; и другие смеси газов.
- 41 стандартную комплектацию горелки:
- 42 РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК; чения шва необходимого качества.; В таблице представлены наиболее часто используемые позиции
- 44 ВОЛЬФРАМОВОГО ЭЛЕКТРОДА; Выбор выпуска электрода:
- 45 Внешний вид дуги
- 46 мм
- 47 стандартной; воздушный
- 48 Способ поджига; касанием; выполняется по аналогии с покрытым электродом. При очень; от сопла горелки; – наиболее простой способ поджига сварочной дуги
- 49 от присадочного прутка; используется, если предъявляются повышен-; на выводной пластине; используется, если предъявляются повышенные
- 50 ОСОБЕННОСТИ ПОЗИЦИОНИРОВАНИЯ СВАРОЧНОЙ ГОРЕЛКИ; При аргонодуговой сварке также следует не забывать про противо-; составу основного металла.
- 53 ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ
- 55 ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
- 59 - кратчайшее расстояние от поверхности одной из свариваемых
- 61 уменьшить
- 64 КОНТРОЛЬ КАЧЕСТВА СВАРНОГО СОЕДИНЕНИЯ; собами, не прибегая к лабораторным испытаниям.
- 65 ПРОВЕРКА СОЕДИНЕНИЯ С ПОМОЩЬЮ МАКРОШЛИФОВ; Состав для травления:
- 66 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; сти. Специалисты должны иметь допуски к проведению таких работ.; Периодичность; Общие рекомендации
- 67 УСТРАНЕНИЕ НЕПОЛАДОК; ВНИМАНИЕ! Ремонт данного сварочного оборудования в случае; Неисправность
- 69 правилами перевозок, действующими на каждом виде транспорта.; Внимание! Перед использованием изделия ВНИМАТЕЛЬНО изучите
