41
REAL SMART ARC
Таблица 12.2. Вентильные горелки для аргонодуговой сварки.
Наименование
Длина, м
Артикул
Охлаж-
дение
Продолжительность
включения. DC 35%, А
TECH TS 9V
4
IOS9906
Воздуш-
ное
110
8
IOS9306
TECH TS 17V
4
ION9906
140
8
ION9306
TECH TS 17VF
4
ION9506
TECH TS 26V
4
IOC9906
180
8
IOC9306
TECH TS 26VF
4
IOC9506
V – обозначение вентильной горелки, F – гибкая головка

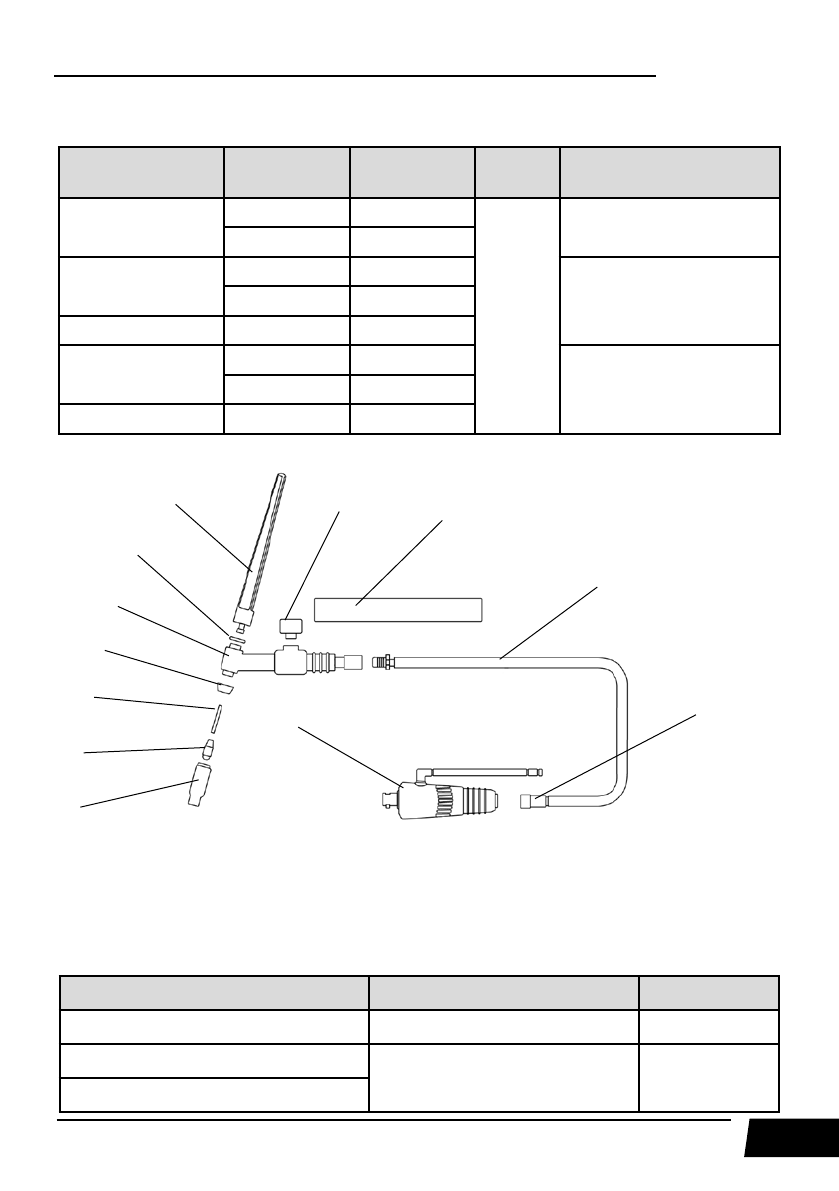

Рис. 12.3. Схема вентильной горелки для аргонодуговой сварки.
1) Заглушка. 2) Уплотнительное кольцо. 3) Головка горелки. 4) Кольцо. 5) Цанга. 6) Держатель
цанги. 7) Сопло. 8) Вентиль. 9) Рукоятка. 10) Шлейф. 11) Кабельная вилка*.
* Кабельная вилка выбирается в зависимости от модели аппарата и не входит в
стандартную комплектацию горелки:
Модель
Наименование
Артикул
REAL SMART ARC 160 (Z28103)
Кабельная вилка 10-25+б/р
ISQ0040
REAL SMART ARC 200 (Z28303)
Кабельная вилка 35-50+б/р
ISQ0030
REAL SMART ARC 220 (Z28403)
1
8
9
10
Резьба М12х1
11
2
3
4
5
6
7
