14
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

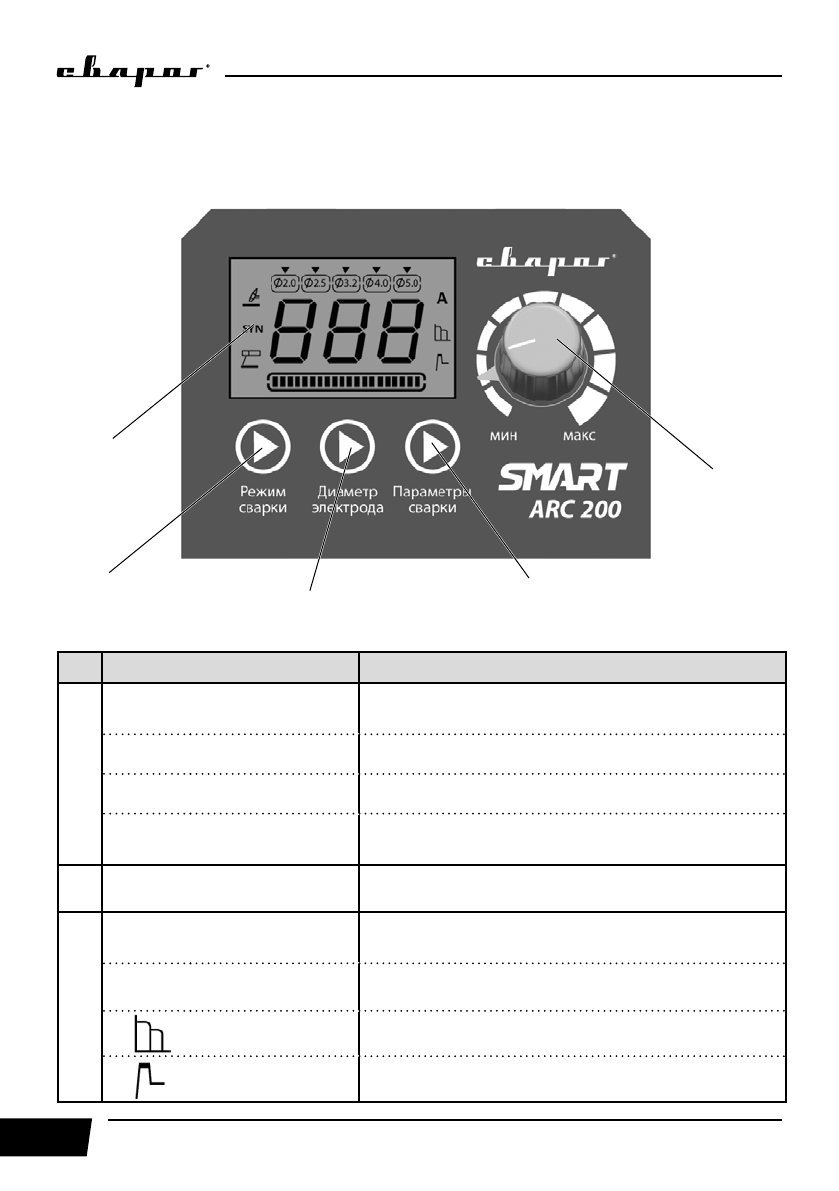

На рисунке 7.1 показана передняя панель аппарата.
Рис. 7.1. Передняя панель.
Поз. Наименование
Описание
1 Кнопка переключения режима
сварки:
TIG Lift
Аргонодуговая сварка неплавящимся электродом DC.
SYN
Режим Synergy для ММА сварки.
ММА
Ручная дуговая сварка покрытым электродом.
Ручной режим.
2 Кнопка выбора диаметра
покрытого электрода
Используется в режиме Synergy ММА.
3 Кнопка выбора параметров
сварки для ручного режима:
А
Сила сварочного
тока
Выбирается в зависимости от толщины свариваемого
металла и диаметра покрытого электрода.
Форсаж дуги
См. рис. 7.4.
Горячий старт
См. рис. 7.3.
1
2
3
4
5
