Система газоснабжения, состоящая из газового баллона, редуктора и га-
зового шланга, должна иметь плотные соединения (используйте винто-
вые хомуты), чтобы обеспечить надежную подачу газа и защиту свароч-
ного шва.
3.
Подключите кабель управления к источнику питания (См. рис. 8.5).
При неплотном подсоединении кабелей возможны выгорания панельных
розеток и выход из строя источника питания.

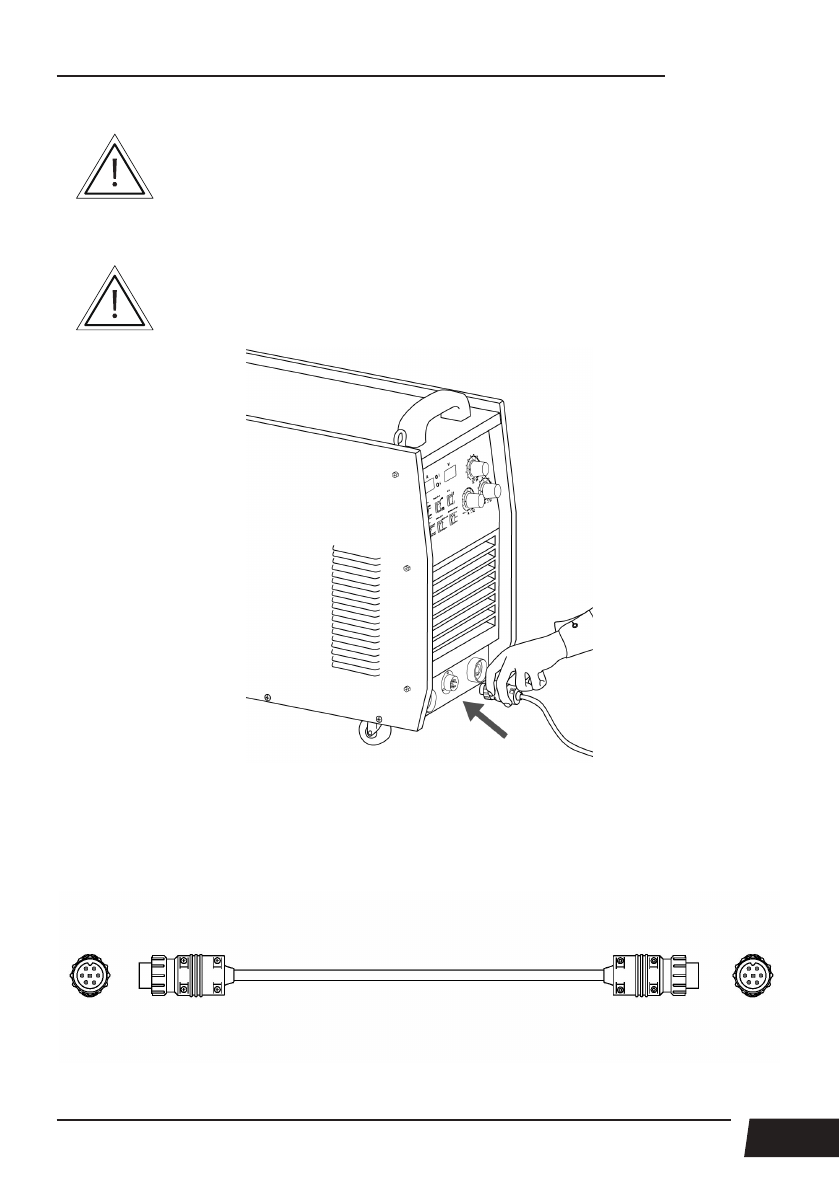

Рис. 8.5. Схема подключения к источнику питания.
8.3. КАБЕЛЬ УПРАВЛЕНИЯ
На рисунке 8.6 показан внешний вид кабеля управления. Схема кабеля управления пока-
зана на рисунке 8.7.
Рис. 8.6. Кабель управления.
