8.1. СЕТЕВОЕ ПОДКЛЮЧЕНИЕ

1.

Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте на-

дежность соединения кабеля и сетевой розетки (См. рис. 8.3).

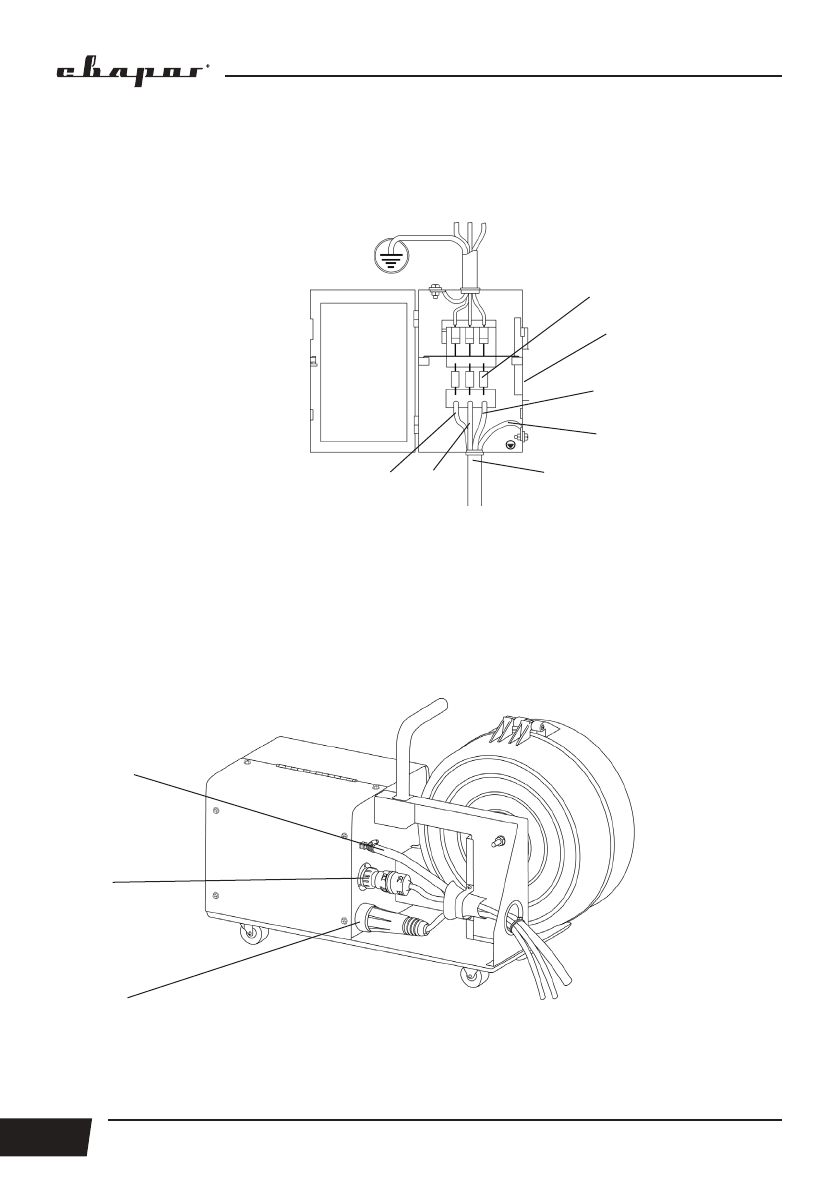

Рис. 8.3. Схема подключения к сети.

1) Выключатель.  2) Предохранители.  3) Сетевой кабель источника питания:

а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение

фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).

8.2. ПОДКЛЮЧЕНИЕ ПОДАЮЩЕГО УСТРОЙСТВА

2.

 Подключите кабели к подающему устройству (См. рис. 8.4).

Рис. 8.4. Схема подключения подающего устройства.

1) Газовый шланг.  2) Кабель управления.  3) Силовой кабель.

1

г

б

в

3

1

2

3

2

а
