20
9.2. ГОРЕЛКА ДЛЯ ПОЛУАВТОМАЧЕСКОЙ СВАРКИ
Горелка представляет собой узел, обеспечивающий передачу тока, защитного газа и про-
волоки от сварочного аппарата к свариваемому изделию.
При нажатии кнопки горелки подается газ и ток. Внутри коаксиального кабеля по направ-
ляющему каналу подается проволока. Ток передается через сварочный наконечник.
Не превышайте ПН горелки. Если необходимо работать на максимальных режимах, то
рекомендуется заменить горелку на более мощную.
Для работы понадобится предназначенная для этого горелка (См. рис. 9.2).
Таблица 9.1. Горелки для полуавтоматической сварки с воздушным охлаждением.
Наименование
Длина, м
Артикул
TECH MS 25
3
ICT2698
4
ICT2699
5
ICT2695

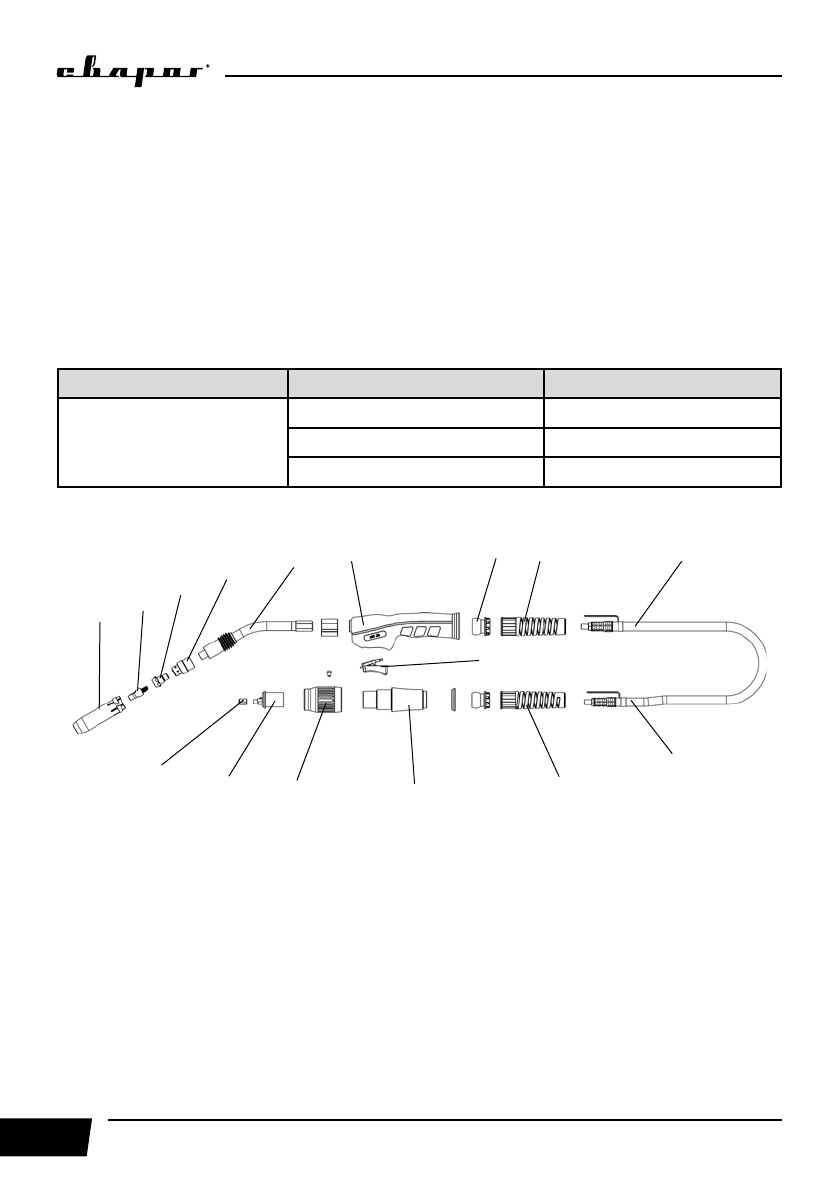

Рис. 9.2. Схема горелки для MIG сварки.
1. Сопло (См. табл. 9.2)
2. Сварочный наконечник (См. табл. 9.3)
3. Диффузор газовый
4. Изолятор
5. Гусак
6. Рукоятка
7. Кнопка
8. Кольцо
9. Пружина
10. Коаксиальный кабель
11. Направляющий канал (См. табл. 9.5)
12. Пружина
13. Кожух разъёма
14. Гайка разъёма
15. Соединение
16. Гайка разъёма
3
2
1
4
5
6
8
9
10
11
12
13
14
15
16
7
Характеристики
