Работа с электродом. - Кедр ULTRATIG-200P AC/DC - Инструкция по эксплуатации - Страница 40

Аппарат аргонодуговой сварки

UltraTIG-200P AC/DC

поверхности  свариваемого  изделия  концом  электрода,  чиркнув  или  слегка  коснувшись  для
получения

короткого

замыкания,  а

затем

быстро  поднимите

электрод  на

2~4 мм от изделия, чтобы поджечь дугу. Если не получится, возможно, причина в покрытии
на конце электрода, которое влияет на электропроводность. В таком случае оператору следует
посильнее стукнуть электродом. В результате должен быть виден металл на конце электрода.

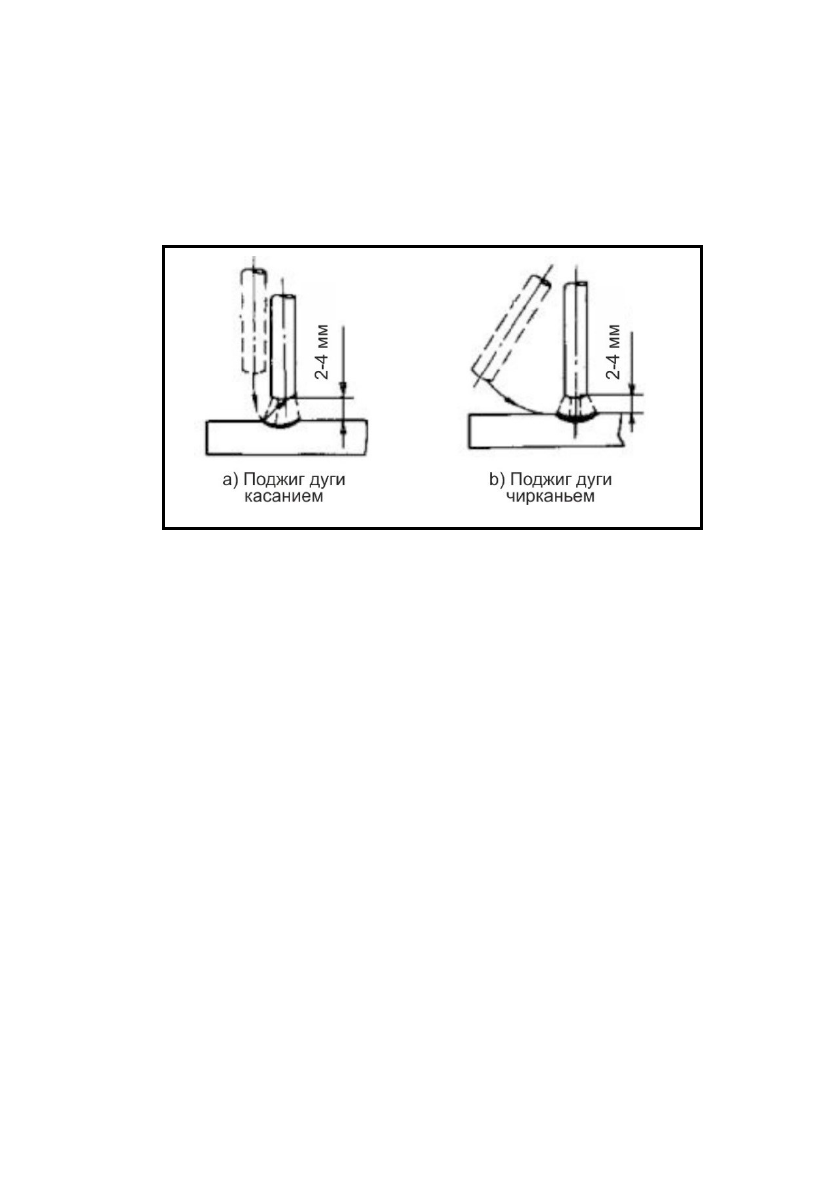

Рисунок 13.3. Способы поджига дуги.

4)

Прихватка.

Для  временной  фиксации  двух  деталей  соединения  и  удобства  последующей  сварки

делают  короткие  соединения  через  определенные  расстояния.  Такой  способ  сварки
называется прихваткой.

5)

Работа с электродом.

При ММА сварке электрод одновременно перемещается в трех основных направлениях:

электрод  постепенно  движется  вдоль  направления  сварки,  электрод  постепенно  движется  к
сварочной  ванне,  а  также  колеблется  перпендикулярно  (см.  Рисунок  13.4).  После  поджига
дуги  следует  правильно  управлять  электродом  в  трех  положениях.  При  сварке  стыковых
соединений  в  нижнем  положении  самым  важным  является  контроль  трех  следующих
аспектов: угол сварки, длина дуги и скорость сварки.

(1) Угол сварки: электрод следует наклонить назад под углом 70

～

80º (см. Рисунок 13.5).

(2) Длина дуги: как правило, рекомендуемая длина дуги равна диаметру электрода.

(3) Скорость сварки: при правильной скорости ширина шва примерно в два раза больше
диаметра  электрода,  а  поверхность  валика  шва  должна  быть  плоской  с  легкой
волнистостью.  Если  скорость  сварки  слишком  высокая,  валик  сварного  шва  узкий  и
высокий,  волнистость  неравномерная  и  проплавление  недостаточное.  При  слишком
низкой  скорости  сварки  шов  слишком  широкий,  свариваемое  изделие  легко  прожечь
