www.fubag.ru

O

m

perator's

anual

-

-

7

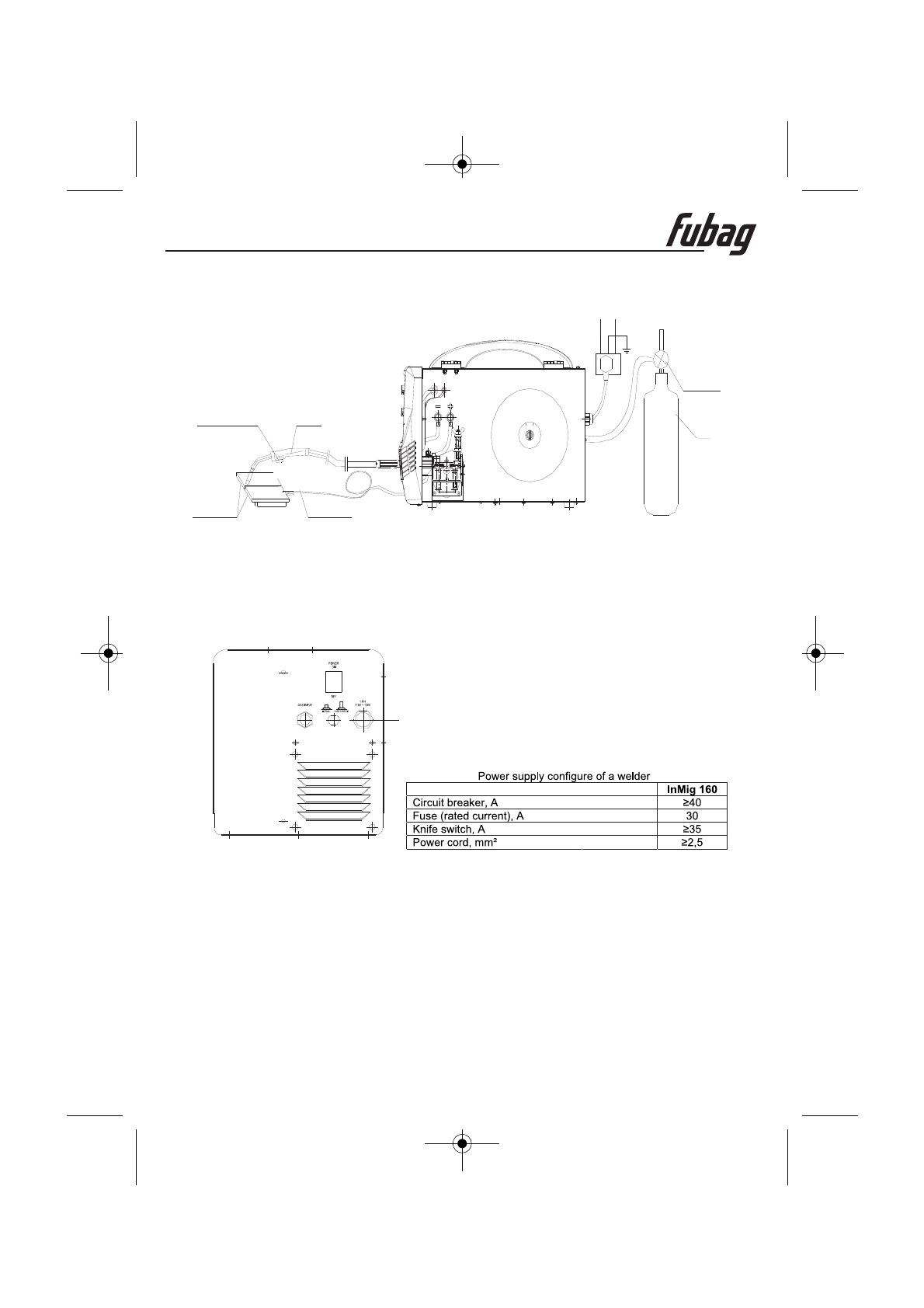

Connection between Welder and Power Source

The installation and connection of MIG Welding
Connection and installation of the wire feeder

Connect the power source cable at the back board of the welder into the single phase 220 voltage
power network with breaker; 380 voltage power sources is strictly prohibited to the welder which will
severely damage the welder, otherwise the user should take the consequences for it.

The melting current of the fuse is 1.2~1.5 times of its rated current.

- Select suitable wire according to welding technology. The wire diameter must be matched with
drive roll, wire guide pipe liner and contact tip.

Open the lid of wire reel on the wire feeder put “Wire Coil” into “Wire Reel” on the wire feeder.

Wire end under the “Wire Reel”, opposite wire feeder.

There is damping screw device in the “Wire Reel” (hex head screw will be seen when open the lid).

Pull the wire reel with hand when adjust. If resistance is over large, may adjust damping bolt: screw
clockwise will enlarge the value and vice versa.

-

-

Notice:

Attention:

TORCH SWITCH

WORK
PIECE

TORCH

GROUNDING
CABLE

POWER INPUT CABLE

GAS
FLOWMETER

СО

2

GAS PIPE

1-

220

phaze

power supply

V
