www.fubag.ru
Инструкция по эксплуатации
- 2 -
3

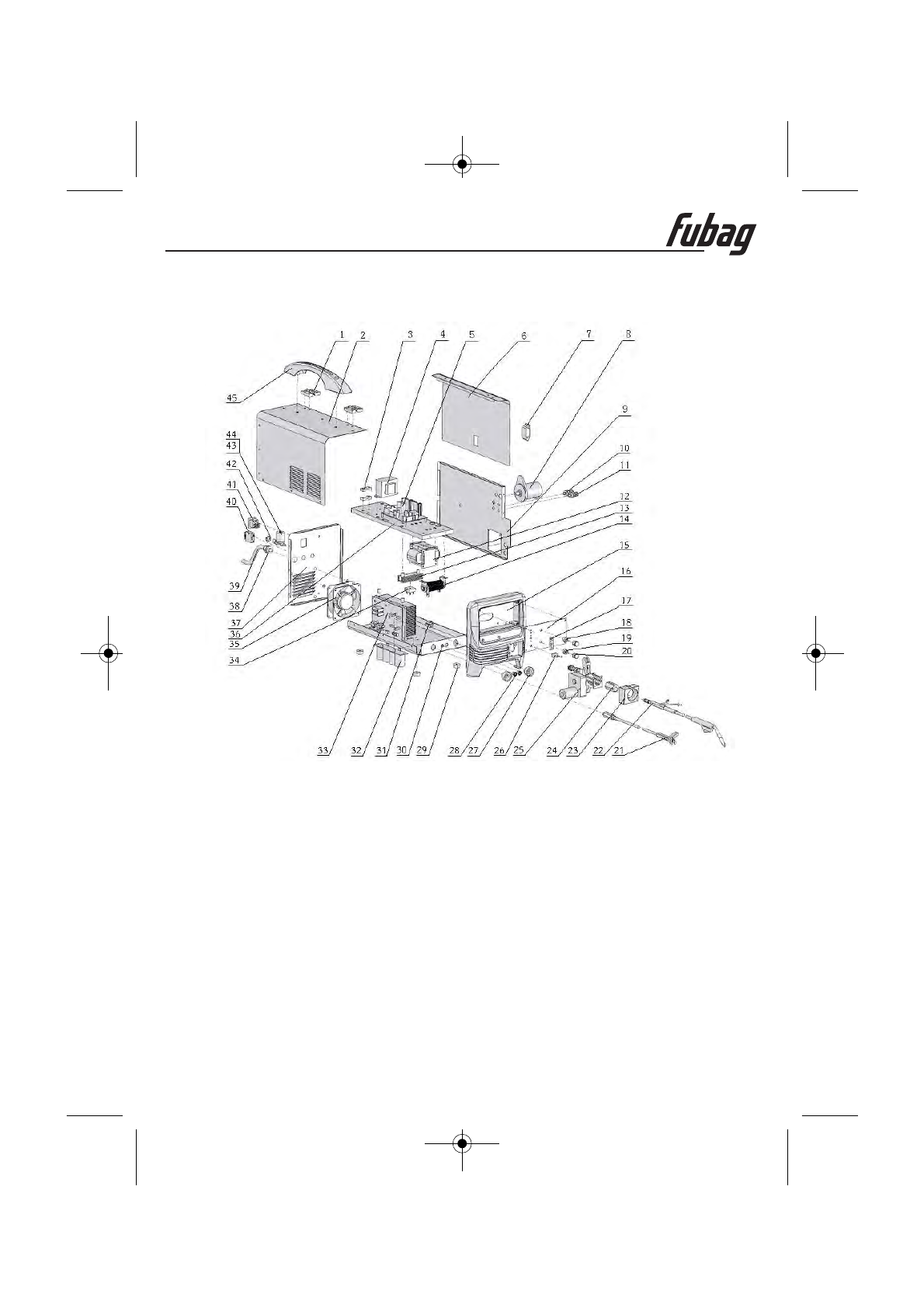

11. Запчасти
1. Парные элементы
2. Корпус
3. Держатель проволоки
4. Изолирующий транс-ор
5. Основная панель
управления
6. Дверца
7. Дверной замок
8. Держатель катушки
9. Вертикальная средняя
панель
10. Соединительный полюс
(красный)
11. Соединительный полюс
(черный)
12. Основой трансформатор
13. Радиатор выпрямителя
14. Реактор
15. Пластиковая панель
16. Опора передней панели
17. Индикатор
18. Сварочный потенциометр
19. Потенциометр
20. Рычаг потенциометра
21. Выходной кабель «-»
22. Горелка для сварки MIG
23. Штекер
24. Гнездо для подключения
горелки MIG
25. Устройство для подачи
проволоки
26. Селектор переключения
режимов подачи проволоки
27. Быстросменное соединение
28. Разъем
29. Ножки
30. Днище
31. Плата
32. Плата конденсаторов
33. Теплоотвод
34. Выпрямитель
35. Вентилятор
36. Средняя плата
37. Задняя панель
38. Держатель сетевого кабеля
39. Сетевой кабель
40. Прерыватель цепи
41. Выключатель электропитания
42. Соединение газового клапана
43. Газовый клапан
44. Ручка
Внимание: Данный список
представлен только для примера
Содержание
- 20 Перед началом работы следует тщательно проверить:
- 21 Технические характеристики
- 24 Расшифровка пиктограмм; Размещение сварочного аппарата; должно быть 50 см
- 25 Подсоединение источника питания; Конец проволоки должен
- 26 Подсоединение горелки
- 28 а) Регулировка перед проведением сварки; Зачистка свариваемого материала перед выполнением сварки
- 31 Техническое обслуживание
- 34 Схема электрическая принципиальная
- 35 Хранение и транспортировка
