www.fubag.ru
O
m
perator's
anual
- 5 -
1

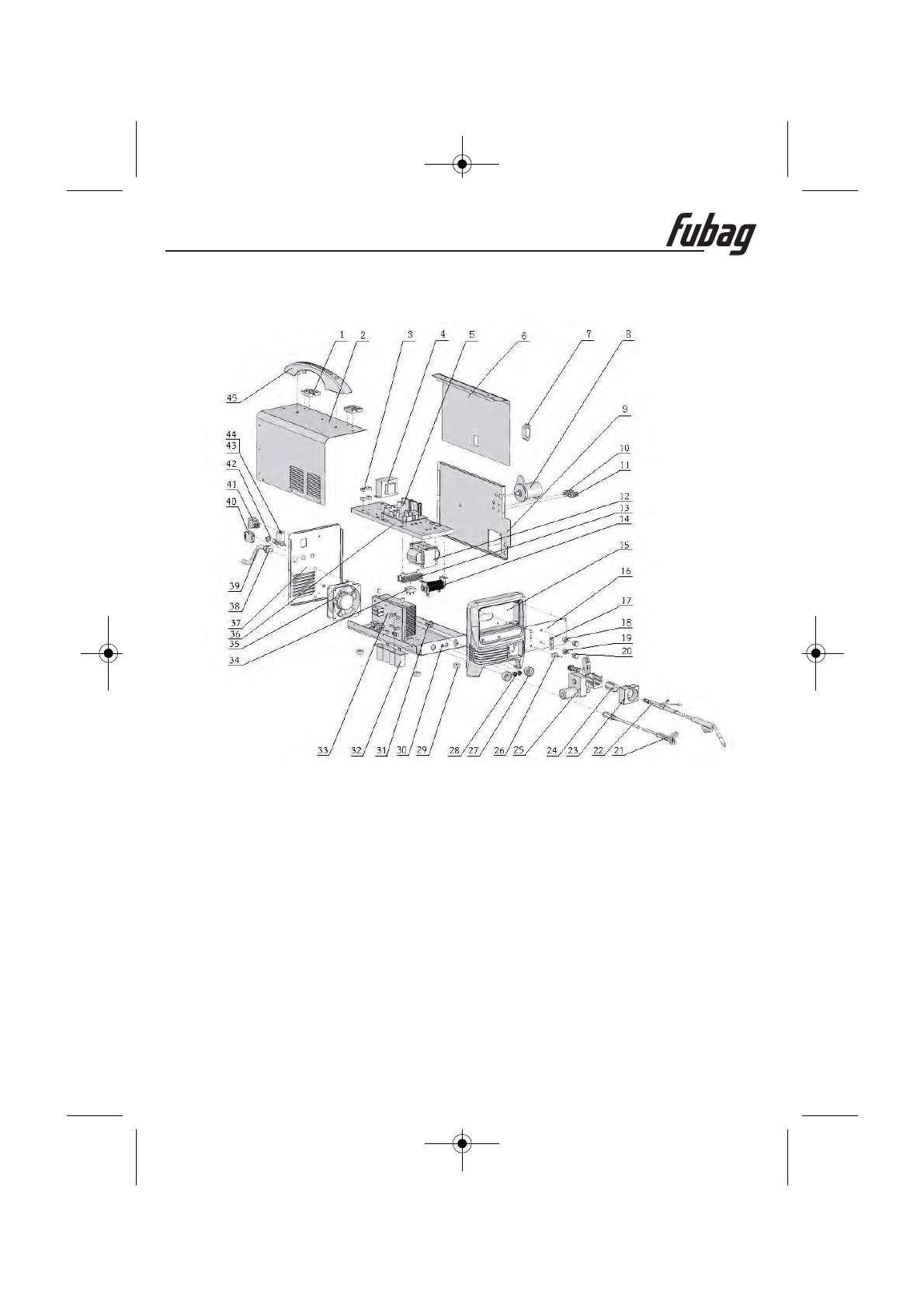

11. List of Spare Parts
1. Gemel
2. Enclosure
3. Wire holder
4. Control transformer
5. Main PCB
6. Door
7. Door lock
8. Spool holder
9. Vertical Middle board
10. Connection pole (red)
11. Connection pole(Black)
12. Main Transformer
13. Rectifier Radiator
14. Reactor assembly
15. Plastic panel
16. Front panel support
17. Indicator
18. Welding current
potentiometer
19. Potentiometer
20. Potentiometer Knob
21. "-" output cable
22. MIG Torch
23. American Connetor
24. MIG torch Socket
25. Wire feeder
26. Welding mode selector
27. Quick Connector
28. Connection Socket
29. Feet
30. Bottom
31. Loaded PCB
32. Capacitance PCB
33. Heat Sink
34. Rectifier
35. Fan
36. Middle board
37. Back Panel
38. Power Cord Holder
39. Power Cord
40. Circuit Breaker
41. Main Switch
42. Copper Nut
43. Gas Valve connetor
44. Gas Valve
45. Handle
Remarks: The list above is for
reference only, please subject to the
real piece.
Содержание
- 20 Перед началом работы следует тщательно проверить:
- 21 Технические характеристики
- 24 Расшифровка пиктограмм; Размещение сварочного аппарата; должно быть 50 см
- 25 Подсоединение источника питания; Конец проволоки должен
- 26 Подсоединение горелки
- 28 а) Регулировка перед проведением сварки; Зачистка свариваемого материала перед выполнением сварки
- 31 Техническое обслуживание
- 34 Схема электрическая принципиальная
- 35 Хранение и транспортировка
