Инструкция по эксплуатации

- 5 -

- Поместите проволоку в направляющий канал подающего устройства, выровняйте

проволоку в канале приводного ролика, перенаправьте Socket tip и нажмите на приводной
ролик. (Если необходимо больше сварочной проволоки, ее можно получить после
включения электропитания.)

- Поместите соединительную втулку горелки в отверстие для крепежа горелки на передней
панели сварочного аппарата и плотно закрутите винт

- Соедините медный наконечник зажима заземления, который проходит через отверстие для
подачи провол оки на панели с к онтак том «-» с оединительного нак онечник а.
Соединительный кабель должен быть надежным в противном случае соединительный
наконечник сгорит.
- Для достижения хорошей производительности при сварке флюсовой проволокой есть
возможность подсоединить «+», «-» противоположно, чтобы двигатель подающего
устройства был с «-», а соединительный кабель с «+».

Не используйте стальную пластину или другие подобные материалы, которые

являются плохими проводниками для заземления свариваемого материала.

а) Подсоединение сварочного кабеля
Подсоедините быстросменный соединитель сварочного кабеля к выходному соединению на
передней панели и поверните по часовой стрелке. Электрододержатель используется для
зажима электрода.
b) Подсоединение кабеля заземления
Подсоедините быстросменный соединитель кабеля заземления к выходному разъему на
передней панели и поверните по часовой стрелке. Зажим заземления используется для
зажима свариваемого материала.

Не используйте стальную пластину или другие подобные материалы, которые

являются плохими проводниками для заземления свариваемого материала.

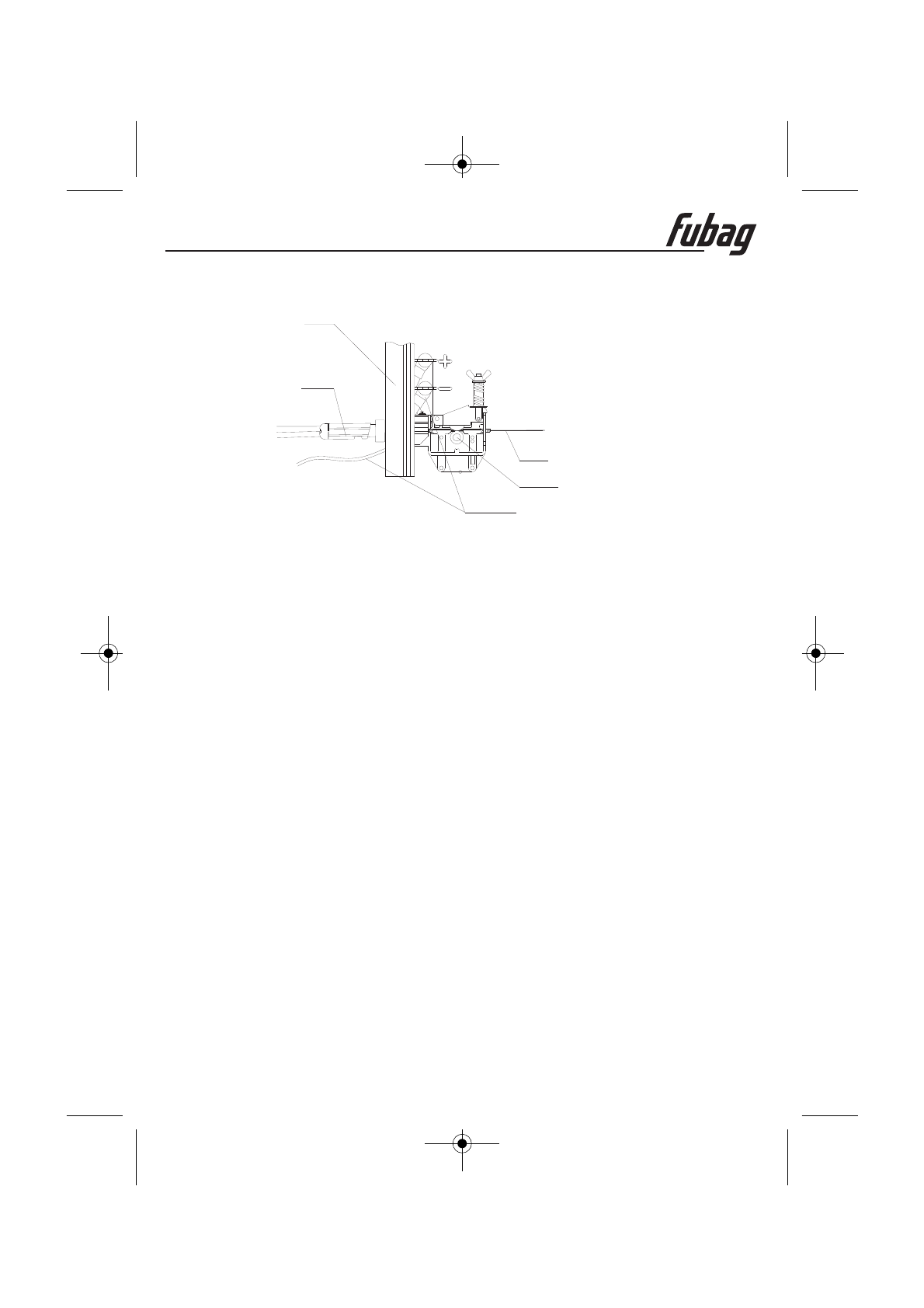

Подсоединение горелки

Подсоединение соединительного кабеля

Соединения и установки для проведения точечной сварки

Внимание:

ПЕРЕДНЯЯ
ПАНЕЛЬ

ГОРЕЛКА

ПРОВОЛОКА

КАБЕЛЬ
ЗАЗЕМЛЕНИЯ

РОЛИКИ
