5. Горелка

Горелка состоит из крепления горелки, соединительного кабеля и ручки. Крепление горелки
представляет собой устройство сопряжения горелки и устройства для подачи проволоки.
Соединительный кабель: покрытый нейлоном направляющий канал помещен в центр полого
кабеля. Внутренняя часть канала предназначена для подачи проволоки. Свободное
пространство между каналом и полым кабелем предназначено для подачи защитного газа.
Сам полный кабель предназначен для подачи тока.

На ручке горелки установлено S-образное колено. На задней части горелки имеется
соединение с полым кабелем, а с передней стороны шунт. Защитный газ проходит через
шунт и образует в сопле хорошо сбалансированный поток воздуха, и затем выбрасывается
струей наружу. Управление током осуществляется с помощью быстродействующего
выключателя на ручке.

- Перед сборкой и разборкой горелки или перед заменой компонентов необходимо отключить
подачу электропитания
- Следует вовремя заменять сопло, так как его изношенность влияет на качество сварки.
Распределитель горелки также следует менять в случае его поломки
- Необходимо заменять изношенный кабель горелки

Внимание:

www.fubag.ru

Инструкция по эксплуатации

- 2 -

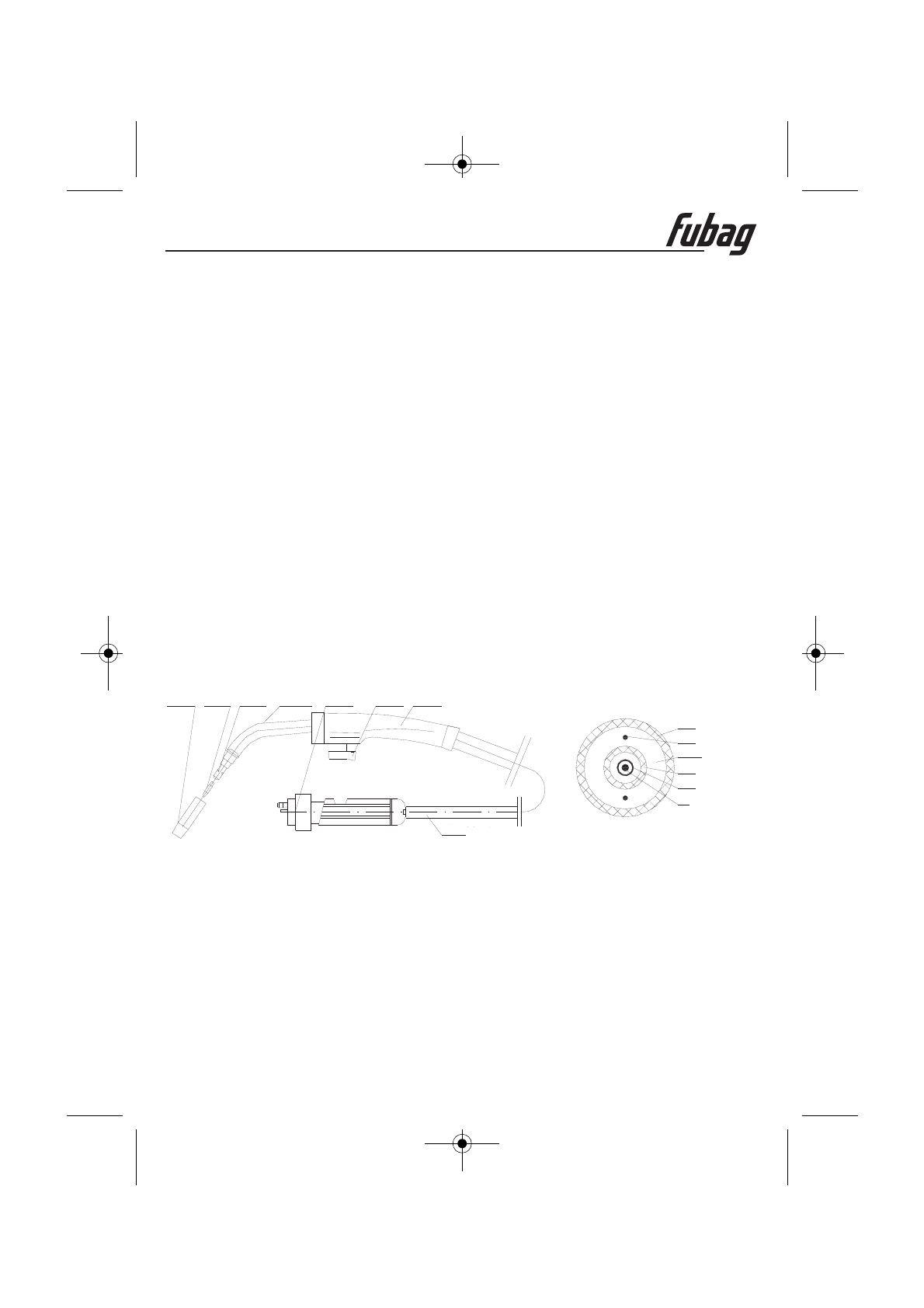

СОПЛО

ВЫКЛ-ЛЬ

РУЧКА

РАЗЪЕМ

КОЛЕНО

ШУНТ

КОНТАКТОР

КАБЕЛЬ
