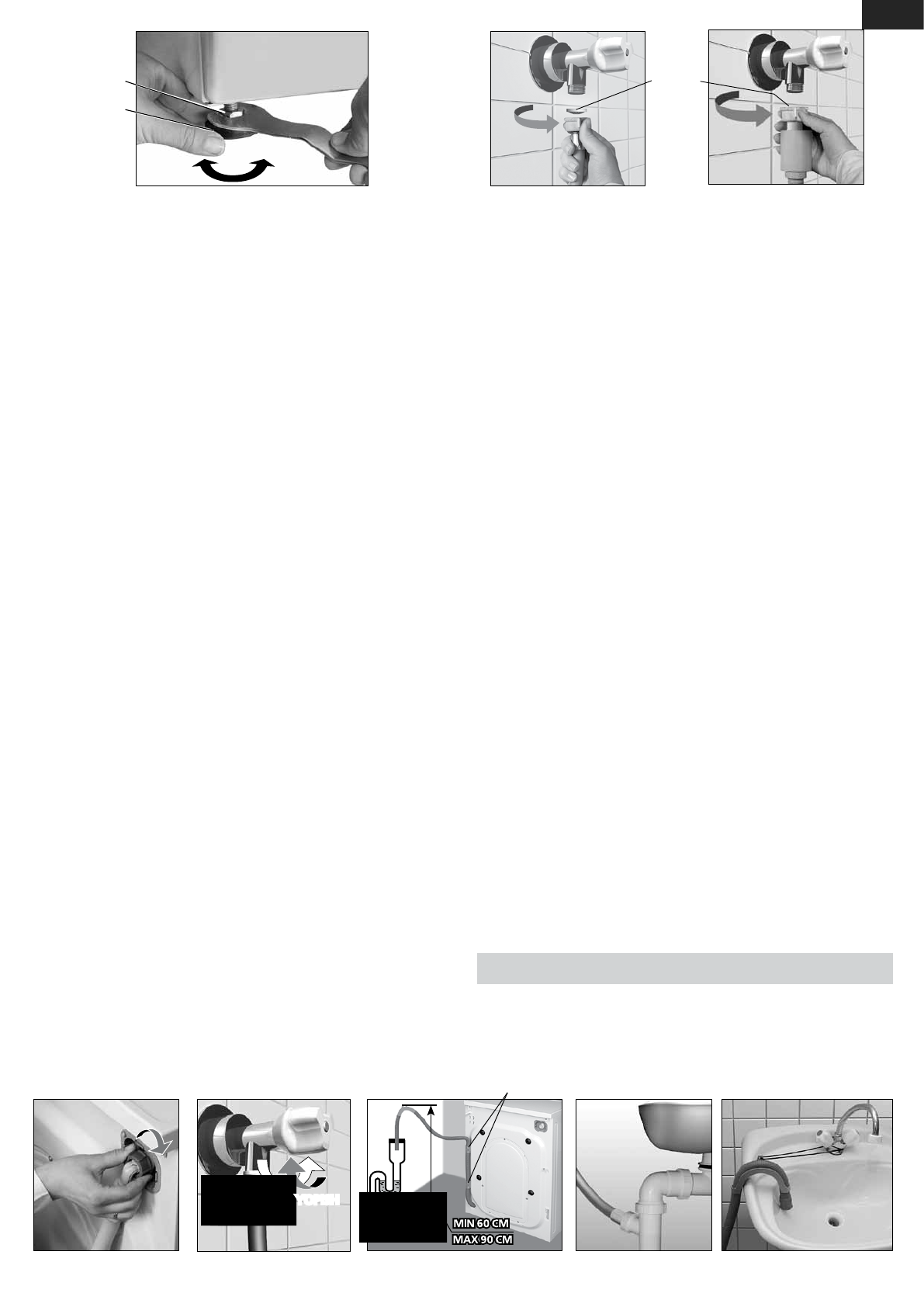

45

UZB

filtr

7-surat

6-surat

10-surat

12-surat

11-surat

bo‘shatib  оlib,  rеzinali  va  plastmassali  vtulka  (buramalar)ni  chiqarib
оlish  kеrak  bo‘ladi.  Оchiq  qоlgan  jоylarni  4-rasmga  muvоfiq,
kоmplеktga  qo‘shib  bеrilgan  plastmassali  tiqin  (zaglushka)lar  bilan
yopish kеrak bo‘ladi.

DIQQAT!  Agarda  vintlarni  chiqarib  оlishda  plastmassali

vtulka (buramalar) mashina ichida qоlib kеtgan va uni chiqarib

оlish  imkоniyati  bo‘lmasa,  4-rasmga  muvоfiq  оrqa  panеlni

krеstikli  оtvyortka  yordamida  еchib  оlib,  ichidan  plastmassali

vtulka  (buramalar)ni  chiqarib  оlish  kеrak.  Panеl  jоyiga  qayta

o‘rnatib qo‘yiladi.

Mashinani kеyinchalik bоshqa jоyga qo‘chirish ehtimоlini hisоbga

оlib, vint, shayba va vtulka (burama) larni saqlab qo‘yish lоzim.

DIQQAT! Mashina kоrpusining zarar ko‘rmasligini оldini оlish

uchun,  o‘rnatilgan  qulflagich  vintlar,  rеzinali  va  plastmassali

vtulka (buramalar) bilan mashinani yoqish ta’qiqlanadi.

3.2 MASHINANI O’RNATISH

3.2.1

Mashina  mustahkam,  tekis,  toza  va  quruq  yuzaga

oʻrnatilishi kerak

. Polning yumshoq to’shamasi (gilam, penopoliuretan

qoplama  va  h.k.lar)  ga  o’rnatilishi  uning  vibratsiyasi  kuchayishiga  va
ventilyatsiyasining yomonlashiga olib kelishi mumkin.

Taxta  polga  mashinani  o’rnatishda  taxtadan  tayyorlangan

materiallarni  15  mmdan  kam  bo’lmagan  polga  mahlkamlash  lozim.
Mashinaning  taxta  polda  yaxshiroq  ishlashi  uchun  uni  binoning
chetrog’iga o’rnatish maslahat beriladi.

3.2.2

  5  rasmga  muvofiq  eng  muhimi  oldingi  boshqariladigan

tirgaklarni  burab  chiqarib  yoki  burab  kirgizib  mashinani  sathga  ko’ra
qat’iyan  gorizontal  holatda  o’rnating:  tirgakdagi  kontrgaykalarni
gayka  kaliti  bilan  bo’shashtiring,  tirgak  balandligini  tartibga  soling,
kontrgaykalarni  mahkamlab  qo’ying.  Mashina  sathga  ko’ra  noto’g’ri
o’rnatilganligi yoki kontrgaykalar yetarli darajada mahkamlanmaganligi
keyinchalik mashina ishlaganda tebranish va ortiqcha shovqin manbai
bo’lib qo’lishi mumkin.

DIQQAT!  Mashinaning  maksimal  tarzda  ishlashini  amalga

oshirish uchun tutqichlarning aylanishi minimal miqdorda bo’lishi

lozim.

3.3 ELEKTR TARMOG’IGA ULANISH

DIQQAT! Mashina yerga ulangan bo’lishi lozim.

3.3.1

  Mashina  elektr  tarmog‘iga  yerga  ulanish  kontakti  bo‘lgan

va  ruxsat  etilgan  tok  kuchi  16  A  ga  teng  alohida  ikki  qutbli  rozetka
orqali  ulanishi  lozim.  Rozetkaga  ko‘ndalang  kesimi  1,5  mm

2

  dan

kam bo‘lmagan uchta mis simli yoki ko‘ndalang kesimi 2,5 mm

2

 kam

bo‘lmagan uchta alyuminiy simli kabel tortilgan bo‘lishi kerak. Faza simi
elektr tarmog‘ini himoya qiluvchi va 16 A maksimal tok kuchiga (ishga
tushib ketish tokiga) mo‘ljallangan, ishga tushish vaqti 0,1 soniyadan
ortiq bo‘lmagan va uzib tashlash toki 30 mA bo‘lgan alohida avtomatik
qurilma orqali ulanishi zarur.

Agarda  rozetka  ko’rsatilgan  kabelga  mos  kelmasa,  yoki  mashina

o’rnatilish  joyidan  uzoqroqda  joylashgan  bo’lsa,  u  holda  elektr
tarmog’ini  yetarli  darajada  ta’minlanishi  yoki  rozetkaning  montajini

amalga oshirish lozim. Elektr tarmog’ini ta’minlash va rozetka montaji
malakali xodim tomonidan amalga oshirilishi lozim.

Yerga ulashni gaz, isitish, vodoprovod yoki kanalizatsion qurilma

orqali o’tkazish

MAN ETILADI

.

DIQQAT!  Ishlab  chiqaruvchi  (sotuvchi)  ulanish  qoidalariga

rioya qilinmagan vaqtidagi sog’liqqa yetkazilgan zarar va mulkiy

zarar uchun javobgarlikni o’z zimmasiga olmaydi.

3.4 SUV YETKAZIB BERISHGA (VODOPROVOD) VA KANALI-

ZATSIYAGA ULANISH

3.4.1

  Mashina  faqatgina  sovuq  suv  yetkazib  berish  tarmog’iga

3/4  dyuymli kesik patrubka orqali yetkazib berish kraniga ulanadi.

3.4.2

  Mashinani  suv  quvuriga  ulashdan  avval  quyidagi  ishlarni

bajaring:

—  suv  quvuri  kranini  ochish  va  suvning  oqib  ketishini  amalga

oshirish, bu esa trubadagi qum va loyqalarni, zanglarni yuvilib ketishi
uchun bajariladi;

— 6–suratga muvofiq quyish shlangidagi yoki 7–suratga muvofiq

himoya tizimi mavjud quyish shlangidagi (butlanishiga bog‘liq ravishda)
suzgichning toza ekanligini tekshirish kerak;

— suv oqizish shlangini kesilgan patrubkaga suvni yetkazib berish

krani 6- va 7 –suratga ko’ra gaykani qo’l bilan mahkam ushlash orqali
amalga oshiriladi;

3.4.3

  Kir  yuvish  vaqtida  suv  yetkazib  beruvchi  kran  9  –  suratga

ko’ra to’liq ochilgan bo’lishi lozim.

3.4.4

 To’kish shlangi 10 rasmga muvofiq pol sathidan 60 dan 90 sm

gacha balandlikda turishi kеrak. SHlangni kronshtеynlardan chiqarib olish
yoki shlangni mahkamlash kronshtеynlarini mashinaning orqa dеvoridan
olib  tashlash  mumkin  emas.  Mazkur  talablarga  rioya  qilinmaganida
mashinaning ishlash qobiliyati buziladi.

3.4.5

  Suvni  oqizib  yuborish  uchun  kanalizasiyaga  mashinaning

oqizish    shlangi  to’g’ridan  –  to’g’ri  ulanadi,  sifonning  (tarnov)
kanalizatsiya  trubasidan  ichki  diametric  40  mmdan  kam  bo’lmagan
diamerli  truba  o’rnatiladi,  bunday  diametrli  truba  suvning  qayta
mashinaga oqib ketmasligini oldini olish maqsadida foydalaniladi.

Oqizish  shlangi  sifonga  patrubka  bilan  11  –  suratga  ko’ra

to’g’ridan – to’g’ri ulanadi.

3.4.6

 Suvni rakovinaga yoki vannaga oqizishda 12 – suratga ko’ra,

egilgan  joyini  mashina  jamlamasi  ichidagi  maxsus  kronshteyn  bilan
mustahkamlash lozim. Shlang suvga solinmasligi lozim.

DIQQAT!  Oqizuvchi  va  tortuvchi  shlanglar  vodoprovod

va  kanalizatsiyaga  ulanganidan  keyin  egilmasligi  va  buralib

qolmasligi lozim.

3.4.7

Mashinani  vodoprovod  va  kanalizatsiyaga  ulanishidan  keyin

shlanglarning germetik tarzda ulangan joyi quruq bo’lishini tekshirish lozim.

4   B I R I N C H I   U L A N I S H

4.1 BIRINCHI KIR YUVISH

4.1.1

  Har  bir  mshina  ishlab  chiqaruvchida  sinovdan  o’tadi,  shu

sababli mashinada ortiqcha suv miqdori bo’lishi kerak emas. Mashinani

8-surat

9-surat

YOPISH

5-surat

kontrgayka

tirgovich

kronshtеyn
