РАЗДЕЛ 6.

УХОД ЗА МАШИНОЙ

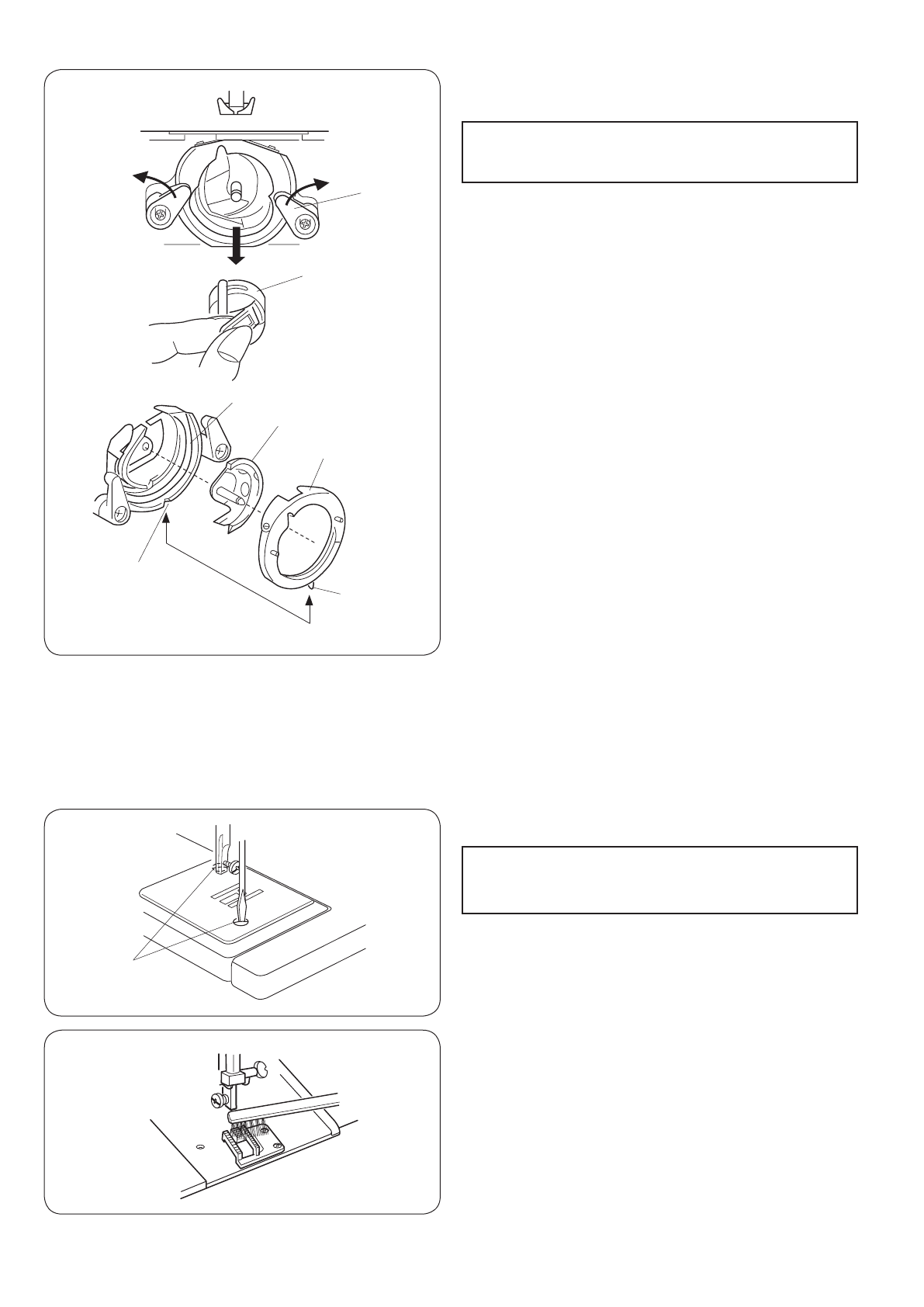

Сборка челночного механизма

Как разобрать челночный механизм

Поднимите иглу в верхнее положение и откройте крышку
челночного отсека.
Поднимите язычок шпульного колпачка и выньте его
из машины.
Откройте держатели челночного механизма и достаньте
удерживаемое кольцо.
Вытащите стержень.

•  Щёточкой и мягкой салфеткой очистите челночный

механизм.

q

 Шпульный колпачок

w

 Держатели челночного механизма

e

 Кольцо

r

 Стержень

t

 Челночный механизм

Как собрать челночный механизм

Удерживая стержень, осторожно наденьте его на основу
челночного механизма, образуя чёткий круг с
направителем.
Наденьте кольцо. Проверьте, чтобы выступ зашёл в паз.
Закрепите кольцо, вернув держатели челночного
механизма в первоначальное положение.
Вставьте шпульный колпачок.

y

 Выступ

u

 Паз

Чистка нижнего транспортёра ткани

Снимите иглу и прижимную лапку.
Уберите винт игольной пластины и снимите саму пластину.

q

 Винт

Щёточкой удалите пыль и остатки ткани с транспортёра.
Установите игольную пластину.

29

q

w

e

y

r

t

u
