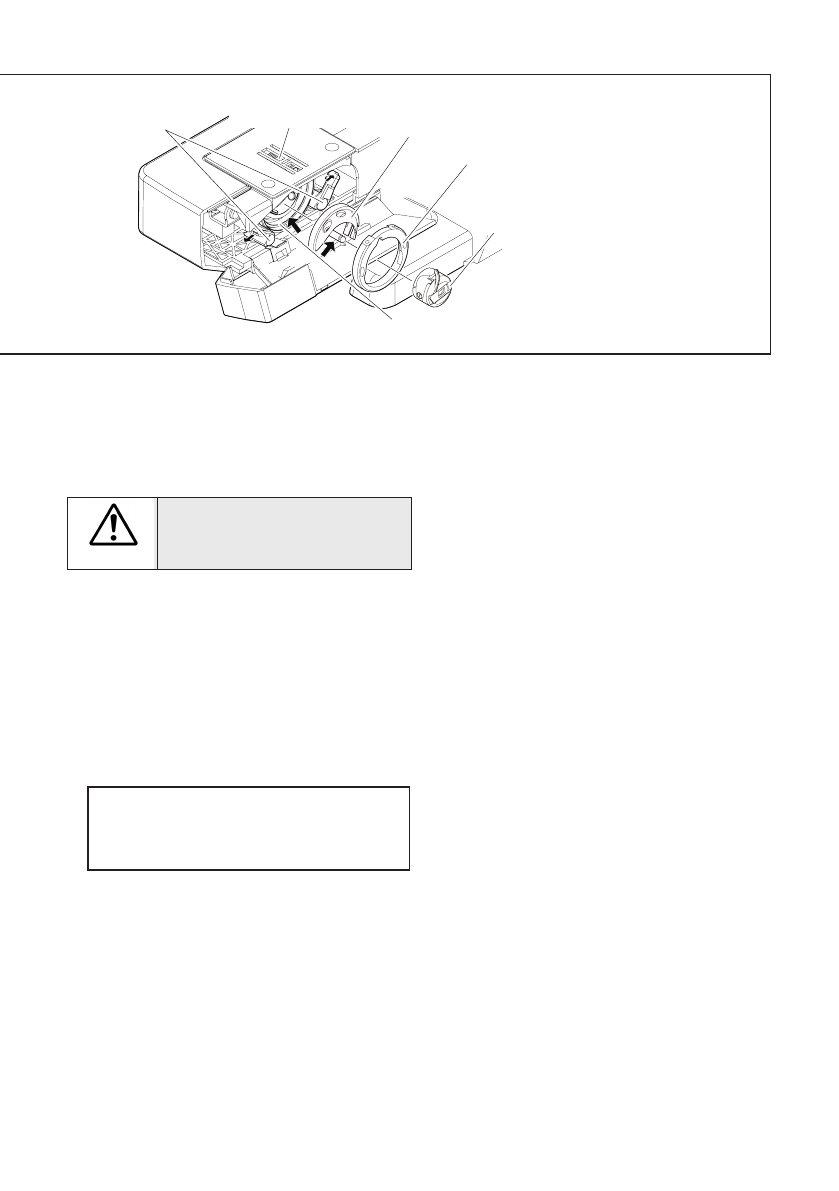

ҚАЙЫҚ АУМАҒЫ МЕН

ТРАНСПОРТЕРДІ ТАЗАЛАУ

Инені жоғарғы шеткі күйге көтеріңіз.

A.

1. Ш п у л ь к  а  қ а қ п а қ ш а с ы н  қ а й ы қ т а н

шешіңіз.

2. Қайықтың екі ұстағышын ажыратыңыз.

3. Қайық  арнасының  қақпағын  шешіп,

қайықты алыңыз.

1.

Қ а й ы қ   а р н а с ы н ы ң   п і ш і н і

машинаның сол жағында жарты ай

түрінде екендігіне көз жеткізіңіз.

2. Қ а й ы қ т ы  о р т а л ы қ  ш т и ф т і н е н

ұ с т а й  от ы р а ,  о н ы  ж а рт ы  а й  о ң

ж а қ т а  п а й д а  б о л а т ы н д а й  ет і п

орналастырыңыз.

3. Қайық арнасының қақпағын орнына

орналастырыңыз.

4. Қ а й ы қ  ұ с т а ғ ы ш т а р ы н  б ұ р ы н ғ ы

күйде бекітіңіз.

Транспортер  тістері  мен  қайық  аумағын

қылшақтың көмегімен тазалаңыз.

Ескерт у:  Қайықтық  ортасындағы

штифт  пен  қайық  арнасына  суретте

тілшелермен  көрсетілгендей,  азғана

май тамызыңыз.

Б.

В.

Г.

3.  МАШИНАНЫ КҮТУ

М ашина  жұмысының  тиімділігін  сақтау

үшін,  əрқашан  машина  бөлшектерін  таза

күйде сақтау қажет.

Әрқашан  машинаны  қуат  көзінен  ашаны

розеткадан ажырату арқылы сөндіріңіз.

Назар

аударыңыз!

Ə р қ а ш а н  м а ш и н а н ы  қ у а т

көзінен  ашаны  розеткадан

жырату арқылы сөндіріңіз.

Нижний транспортер

Нижній транспортер

Төменгі транспортер

Канавка челнока

Канавка човника

Қайық арнасы

Шпульный колпачек

Шпульний ковпачок

Шпулька қалпақшасы

Прижемное кольцо челночного механизма

Кришка канавки човника

Қайық арнасының қақпағы

Челнок

Човник

Қайық

Держатель челнока

Тримач човника

Қайық ұстағыш
