BRUGSANVISNING

Maskintyp:

Motordrivet verktyg utrustat med 6 mm (1/4 tum)

borrchuck för användning med olika borrar för borrning av

hål - Får icke användas för annat bruk.

Tryckluftsfordringar

1.  Förse verktyget med ren, torr luft med ett tryck av

6,3 bar (90 psig). Högre tryck reducerar verktygets

livslängd i väsentlig grad.

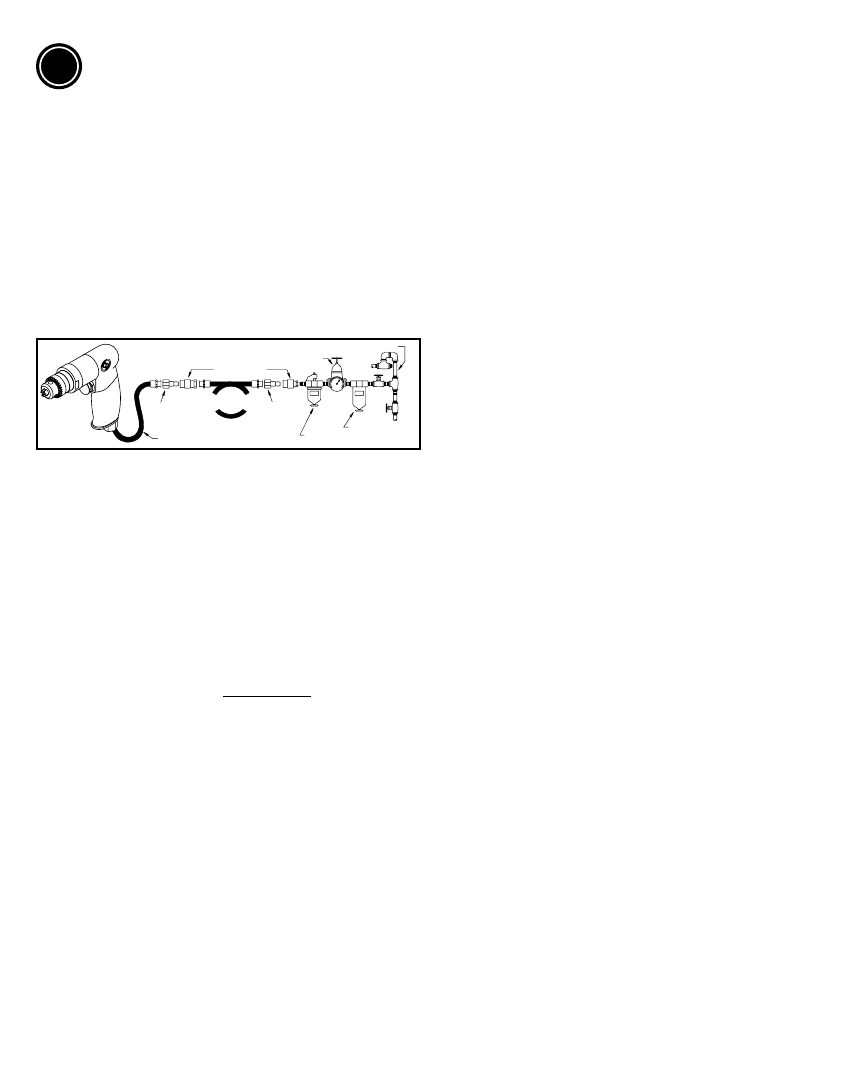

2.  Koppla ihop verktyget med luftledningen genom

användning av rör-, slang- och kopplingsstorlekar

angivna i diagrammet.

Smörjning

1.  Använd smörjdon för luftledningar med olja av typ SAE

nr 10, inställd på två droppar per minut. Om smörjdon

för luftledningar inte kan användas ska inloppet förses

med luftmotorolja en gång per dag.

2.  Se till att innerkuggningen tillförs tillräckligt mycket

smörjmedel för en lång livslängd.

Underhåll

1.  Montera isär och kontrollera tryckluftsmotorn och

regulatorenheten var tredje månad om verktyget

används varje dag. Byt ut skadade och slitna delar.

2.  Delar som slits snabbt är understrukna i

reservdelslistan.

3.  För att hålla stilleståndstiden till ett minimum

rekommenderas följande servicesatser:

Finjusteringssats:

 2050528663(CP7300)(Incl: 13, 16,

20, 21, 27); 2050528673(CP7300R & CP7300RQC)

(Incl; 13, 16, 20, 21, 27, 37, 39)

Tekniska data

Fri hastighet:

CP7300: 2800 RPM

CP7300R & CP7300RQC: 2700 RPM

Lufttryck 6,3 bar (90 psi)

Luftförbrukning: 16 cfm (7,55 l/s)

Buller- och vibrationsdeklaration

Ljudtrycksnivå 86 dB(A)(CP7300); 87,3 dB(A)(CP7300R

& CP7300RQC), Ovisshet 3 dB(A), enligt EN ISO 15744.

För ljudstyrka höj med 11 dB(A).

Vibrationsvärde:

CP7300: a=2.1 m/s

2

, Ovisshet k=1.4 m/s

2

;

CP7300R: a=1.6 m/s

2

, Ovisshet k=1 m/s

2

;

CP7300RQC: a=2.4 m/s

2

, Ovisshet k=2.2 m/s

2

;re. ISO

28927-10.

Buller- och vibrationsdeklaration

Alla värden gäller vid publikationsdatum för detta

dokument. För senaste information, besök cp.com.

De här fastställda värdena erhölls genom laboratorieprover

i överensstämmelse med uppgivna standarder och är ej

lämpliga för riskutvärderingar. Värden som uppmätts på

individuella arbetsplatser kan vara högre än de fastställda

värdena. De faktiska exponeringsvärdena och risken

för skada för en individuell användare är unik och beror

på det sätt som användaren arbetar, arbetsstycket och

arbetsplatsens konstruktion, såväl som på exponeringstiden

och användarens fysiska tillstånd. Vi, Chicago Pneumatic, kan

ej hållas ansvariga för följder vid användning av fastställda

värden istället för värden som återkastar den faktiska

exponeringen för en individuell riskutvärdering i en situation

på en arbetsplats, över vilken vi ej har någon kontroll.

Detta verktyg kan orsaka vibrationssyndrom på

handen-armen om verktyget inte hanteras på rätt sätt.

Det inns EU-guide angående hantering av hand-arm

vibrationer på

http://www.humanvibration.com/EU/VIBGUIDE.htm

För att förebygga eventuella framtida åkommor

rekommenderar vi att hälsokontroller genomförs för

att upptäcka tidiga symptom som kan bero på

vibrationsrelaterade arbetsuppgifter.

TILLVERKARENS BEGRÄNSEDE GARANTI

Begränsad  garanti:  Chicago  Pneumatic  Tool  Co.  LLC  (“CP”)  produkter

garanteras  vara  felfria  beträffande  material  och  utförande  i  ett  år  från

inköpsdatum.  Denna  garanti  gäller  endast  produkter  inköpta  från  CP

eller dess auktoriserade återförsäljare. Denna garanti gäller givetvis inte

produkter som har använtes på felaktigt sätt, missbrukats, modiierats eller

reparerats av annan än CP eller dess auktoriserade servicerepresentanter.

Om en av CP:s produkter visar sig vara defekt med avseende på material

eller  utförande  inom  ett  år  efter  inköp  ska  den  returneras  till  ett  CP

fabriksservicecentrum  eller  auktoriserat  servicecentrum  för  CP-verktyg,

frakten  betald.  tillsammans  med  ert  namn  och  adress,  bevis  avseende

inköpsdatum och en kort beskrivning av defekten. CP kommer enligt eget

gottinnande  att  reparera  eller  byta  ut  defekta  produkter  utan  kostnad.

Reparationer  och  utbyten  är  garanterade  såsom  beskrivs  ovan  för

återstoden  av  den  ursprungliga  garantiperioden.  CP:s  enda  ansvar  och

er enda gottgörelse enligt denna garanti är begränsad till reparationeller

utbyte  av  den  defekta  produkten.

(Den  ovan  nämnda  garantin  ges

med  uteslutande  av  alla  andra  garantier  eller  villkor,  uttryckta
eller  underförstådda,  CP  ska  inte  hållas  ansvarig  för  oavsiktliga
skador, följdskador eller speciella skador, eller några andra skador,
kostnader  eller  utgifter,  utom  kostnader  eller  utgifter  för  reparation
eller utbyte såsom angivits ovan.)

Originalinstruktioner
Copyright 2010, Chicago Pneumatic Tool Co. LLC

Alla rättigheter förbehålls. All icke auktoriserad användning eller kopiering

av  innehållet  eller  del  därav  är  förbjudet.  Detta  gäller  speciellt  för

varumärken,  modellbenämningar,  artikelnummer  och  ritningar.  Använd

andast  auktoriserade  delar.  All  skada  eller  felaktig  funktion  orsakat

av  användning  av  icke  auktoriserade  delar  täcks  ej  av  garanti  eller

produktansvarighet.

Svenska
(Swedish)

Serie CP7300

Borr

SV

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)
