CP7300 Série

Vrtačky

čeština

(Czech)

PŘÍRUČKA S INSTRUKCEMI

Typ stroje:

Pneumatický nástroj vybavený upínáním 1/4 palce pro

použití s různými vrtnými korunkami pro vrtání otvorů;

žádné jiné použití není povoleno.

Požadavky na přívod vzduchu

1.  Nástroj pro přívod s 90 psig (6,3 baru) čistého, suchého

vzduchu. Vyšší tlak podstatně snižuje životnost nástroje.

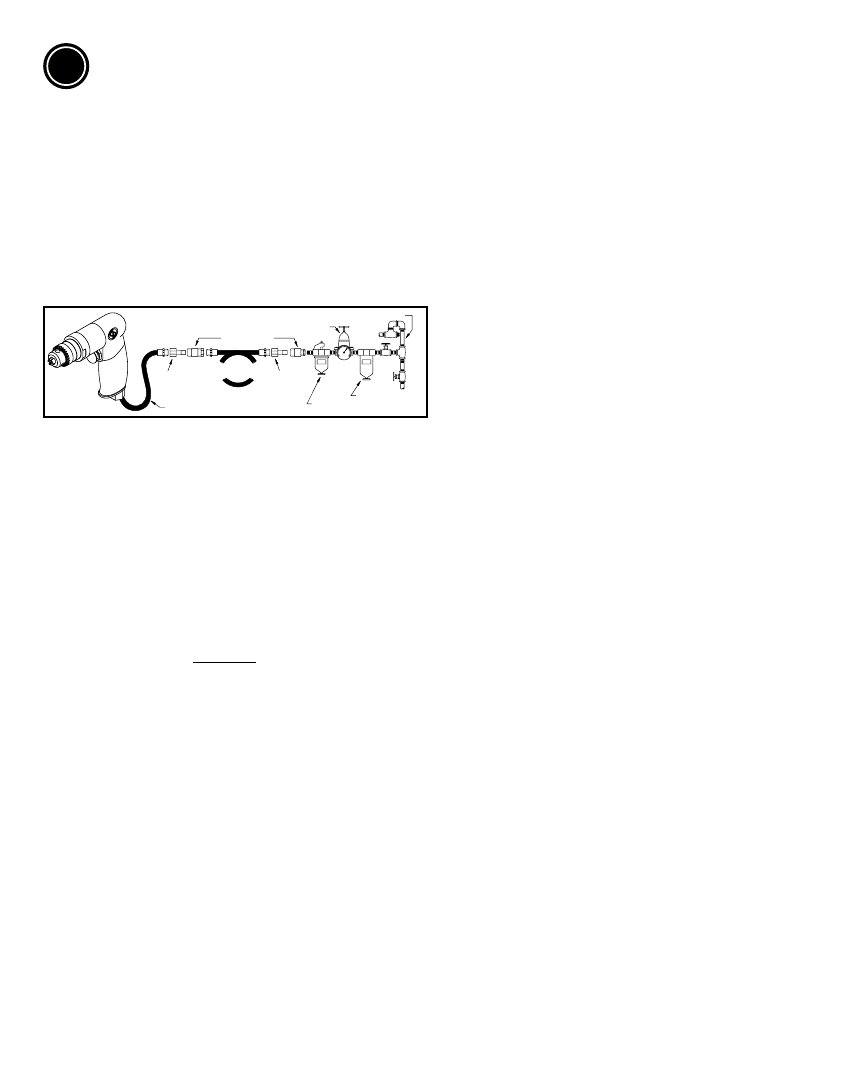

2.  Připojte nástroj k vzduchovému vedení pomocí trubice,

hadice a úchytů o velikostech uvedených v diagramu

níže.

Mazání

1.  Používejte mazadlo vzduchového vedení s olejem SAE

č. 10, upravené na dvě kapky za minutu. Pokud nemůže

být použito mazadlo vzduchového vedení, přidejte

jednou denně do vstupu olej pro vzduchové motory.

2.  Ověřte si, že jsou vnitřní převody dostatečně promazány

k zajištění dlouhodobé životnosti.

Údržba

1.  Pokud je nástroj používán každý den, rozmontujte a

zkontrolujte jej každé tři (3) měsíce. Vyměňte opotřebené

součástky.

2.  Součástky, které se hodně opotřebovávají, jsou v

seznamu součástek podtrženy.

3.  K zajištění minimálních prostojů doporučujeme

následující soupravy pro servis:

Seřizovací souprava:

2050528663(CP7300)(Incl: 13, 16, 20, 21, 27);

2050528673(CP7300R & CP7300RQC)(Incl; 13, 16, 20,

21, 27, 37, 39)

Technické údaje

Otáčky bez zatížení:

CP7300: 2800 ot./min.

CP7300R & CP7300RQC: 2700 ot./min.

Tlak vzduchu 90 psi (6,3 baru)

Spotřeba vzduchu: 16 cfm (7,55 l/s)

Prohlášení o hluku a vibracích

Hladina tlaku zvuku 86 dB(A)(CP7300); 87,3 dB(A)

(CP7300R & CP7300RQC), ochylka 3 dB(A), v souladu s

EN ISO 15744. Pro sílu zvuku přidejte 11 dB(A).

Hodnoty vibrací:

CP7300: a=2.1 m/s

2

, ochylka k=1.4 m/s

2

;

CP7300R: a=1.6 m/s

2

, ochylka k=1 m/s

2

;

CP7300RQC: a=2.4 m/s

2

, ochylka k=2.2 m/s

2

;re. ISO

28927-10.

Prohlášení o hluku a vibracích

Všechny hodnoty platí k datu vydání této publikace.

Nejnovější informace naleznete na webových Stránkách

cp.com.

Tyto vyhlášené hodnoty byly získány laboratorním testováním

v souladu s uvedenými standardy a nejsou vhodné pro použití

k vyhodnocení rizika. Hodnoty naměřené na individuálních

pracovištích mohou být vyšší než vyhlášené hodnoty.

Skutečné hodnoty vystavení a rizika poškození individuálního

uživatele jsou jedinečná a závisí na tom, jak uživatel pracuje,

na designu nástroje a pracovní stanice i na času vystavení

a fyzickém stavu uživatele. Společnost Chicago Pneumatic

nemůže zodpovídat při vyhodnocení individuálního rizika na

pracovišti, nad kterým nemá kontrolu, za následky používání

prohlášených hodnot místo hodnot odrážejících skutečné

vystavení riziku.

Toto nářadí může při nesprávném používání způsobovat

syndrom chvění rukou/paží. Příručku EU popisující, jak se

vypořádat s vibracemi rukou/paží, najdete na

http://www.humanvibration.com/EU/VIBGUIDE.htm.

Doporučujeme program zdravotního dohledu umožňující

včasné odhalení symptomů, které mohou souviset se

zatížením vibracemi, aby bylo možné upravit řídicí procesy s

cílem předcházení budoucím újmám.

OMEZENÁ ZÁRUKA VÝROBCE

Omezená záruka: Na „Výrobky“ společnosti Chicago Pneumatic Tool Co.

LLC  („CP“)  je  poskytována  záruka  na  závady  materiálů  a  provedení  po

dobu jednoho roku od data nákupu. Tato záruka platí pouze pro výrobky

zakoupené nové od CP nebo jejích autorizovaných dealerů. Tato záruka

samozřejmě neplatí pro výrobky, se kterými bylo hrubě zacházeno, nebyly

používány správných způsobem nebo byly upravovány nebo opravovány

někým  jiným  než  CP  nebo  jejím  autorizovaným  servisním  zástupcem.

Pokud  se  ukáže,  že  výrobek  CP  má  závadu  materiálu  nebo  provedení

do  doby  jednoho  roku  od  data  nákupu,  vraťte  jej  jakémukoli  servisnímu

středisku  továrny  CP  nebo  autorizovanému  servisnímu  středisku  pro

nástroje CP s předplaceným přepravným a přiložte své jméno a adresu,

odpovídající důkaz data nákupu a stručný popis závady. CP na základě

vlastního  uvážení  závadný  výrobek  opraví  nebo  vymění.  Opravy

nebo  výměny  jsou  zaručeny  podle  výše  uvedeného  popisu  po  zbytek

původního  záručního  období.  Jediná  zodpovědnost  CP  a  váš  výhradní

opravný  prostředek  v  rámci  této  záruky  je  omezen  na  opravu  nebo

výměnu  závadného  výrobku.

(Neexistují  žádné  jiné  vyjádřené  nebo

implikované záruky a CP nebude zodpovědná za náhodné, následné

nebo speciální škody nebo jakékoli jiné škody, náklady nebo výdaje

s výjimkou nákladů nebo výdajů na opravu nebo výměnu, tak jsou

popsány výše.)

Původní pokyny

Copyright 2010, Chicago Pneumatic Tool Co. LLC

Všechna  práva  vyhrazena.  Veškeré  nepovolené  používání  nebo

kopírování  obsahu  nebo  jeho  částí  je  zakázáno.  Platí  to  zvláště

pro obchodní značky, označení modelů, čísla součástek a výkresy.

Používejte  pouze  schválené  součástky.  Veškerá  poškození  nebo

selhání způsobená použitím neschválených součástek není pokryto

zárukou nebo zodpovědností za výrobek.
