CP7300

シリーズ

ドリル

日本語

(Japanese)

 取扱説明書

機器の種類:

穴開け用各種ドリルビット用1/4インチチャック装備空

気工具。

給気の必要

1.

清浄で乾いた空気

90 psig (6.3 bar)

を供給する機器。高

い気圧は、 機器の寿命を大きく短縮します。

2.

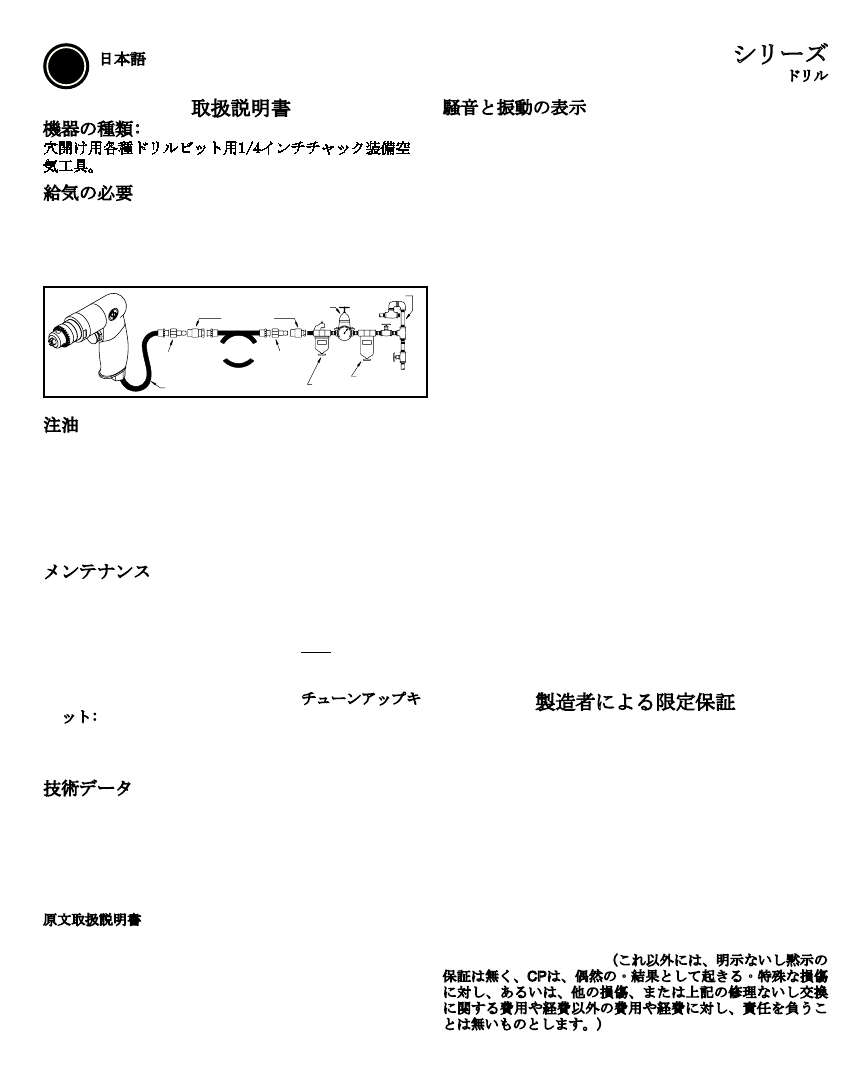

下図に示されているパイプやホースや接続具の寸法を

使って、送気ホースに工具を接続します。

注油

1.

SAE #10

オイルを、

1

分当り

2

滴に調節した送気ホース

注油器を用います。 送気ホース注油器が使えない場

合は、空気圧モーター用オイルを、吸気口に 1日1回

加えて下さい。

2.

工具寿命を保つために、内部ギアには十分に注油して

ください。

メンテナンス

1.

工具を毎日使用する場合は、

3

ヵ月ごとに分解・点検

してください。損傷したり磨耗した部品は交換して下

さい。

2.

摩耗しやすい部品は、部品リストに下線が表示されて

います。

3.

ダウンタイムを最小にするためには、以下のサービス

キットの使用が推奨されています：チューンアップキ

ット:

2050528663(CP7300)(Incl: 13, 16, 20, 21, 27);

2050528673(CP7300R & CP7300RQC)(Incl; 13, 16,

20, 21, 27, 37, 39)

技術データ

自由回転速度：

CP7300: 2800 RPM

CP7300R & CP7300RQC: 2700 RPM

空気圧

90 psi (6.3 bar)

空気消費量:

16 cfm (7,55 l/s)

騒音と振動の表示

音圧水準

86 dB(A)(CP7300); 87,3 dB(A)(CP7300R &

CP7300RQC)

ばらつき

3 dB(A)

、

EN ISO 15744

準拠。音

響出力は、

11 dB(A)

を加算。

振動数値

:

CP7300: a=2.1 m/s

2

,

ばらつき

 k=1.4 m/s

2

;

CP7300R: a=1.6 m/s

2

,

ばらつき

 k=1 m/s

2

;

CP7300RQC: a=2.4 m/s

2

,

ばらつき

 k=2.2 m/s

2

;re. ISO

28927-10.

騒音と振動の表示

値はすべて本書の発行日現在の値です。最新情報については

cp.comをご覧ください。

これらの表示数値は、定められた基準を満たした実験室的な

試験により得られたもので、危険性評価への使用には充分で

はありません。個々の作業場において測定された数値は、表

示されている数値より高くなる可能性があります。実際の暴

露数値および個々のユーザーが経験する悪影響の危険性は、

独特で、ユーザーの作業方法、作業素材、および作業台のデ

ザインと共に、暴露時間やユーザーの体調により異なりま

す。Chicago Pneumatic社が管理できない作業場状況での個々

の危険性評価において、 実際の暴露を表す数値を使わずに表

示数値を用いた結果として発生する事柄に対し、当社は責任

を問われることはありません。

このツールは、正しい使い方をしない場合には手腕振動症候

群の原因となることがあります。手腕振動の処置に関する

EU の指針についてはhttp://www.humanvibration.com/EU/

VIBGUIDE.htm をご覧ください。

傷害の発生を防ぐ一助となるよう管理手順を改訂できるよう

に、騒音や振動の発生との関係が考えられる初期症候を発見

する健康調査プログラムを推奨します。

原文取扱説明書

Copyright 2010, Chicago Pneumatic Tool Co. LLC

無断転載･複写を禁じます。ここにある内容または部分を、許

可 無 く 使 用 な い し 複 写 す る こ と は 、 一 切 禁 じ ら れ て い ま す 。

こ れ は 特 に 、 商 標 、 機 種 、 部 品 番 号 、 図 画 に 対 し 当 て は ま り

ま す 。 認 定 部 品 の み を お 使 い 下 さ い 。 認 定 さ れ て い な い 部 品

を使ったために起きた損傷や故障は、「保証」ないし「  製造

物責任」の適用を受けません。

製造者による限定保証

限定保証：

Chicago  Pneumatic  Tool  Co.  LLC  (“CP”)

の「製

品」には、ご購入の日から１年間、

その素材や製造上の欠

陥 が な い こ と を 保 証 し ま す 。 当 「 保 証 」 は 、 C P ま た は そ の 認

定 デ ィ ー ラ ー か ら 新 し く 購 入 さ れ た 「 製 品 」 の み に 適 用 さ れ

ま す 。 無 論 、 当 「 保 証 」 は 、 不 正 使 用 、 誤 用 、 改 造 さ れ た 製

品、または、

CP

ないしその認定サービスレップ以外により修

理 さ れ た 製 品 に は 適 用 さ れ ま せ ん 。 ご 購 入 後 1 年 以 内 に 、

CP

製品に素材や製造上の欠陥があることが分かった場合、

CP

Factory  Service  Center

  または

CP

工具の認定サービスセンタ

ー に 、 お 名 前 と ご 住 所 、 ご 購 入 日 を 証 明 で き る も の 、 欠 陥 内

容の簡単な説明を添え、送料前払いで送り返して下さい。

CP

は 、 独 自 の 自 由 な 判 断 に よ り 、 欠 陥 製 品 を 無 料 で 修 理 ま た は

交 換 し ま す 。 修 理 な い し 交 換 は 、 当 初 の 保 証 期 間 中 で あ れ

ば 、 上 記 説 明 の 如 く 保 証 さ れ て い ま す 。 当 「 保 証 」 に お け る

CP

の義務およびお客様が受ける賠償は、欠陥「製品」の修理

ないし交換に限られます。(これ以外には、明示ないし黙示の

保証は無く、

CP

は、偶然の・結果として起きる・特殊な損傷

に 対 し 、 あ る い は 、 他 の 損 傷 、 ま た は 上 記 の 修 理 な い し 交 換

に 関 す る 費 用 や 経 費 以 外 の 費 用 や 経 費 に 対 し 、 責 任 を 負 う こ

とは無いものとします。)

JA

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0
