GUIDE D’UTILISATION

Catégorie:

Outil pneumatique équipé d’un mandrin de serrage de 6 mm

(1/4 de pouce) pour forets divers en vue de percer des trous -

Aucune autre utilisation n’est permise.

Alimentation en air comprimé

1.  Cet outil doit être alimenté en air pur et sec à une pression

de 6,3 bar (90 psi). Une pression plus élevée entraînerait

une usure nettement plus rapide.

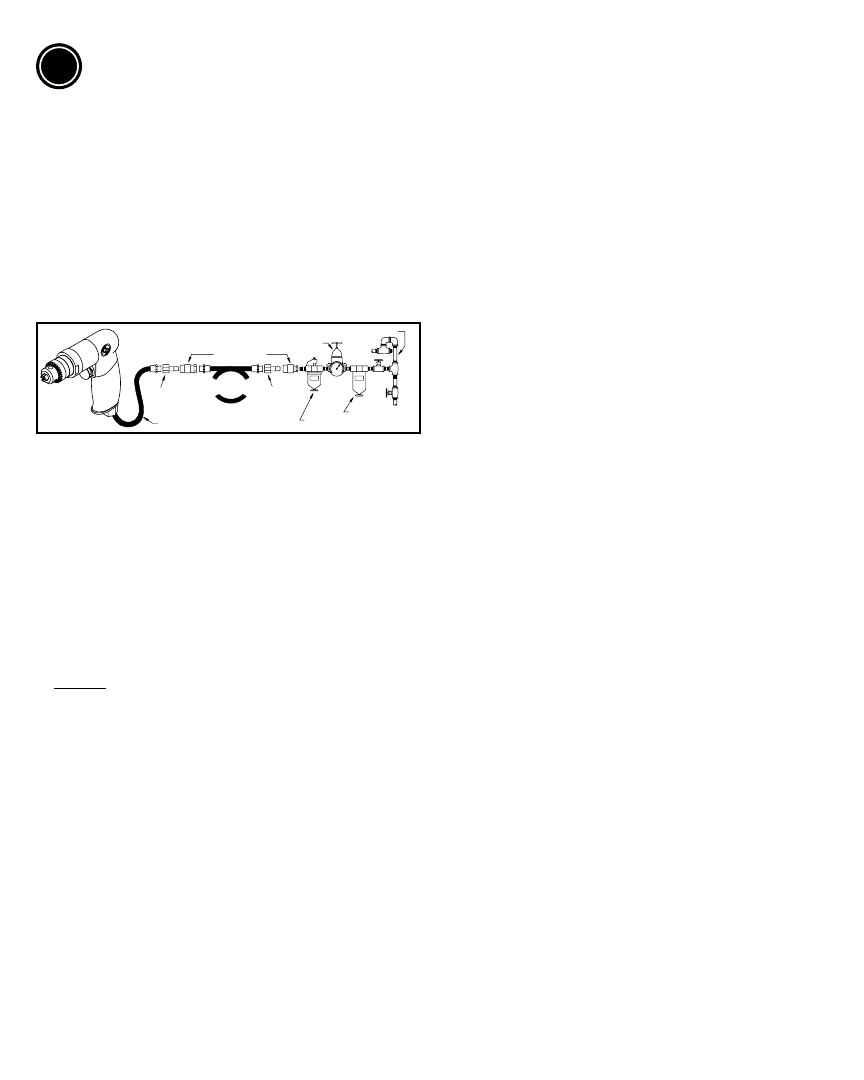

2.  Reliez l’outil à la ligne d’air en utilisant la conduite, le tuyau

et les raccords dans les dimensions indiquées dans le

schéma.

Lubriication

1.  Utilisez un lubriicateur sur la canalisation d’air réglé pour

dispenser deux gouttes d’huile SAE #10 par minute. Si

vous ne pouvez pas utiliser un lubriicateur sur la conduite

d’air, ajoutez de l’huile de moteur dans l’unité d’admission

une fois par jour.

2.  S’assurer que la lubriication est adéquate pour prolonger

la durée de vie des engrenages internes.

Entretien

1.  Démontez et vériiez le moteur pneumatique et le montage

du régulateur tous les trois mois si l’outil est utilisé

quotidiennement. Changez les pièces usées ou abîmées.

2.  Le nom des pièces soumises à une forte usure est

souligné dans la liste des pièces.

3.  Pour maintenir le temps d’arrêt au minimum, nous

recommandons les kits de service suivants:

Kit de Mise

Au Point:

2050528663(CP7300)(Incl: 13, 16, 20, 21, 27);

2050528673(CP7300R & CP7300RQC)(Incl; 13, 16, 20,

21, 27, 37, 39)

Caractéristiques

Vitesse à vide:

CP7300: 2800 tr/min

CP7300R & CP7300RQC: 2700 tr/min

Pression d’air requise de 6,3 bar (90 psi)

Consommation d’air: 16 cfm (7,55 l/s)

Français
(French)

Série CP7300

Perceuse

Niveaux de bruit et de vibrations

Pression acoustique 86 dB(A)(CP7300); 87,3 dB(A)

(CP7300R & CP7300RQC), incertitude 3 dB(A),

conformément à EN ISO 15744. Pour la puissance

acoustique ajouter 11 dB (A).

Vibrations:

CP7300: a=2.1 m/s

2

, incertitude k=1.4 m/s

2

;

CP7300R: a=1.6 m/s

2

, incertitude k=1 m/s

2

;

CP7300RQC: a=2.4 m/s

2

, incertitude k=2.2 m/s

2

;re. ISO

28927-10.

Niveau de bruit et émission de vibration déclarés

Toutes les valeurs sont celles connues à la date de

publication du présent document. Pour obtenir les

renseignements les plus récents, visiter le www.cp.com

Ces valeurs ont été obtenues par des essais en laboratoire

conformément aux normes indiquées; elles ne peuvent

pas être utilisées pour l’évaluation des risques. Les valeurs

mesurées sur les lieux de travail individuels peuvent être

supérieures aux valeurs indiquées. Les valeurs d’exposition

et le risque de préjudice réels dépendent de l’utilisateur et de

sa condition physique, de la méthode de travail utilisée, de

la pièce de travail, de la conception de la station de travail

et du temps d’exposition. Chicago Pneumatic ne saurait être

tenue responsable des conséquences de l’utilisation des

valeurs ci-dessus au lieu des valeurs représentatives de

l’exposition réelle, dans les études de risques individuelles sur

les lieux de travail qui échappent à notre contrôle. Cet outil

peut provoquer des Troubles Musculo-Squelettiques, si son

utilisation n’est pas correcte. Un guide communautaire de la

prévention des TMS peut être trouvé sur le site :

http://www.humanvibration.com/EU/VIBGUIDE.htm

Nous recommandons un programme de surveillance de la

santé pour détecter les premiers symptômes se rapportant

au bruit ou à l’exposition aux vibrations, et  de  modiier les

conditions travail pour aider à prévenir les troubles à venir.

LIMITES DE LA GARANTIE DU FABRICANT

Limitation de garantie:  Les “Produits” de la société Chicago Pneumatic

Tool  Co.  LLC  (“CP”)  sont  garantis  contre  tous  vices  de  matériel  et  de

fabrication  pour  une  période  d’un  an  à  partir  de  la  date  d’achat.    Ladite

garantie s’applique uniquement aux produits achetés auprès de Chicago

Pneumatic  et  de  ses  revendeurs  agréés.    En  sont  exclus  les  produits

soumis  à  un  usage  impropre  ou  abusif,  modiiés  ou  réparés  par  des

personnes  non  employées  par  Chicago  Pneumatic  ou  ses  unités  de

service  agréés.    Si  un  produit  Chicago  Pneumatic  présente  un  vice  de

matériel  ou  de  fabrication,  renvoyez-le  au  centre  de  service  Chicago

Pneumatic ou au centre agréé de votre choix en port payé, en indiquant

vos nom et adresse  et en incluant  un justiicatif de la date d’achat  ainsi

qu’une  brève  description  du  défaut.    Chicago  Pneumatic  remplacera

ou  réparera  gratuitement,  à  sa  discrétion,  le  produit  défectueux.    Les

réparations  ou  produits  de  remplacement  seront  garantis  selon  les

termes  ci-dessus  pour  le  reste  de  la  durée  de  la  garantie  d’origine.    La

responsabilité  de  Chicago  Pneumatic  et  vos  prétentions  concernant  la

présente  garantie  se  limitent  à  la  réparation  ou  au  remplacement  du

produit  mis  en  cause.

(Toute  autre  garantie,  implicite  ou  explicite

est  exclue.    Chicago  Pneumatic  ne  peut  en  aucun  cas  être  tenu
responsable  des  dommages  accidentels,  indirects  ou  autres,  ni
des  frais  encourus  à  l’exception  du  coût  de  la  réparation  ou  du
remplacement dans  les cas stipulés ci-dessus.)

Instructions originales
Copyright 2010, Chicago Pneumatic Tool Co. LLC

Tous  droits  réservés.  Toute  utilisation  ou  reproduction  non  autorisée

du  contenu  ou  d’une  partie  du  contenu  est  interdite.  Cette  restriction

s’applique  en  particulier  aux  marques  de  commerce,  dénominations  de

modéle, numéros de piéce et plans. N’utiliser que des piéces autorisées.

Aucun  dégât  ou  défaut  de  fonctionnement  résultant  de  l’utilisation  de

piéces non autorisées n’est couvert par la Garantie ou la Responsabilité

de produits.
