CP7300 Serie

boor

Nederlands
(Dutch)

NL

GEBRUIKSAANWIJZING

Machine-type:

Aangedreven gereedschap voorzien van een 6mm (1/4 in.)

boorkop voor gebruik met verschillende boorbits voor het

boren van gaten - Ander gebruik niet toegestaan.

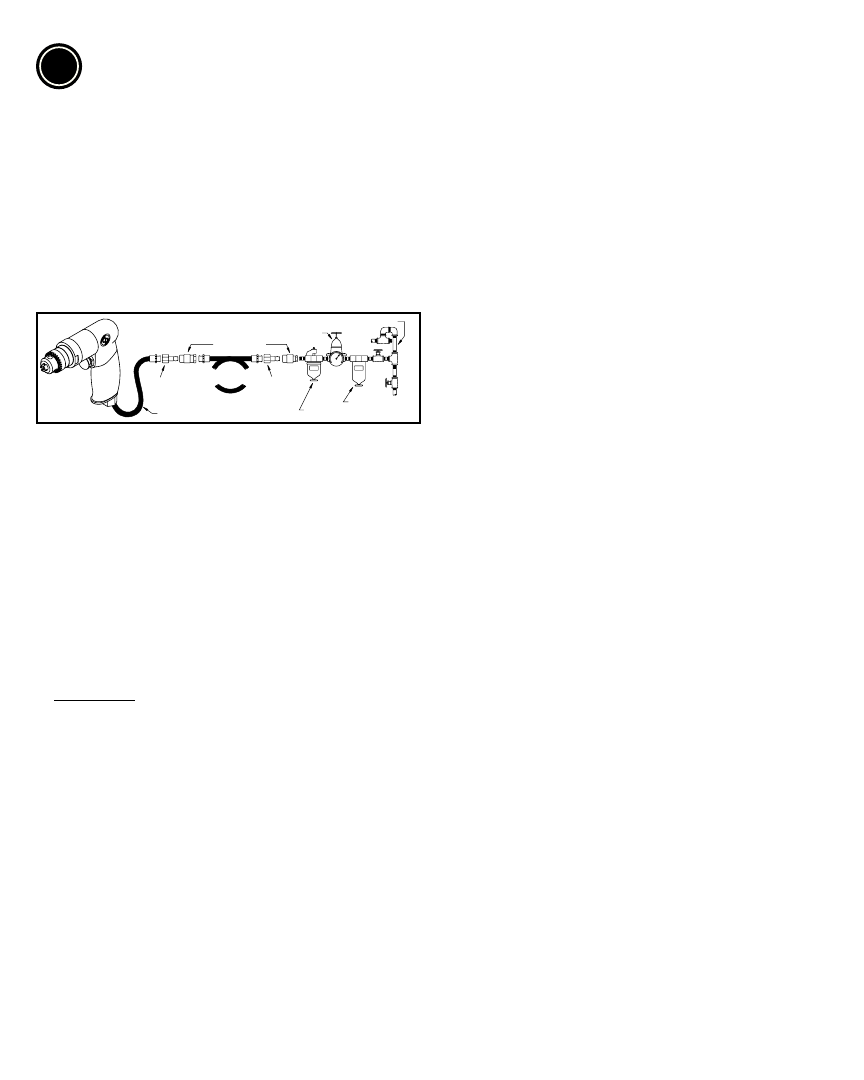

Luchttoevoervereisten

1.  Sluit het gereedschap aan op schone, droge lucht met

een druk van 6,3 bar (90 psig). Een hogere druk verkort

de levensduur van het gereedschap aanzienlijk.

2.  Sluit het gereedschap op lucht aan met pijp, slang en

koppelstuk van de in het diagram aangegeven maten.

Smering

1.  Gebruik een luchtleiding-smeerinrichting met SAE#10-

olie, afgesteld op twee (2) druppels per minuut. Als

geen gebruik kan worden gemaakt van een luchtleiding-

smeerinrichting, voegt u een maal per dag luchtmotorolie

aan de inlaat toe.

2.  Zorg dat er voldoende smering voor de interne

tandwielen is zodat ze lang meegaan.

Onderhoud

1.  Demonteer en controleer onderdelen van luchtmotor en

regulateureenheden elke drie (3) maanden wanneer de

machine dagelijks wordt gebruikt. Vervang beschadigde

of versleten onderdelen.

2.  Bijzonder slijtage-gevoelige onderdelen staan

onderstreept in de onderdelenlijst.

3.  Om de stilstandtijd tot een minimum te beperken worden

de volgende onderhoudsstes aanbevolen:

Afstelset:

2050528663(CP7300)(Incl: 13, 16, 20, 21, 27);

2050528673(CP7300R & CP7300RQC)(Incl; 13, 16, 20,

21, 27, 37, 39)

Technische Gegevens

Onbelast toerental:

CP7300: 2800 tpm

CP7300R & CP7300RQC: 2700 tpm

Werkdruk 6,3 bar (90 psi)

Luchtverbruik: 16 cfm (7,55 l/s)

Verklaring m.b.t. geluid en trillingen

Geluidsdrukniveau 86 dB(A)(CP7300); 87,3 dB(A)

(CP7300R & CP7300RQC), Onzerkerheid 3 dB(A),

in overeenstemming met EN ISO 15744. Voor

geluidsvermogen, 11 dB(A) bijvoegen.

Trillingswaarde:

CP7300: a=2.1 m/s

2

, Onzerkerheid k=1.4 m/s

2

;

CP7300R: a=1.6 m/s

2

, Onzerkerheid k=1 m/s

2

;

CP7300RQC: a=2.4 m/s

2

, Onzerkerheid k=2.2 m/s

2

;re.

ISO 28927-10.

Verklaring m.b.t. geluid en trillingen

Alle waarden zijn geldig vanaf de datum van deze

publicatie. Bezoek voor de meest recente informatie cp.com

Deze opgegeven waarden zijn verkregen uit laboratoriumtests

overeenkomstig de opgegeven normen en zijn niet voldoende

voor gebruik in risicobeoordeling. Op individuele werkplekken

gemeten waarden kunnen hoger zijn dan de opgegeven

waarden. De feitelijke blootstellingswaarden en het door een

individuele gebruiker ervaren risico van letsel zijn uniek en

hangen af van de manier waarop de gebruiker werkt, het

ontwerp van het werkstuk en het werkstation alsook van de

blootstellingstijd en de fysieke conditie van de gebruiker.

Wij, Chicago Pneumatic, kunnen niet aansprakelijk worden

gesteld voor de gevolgen van het gebruik van de opgegeven

waarden, in plaats van waarden die de feitelijke blootstelling

weergeven, bij een individuele risicobeoordeling op een

werkpleksituatie waarover wij geen controle hebben.

Dit gereedschap kan het hand-armtrillingssyndroom

veroorzaken als het niet correct

wordt gebruikt. Een EU-richtlijn voor het beheren van hand-

arm-trillingen treft u aan op de website

http://www.humanvibration.com/EU/VIBGUIDE.htm

Wij adviseren een gezondheidscontrole op te zetten om

al in een vroegstadium symptomen te kunnen waarnemen

die gerelateerd zouden kunnen zijn aan blootstellingen aan

trillingen, zodat managementprocedures aangepast kunnen

worden om toekomstig letsel te voorkomen.

Originele instructies
Copyright 2010, Chicago Pneumatic Tool Co. LLC

Alle rechten voorbehouden. Onbevoegd gebruik of kopiëren van de

inhoud of een deel daarvan is verboden. Dit geldt in het bijzonder voor

handelsmerken,  modelbenamingen,  onderdeelnummers  en  teken.

Gebruik uitsluitend goedgekeurde onderdelen. Schade ofstoringen,

veroorzaakt  door  het  gebruik  van  niet-goedgekeurde  onderdelen,

worden niet door de garanite of productaansprakelijkheid gedekt.

BEPERKTE GARANTIE VAN DE FABRIKANT

Beperkte Garantie:  De “Produkten” van de Chicago Pneumatic Tool Co.

LLC  (“CP”)  zijn  gegarandeerd  vrij  van  fouten  in  materiaal  en  afwerking

tot een jaar na aankoop.  Deze Garantie geldt alleen voor Produkten die

nieuw  zijn  gekocht  bij  CP  of  geautoriseerde  dealers.    Deze  Garantie  is

niet  van  toepassing  op  produkten  die  verkeerd  dan  wel  oneigenlijk  zijn

gebruikt  of  zijn  gewijzigd,  of  zijn  gerepareerd  door  anderen  dan  CP  of

geautoriseerde  servicediensten.    Als  een  Produkt  van  CP  binnen  een

jaar  na  aankoop  gebreken  vertoont  in  materiaal  of  afwerking,  kunt  u

het  inleveren  bij  een  CP-Bedrijfsservicedienst  of  erkende  servicedienst

van  CP-gereedschappen,  met  vooruitbetaling  van  transportkosten,

onder  vermelding  van  uw  naam  en  adres,  bewijs  van  aankoop  met

aankoopdatum  en  een  korte  beschrijving  van  het  mankement.    CP  zal,

naar  eigen  goeddunken,  defecte  Produkten  kosteloos  repareren  of

vervangen.  Reparaties  of  vervangingen  zijn  als  hierboven  beschreven

gegarandeerd  voor  de  rest  van  de  oorspronkelijke  garantieperiode.

De  enige  aansprakelijkheid  van  CP  en  uw  rechten  op  grond  van  deze

garantie zijn beperkt tot reparatie of vervanging van het defecte Produkt.

(Er  Worden  Geen  Andere  Garanties  Bedoeld  Of  Geïmpliceerd  En
CP  Is  Niet  Aansprakelijk  Voor  Incidentele,  Indirecte  Of  Speciale
Schade, Of Enige Andere Schade, Kosten Of Uitgaven, En Vergoedt
Alleen  De  Kosten  Of  Uitgaven  Voor  Reparatie  Of  Vervanging  Zoals
Hierboven Beschreven.)
