CP7300 Serija

Vrtalniki

Deklaracija o hrupu in vibracijah

Raven zvočnega tlaka 86 dB(A)(CP7300); 87,3 dB(A)

(CP7300R & CP7300RQC), merilna negotovost 3 dB(A),

v skladu z EN ISO 15744. Za zvočno moč dodajte11

dB(A).

Vrednost vibracij:

CP7300: a=2.1 m/s

2

, merilna negotovost k=1.4 m/s

2

;

CP7300R: a=1.6 m/s

2

, merilna negotovost k=1 m/s

2

;

CP7300RQC: a=2.4 m/s

2

, merilna negotovost k=2.2 m/s

2

;re. ISO 28927-10.

Deklaracija o hrupu in vibracijah

Vse vrednosti veljajo kot tekoče od datuma te izdaje. Za

najnovejše informacije obiščite stran cp.com.

Te navedene vrednosti so bile pridobljene z laboratorijskim

testiranjem v skladu z navedenimi standardi in niso

zadostne za uporabo pri oceni rizika. Vrednosti, izmerjene v

posameznih delovnih prostorih, so lahko višje od navedenih

vrednosti. Dejanske vrednosti izpostave in nevarnost za

poškodbe, ki jih izkusi posamezen uporabnik, so edinstvene

in odvisne od načina, na katerega posameznik dela,

obdelovanega kosa in zasnove delovne postaje; pa tudi od

trajanja izpostavljenosti in telesnega stanja uporabnika. Mi,

Chicago Pneumatic, ne moremo biti odgovorni za posledice

uporabe navedenih vrednosti namesto vrednosti, ki odražajo

dejansko izpostavljenost, v oceni individualnega rizika na

delovnem mestu, nad katerim nimamo nobene kontrole.

To orodje lahko ob neprimerni uporabi povzroči vibracijsko

bolezen v dlaneh in rokah. Vodič EU za obvladovanje vibracij

v dlaneh in rokah najdete na

http://www.humanvibration.com/EU/VIBGUIDE.htm

Priporočamo program zdravstvenega nadzora za zgodnje

odkrivanje simptomov, povezanih z izpostavljenostjo

vibracijam, da se lahko z ustreznimi organizacijskimi ukrepi

preprečijo nadaljnje poškodbe.

Originalna navodila
Copyright 2010, Chicago Pneumatic Tool Co. LLC

Vse pravice pridržane. Vsaka nepooblaščena uporaba ali kopiranje

vsebine ali dela vsebine sta prepovedani. To se še posebno nanaša

na  tovarniške  zaščitne  znamke,  nazive  modelov,  številke  delov

in  risbe.  Uporabljajte  samo  odobrene  nadomestne  dele.  Vsaka

poškodba ali motnje v delovanju, ki so rezultat uporabe neodobrenih

nadomestnih  delov,  niso  krite  z  Garancijo  ali  Odgovornostjo  za

Izdelke.

OMEJENA GARANCIJA PROIZVAJALCA

Omejena  garancija:    “Izdelki”  družbe  Chicago  Pneumatic  Tool  Co.  LLC

(“CP”) imajo enoletno garancijo od datuma nakupa za napake v materialu

ali slabo izdelavo. Ta Garancija je veljavna samo za nove Izdelke, kupljene

neposredno  od  CP  ali  njihovih  pooblaščenih  prodajalcev.    Seveda  se

ta  Garancija  ne  nanaša  na  proizvode,  ki  so  bili  zlorabljeni,  napačno

uporabljani,  prilagojeni  ali  popravljeni  s  strani  kogarkoli  drugega,  razen

CP  in  njihovih  Pooblaščenih  Servisnih  Zastopnikov.  V  primeru,  da  se  v

roku enega leta od nakupa CP Izdelek izkaže za slabo izdelanega ali ima

napake v materialu, ga vrnite v katerikoli servisni oddelek tovarne CP ali

v Pooblaščeni servisni Center za orodja CP. Poštnina mora  biti plačana

vnaprej. Priložite svoje ime in naslov, ustrezno dokazilo o datumu nakupa

in kratek opis hibe ali okvare.  CP bo, po lastni izbiri, brezplačno popravil

ali nadomestil okvarjene Izdelke.  Popravila in zamenjava so zajamčena

tako, kot je navedeno zgoraj, za preostali čas garancijske dobe. Izključna

odgovornost  družbe  CP  in  vaše  izključno  pravno  sredstvo  pod  to

Garancijo sta omejeni na popravilo ali nadomestitev okvarjenega Izdelka.

(Ne  obstajajo  nobena  druga  Jamstva,  ne  izrecna  in  ne  nakazana,

in  družba  CP  ni  odgovorna  za  naključno,  posledico  ali  posebno

škodo, ali kakršnokoli drugačno škodo, stroške ali izdatke; z izjemo

stroškov popravila ali zamenjave, kot je to opisano zgoraj.)

NAVODILA ZA UPORABO

Vrsta stroja:

Pnevmatsko orodje, opremljeno z 1/4” (6.4 mm) vrtalno

glavo za uporabo z različnimi svedri za vrtanje lukenj -

Nobena druga uporaba ni dovoljena.

Zahteve za dovod zraka

1.  Orodje oskrbite s 90 psig (6,3 bara) čistega, suhega

zraka. Višji pritisk bo drastično zmanjšal življenjsko dobo

orodja.

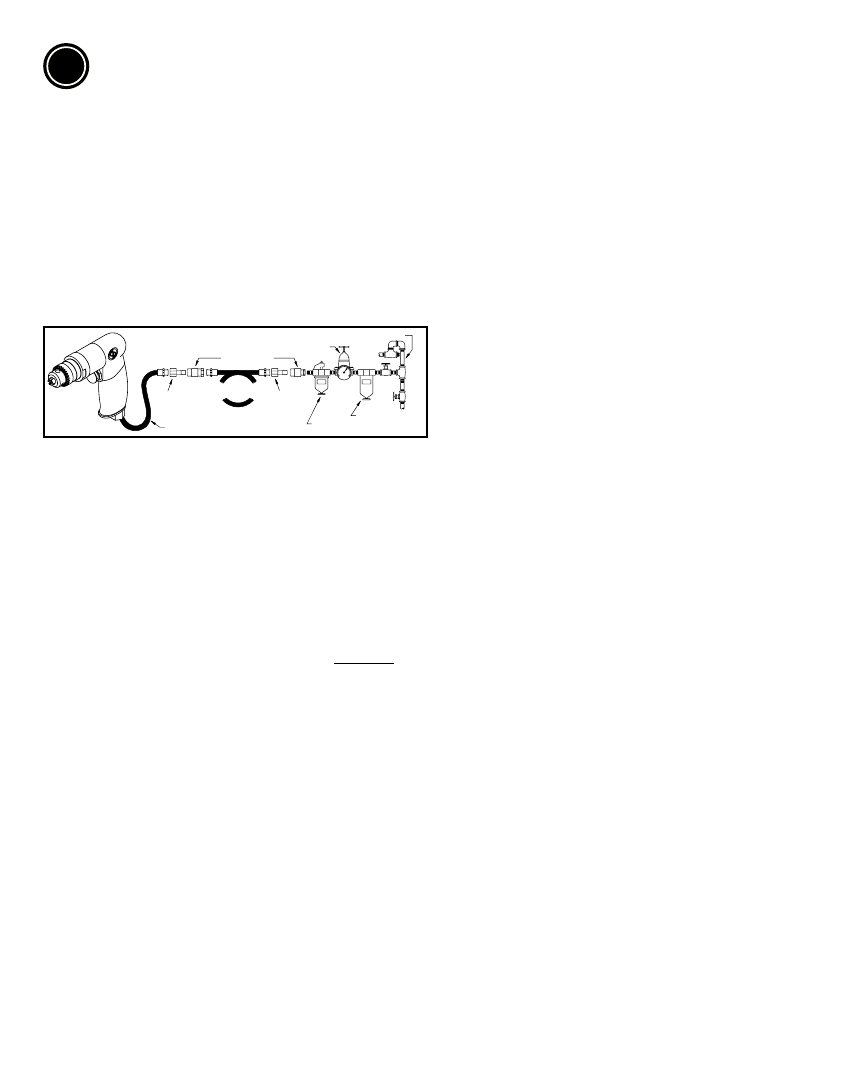

2.  Orodje povežite z zračnim vodom z dovodno cevjo,

gumijasto cevjo in fazono velikosti, kakršne so prikazane

v diagramu spodaj.

Mazanje

1.  Uporabite maznico za zračni vod z oljem SAE #10,

prilagojeno na dve kaplji na minuto. V primeru, da ne

morete uporabiti maznice za zračni vod, v odprtino

enkrat dnevno dodajte pnevmatično motorno olje.

2.  Za dolgo življenjsko dobo zagotovite, da so notranji

zobniki dovolj podmazani.

Vzdrževanje

1.  Orodje razstavite in preglejte vsake tri (3) mesece, če

je v uporabi vsak dan.  Okvarjene ali  obrabljene dele

nadomestite z novimi.

2.  Deli, ki se hitro obrabijo, so v spisku delov podčrtani.

3.  Da bi zmanjšali čas, ko orodje ni zmožno delovati, na

minimum, priporočamo naslednje servisne komplete:

Komplet za popravilo:

 2050528663(CP7300)(Incl: 13,

16, 20, 21, 27); 2050528673(CP7300R & CP7300RQC)

(Incl; 13, 16, 20, 21, 27, 37, 39)

Tehnični podatki

Prosti tek:

CP7300: 2800 obratov/minuto

CP7300R & CP7300RQC: 2700 obratov/minuto

Zračni pritisk 90 psi (6,3 bara)

Poraba zraka: 16 cfm (7,55 l/s)

slovenščina

(Slovenian)

SL

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)
