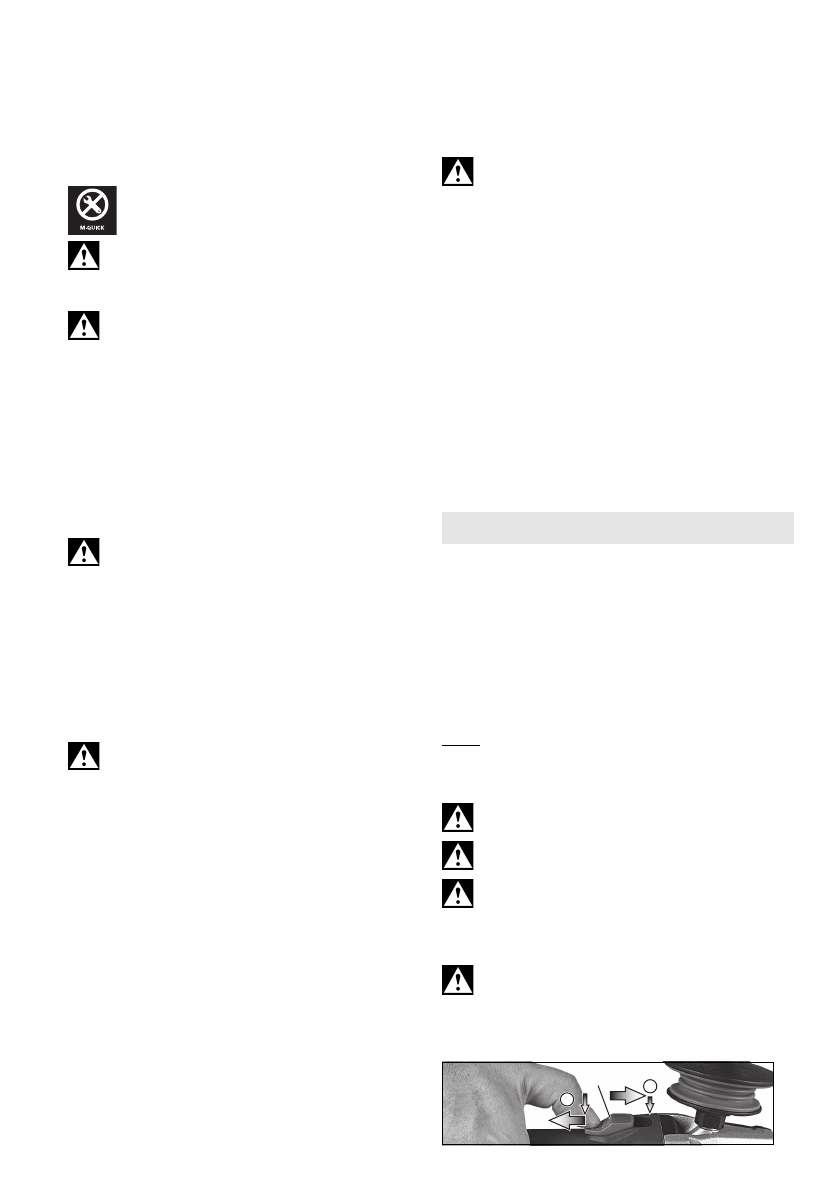

ENGLISH

en

20

Place the grinding wheel on the Autobalancer

support flange (4).

The grinding wheel must lie flat on the Autobalancer

supporting flange.

7.3 Securing/Releasing the "Quick"

clamping nut (depending on features)

Securing the "Quick" clamping nut (1):

Only attach the "Quick" clamping nut (1) to

tools with "Metabo Quick System". These

tools can be identified by the red spindle lock button

(5) with "M-Quick" logo

Do not use the "Quick" clamping nut if the

accessory has a clamping shank thicker than

7.1 mm! In this case, use the 2-hole nut (22) with 2-

hole spanner (23).

- Lock the spindle (see chapter 7.1).

- Position the "Quick" clamping nut (1) on the

spindle (3) so that the 2 lugs engage in the 2

grooves on the spindle. See illustration on page 2.

- Tighten the "Quick"clamping nut by turning

clockwise by hand.

- Turn the grinding wheel firmly clockwise to tighten

the "Quick"clamping nut.

Releasing the clamping nut (1):

Only when the "Quick" clamping nut (1) is

attached must the spindle be stopped using

the red M-Quick spindle locking button (5)!

- The machine continues to run after switching off.

- Press in the M-Quick spindle locking button (5)

just before the grinding disc stops. The "Quick"

clamping nut (1) loosens itself by around half a

turn and can be removed without additional effort

or tools.

7.4 Securing/Releasing the 2-hole nut

(depending on features)

When using the two-hole nut, the spindle

locking button (5) when the spindle is at a

standstill.

Securing the 2-hole nut (22):

The 2 sides of the two-hole nut are different.

Screw the two-hole nut onto the spindle as follows:

See page 2

-

X) For thin grinding discs:

The edge of the 2-hole nut (22) faces upwards so

that the thin grinding disc can be attached

securely.

Y) For thick grinding discs:

The edge of the two-hole nut (22) faces

downwards so that the two-hole nut can be

attached securely to the spindle.

Releasing the 2-hole nut:

- Lock the spindle (see chapter 7.1). Turn the two-

hole nut (22) anti-clockwise using the two-hole

spanner (23) to unscrew.

7.5 Tethering bracket (18) (for fall

protection)

In order to protect the tool against falling, (8) a

tethering bracket (fall protection) (18) can be fixed

to the two fixture bores.

The tethering bracket may only be used

with machines with paddle switch (order

no. 613059xx0, 601734xx0, 601745xx0,

601746xx0).

When using the tethering bracket, pay

attention to the operating instructions.

Use the tethering bracket (18) only in connection

with the following accessories:

Tethering bracket (17):

Order no.: 628967000
Battery packs:

Order no.: 624990000 5.5 Ah (LiHD)

Order no.: 624991000 10.0 Ah (LiHD)
Metabo tool safety belt:

Order no.: 628970000
Safety connection for battery packs:

Order no.: 628965000

8.1 Adjusting the speed (depending on

features)

Set the recommended speed using the thumbwheel

(15). (Lower number = lower speed; higher number

= higher speed)

Cutting disc, roughing disc, cup wheel and diamond

cutting disc:

high speed

Brush:

medium speed

Hook and loop backing pad (sanding pad):

low to

medium speed

Note: We recommend using our angle polisher for

polishing work.

8.2 Switching on and off

Always guide the machine with both hands.

Switch on first, then guide the accessory

towards the workpiece.

In continuous operation, the machine

continues running if it is forced out of your

hands. Therefore, always hold the machine with

both hands using the handles provided, stand

securely and concentrate.

Avoid the machine swirling up or taking in dust

and chips. After switching off the machine,

only place it down when the motor has come to a

standstill.

Machines with a slide switch:

8. Use

0

I
