РУССКИЙ

ru

141

транспортной компанией. Сертифицированную

упаковку можно приобрести в фирме Metabo.

Транспортировка аккумуляторных блоков

возможна только в том случае, если корпус не

поврежден и из него не вытекает жидкость. Для

отправки аккумуляторного блока выньте его из

электроинструмента. Примите меры для

исключения короткого замыкания контактов

(например, изолируйте клейкой лентой).

См. стр. 2.

1 Зажимная гайка Quick*

2 Опорный фланец

3 Шпиндель

4 Поддерживающий фланец автобалансира *

5 Кнопка фиксатора шпинделя

6 Переключатель для включения/выключения

*

7 Рукоятка

8 Крепежные отверстия для фиксации (в

целях защиты от падения с высоты)

9 Кнопка разблокировки аккумуляторного

блока

10 Аккумуляторный блок*

11 Блокиратор включения *

12 Нажимной переключатель *

13 Пылевой фильтр*

14 Электронный датчик сигнала

15 Установочное колесико*

16 Кнопка индикации уровня заряда

17 Сигнальный индикатор уровня заряда

18 Скоба фиксации (для защиты от падения с

высоты)*

19 Стопорная кнопка

20 Дополнительная рукоятка /

дополнительная рукоятка с гашением

вибраций *

21 Защитный кожух

22 Гайка с двумя торцевыми отверстиями *

23 Ключ под два отверстия *

24 Рычаг для крепления защитного кожуха

25 Многопозиционная скоба*

26 Защитный элемент для рук

* в зависимости от комплектации / не входит в

комплект поставки

6.1 Установка дополнительной рукоятки

Работайте только с установленной

дополнительной рукояткой (20)! Прочно

привинтите дополнительную рукоятку с левой

или с правой сторон инструмента.

6.2 Установка защитного кожуха

Из соображений безопасности

используйте только такой защитный

кожух, который предусмотрен для

соответствующего рабочего инструмента! Если

не использовать соответствующий защитный

кожух, это может привести к потере контроля

над инструментом и серьезным травмам. См.

также главу 11. «Принадлежности»!

См. рисунок J на стр. 2.

- Нажмите рычаг (24) и удерживайте его в этом

положении. Установите защитный кожух (21)

в показанное положение.

- Отпустите рычаг и поверните защитный

кожух, рычаг должен зафиксироваться.

- Нажмите рычаг и поверните защитный кожух

таким образом, чтобы закрытая часть была

обращена к пользователю.

- Проверьте прочность посадки: рычаг должен

быть зафиксирован, а защитный кожух не

должен двигаться.

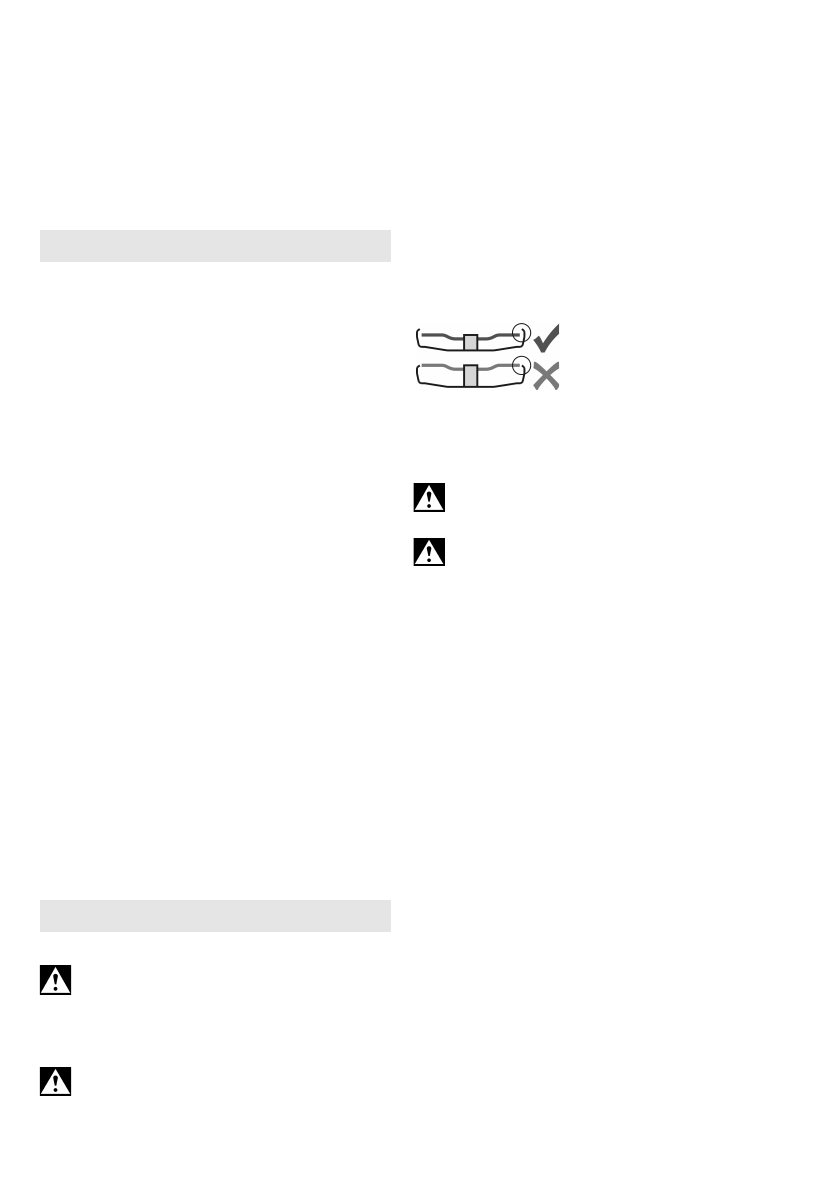

Используйте только те

рабочие инструменты,

которые выступают из-под

защитного кожуха не

более чем на 3,4 мм.

(Снятие в обратной последовательности.)

6.3 Пылевой фильтр

См. рисунок B на стр. 2.

При работе в условиях сильной

запыленности всегда устанавливайте

пылевой фильтр (13).

При установленном пылевом фильтре (13)

электроинструмент нагревается быстрее.

Электронный блок защищает

электроинструмент от перегрева (см. главу 10.).

Установка:

Установите пылевой фильтр (13), как показано

на рисунке.

Снятие:

Слегка потяните пылевой фильтр (13) за

верхний край, а затем снимите его движением

вниз.

6.4 Поворотный аккумуляторный блок

См. рисунок D на стр. 2.

Задняя часть электроинструмента может

устанавливаться в 3 положениях с углом

поворота 270°, благодаря чему обеспечивается

подгонка формы электроинструмента к

условиям работы. При работе

электроинструмент должен быть зафиксирован

в одном из положений.

Сначала нажмите стопорную кнопку (19), а

затем в нажатом состоянии поверните заднюю

часть машины. Во время вращения отпустите

кнопку. Фиксатор должен защелкнуться со

слышимым щелчком.

6.5 Аккумуляторный блок

Перед использованием зарядите

аккумуляторный блок (10).

При снижении мощности снова зарядите

аккумуляторный блок.
Указания по зарядке аккумуляторного блока

см. в руководстве по эксплуатации зарядного

устройства Metabo.

5. Обзор

6. Ввод в эксплуатацию
