90

 |

Українська

1 609 929 S68 | (23.4.09)

Bosch Power Tools

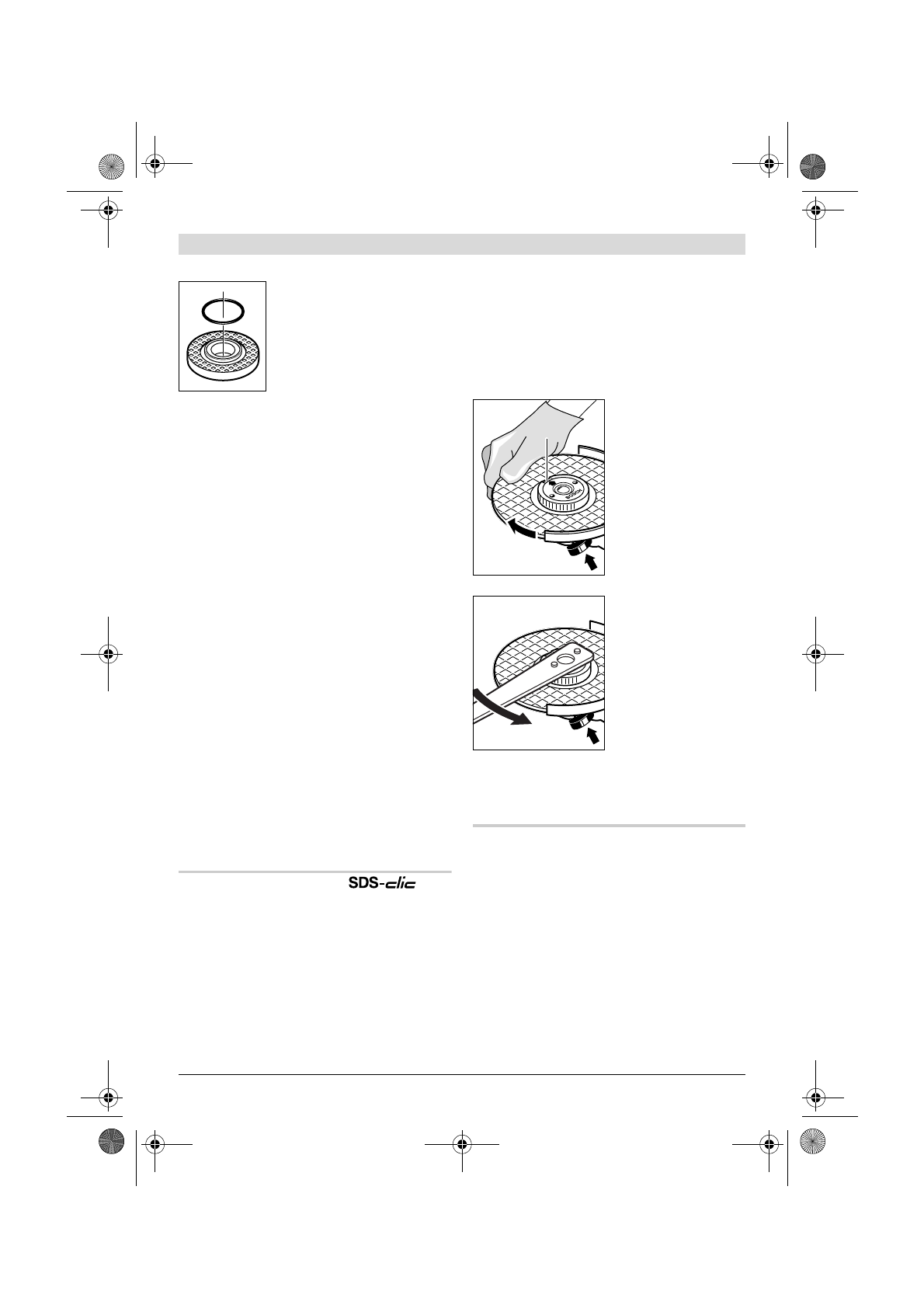

В опорному фланці

8

 на

центруючому пояску знахо-
диться пластмасова деталь
(кільце круглого перерізу).

Якщо кільця круглого
перерізу нема або якщо
воно пошкоджене,

 його

обов’язково треба поста-

вити/поміняти (товарний номер
1 600 210 039), перш ніж монтувати опорний
фланець

8

.

Віялоподібний шліфувальний круг

f

Для роботи з віялоподібним кругом
завжди монтуйте захист для рук 15.

Гумовий тарілчаcтий шліфувальний круг

f

Для робіт з гумовим тарілчастим
шліфувальним кругом 16 завжди
монтуйте захист для рук 15.

Послідовність монтажу показана на сторінці з
малюнком.

Накрутіть круглу гайку

18

 і затягніть її

гайковим ключем.

Чашкова/дискова щітка

f

Для роботи з чашковою або дисковою
щіткою завжди встановлюйте захист для
рук 15.

Послідовність монтажу показана на сторінці з
малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона
щільно прилягала до фланця шліфувального
шпинделя в кінці різьби. Затягніть
чашкову/дискову щітку гайковим ключем.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента
без використання додаткових інструментів Ви
можете замість затискної гайки

10

 використо-

вувати швидкозатискну гайку

11

.

f

Швидкозатискну гайку 11 дозволяється
використовувати лише для шліфувальних
і відрізних кругів.

Використовуйте лише бездоганну,
непошкоджену швидкозатискну гайку 11.

При закручуванні слідкуйте за тим, щоб
промаркована сторона швидкозатискної
гайки 11 не дивилася на шліфувальний круг;
стрілка повинна дивитися на індексну
позначку 22.

Натисніть на фіксатор
шпинделя

2

, щоб

зупинити
шліфувальний
шпиндель. Для
затягнення
швидкозатискної
гайки з силою
поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити,
вручну повертаючи
кільце з накаткою
проти стрілки
годинника.

Ніколи не
відкручуйте
швидкозатискну

гайку, яка сидить дуже міцно, кліщами,
використовуйте гайковий ключ.

 Приставте

гайковий ключ, як показано на малюнку.

Дозволені шліфувальні інструменти

Ви можете використовувати усі названі в цій
інструкції шліфувальні інструменти.

Допустима частота обертання [хвил.

-1

] або

колова швидкість [м/с] використовуваних
шліфувальних інструментів має як мінімум
відповідати даним, зазначеним в
нижчеподаній таблиці.

З цієї причини зважайте на допустиму

частоту

обертання або колову швидкість

, що

зазначені на етикетці шліфувального
інструмента.

22
