 | Polski

1 609 929 S68 | (23.4.09)

Bosch Power Tools

Podany w niniejszej instrukcji poziom drgań
pomierzony został zgodnie z określoną przez
normę EN 60745 procedurą pomiarową i może
zostać użyty do porównywania elektronarzędzi.
Można go też użyć do wstępnej oceny ekspozycji
na drgania.
Podany poziom drgań jest reprezentatywny dla
podstawowych zastosowań elektronarzędzia.
Jeżeli elektronarzędzie użyte zostanie do innych
zastosowań lub z innymi narzędziami roboczymi,
a także jeśli nie będzie wystarczająco konserwo-
wane, poziom drgań może odbiegać od poda-
nego. Podane powyżej przyczyny mogą spowo-
dować podwyższenie ekspozycji na drgania
podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania,
trzeba wziąć pod uwagę także okresy, gdy urzą-
dzenie jest wyłączone, lub gdy jest wprawdzie
włączone, ale nie jest używane do pracy. W ten
sposób łączna (obliczana na pełny wymiar czasu
pracy) ekspozycja na drgania może okazać się
znacznie niższa.
Należy wprowadzić dodatkowe środki bez-
pieczeństwa, mające na celu ochronę operatora
przed skutkami ekspozycji na drgania, np.: Kon-
serwacja elektronarzędzia i narzędzi roboczych,
zabezpieczenie odpowiedniej temperatury rąk,
ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że
produkt, przedstawiony w

„

Dane techniczne

“

,

odpowiada wymaganiom następujących norm
i dokumentów normatywnych:
EN 60745

–

zgodnie z wymaganiami dyrektyw:

2004/108/WE, 98/37/WE (do 28.12.2009),
2006/42/WE (od 29.12.2009).

Dokumentacja techniczna:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

06.04.2009

Montaż

Montaż urządzeń zabezpieczających

f

Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.

Wskazówka:

W przypadku uszkodzenia tarczy

szlifierskiej podczas pracy urządzeniem lub w
przypadku uszkodzenia uchwytów na osłonie
lub na elektronarzędziu, elektronarzędzie należy
odesłać do specjalistycznego punktu obsługi
klienta (adresy znajdują się w rozdziale „Obługa
klienta oraz doradztwo techniczne“).

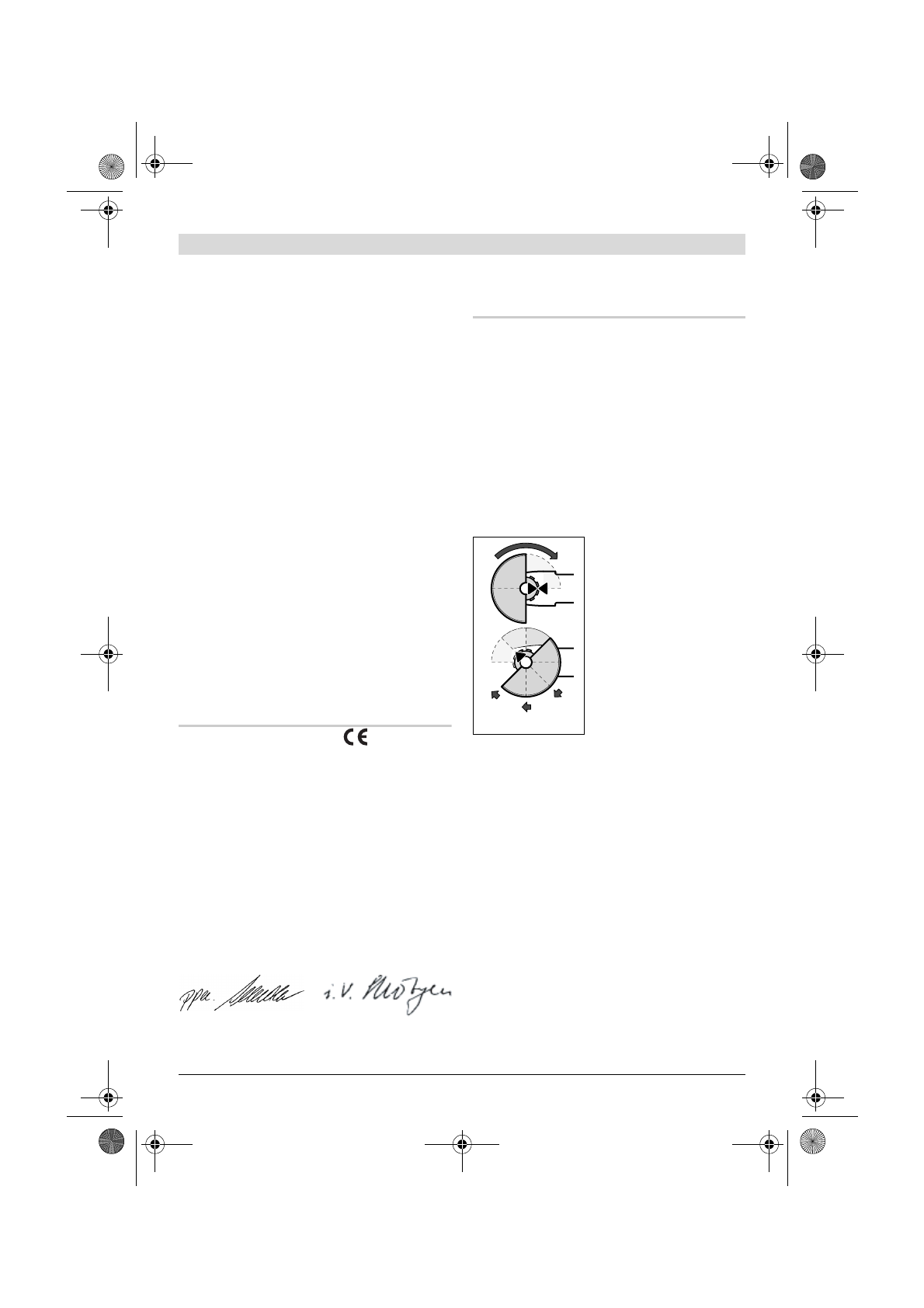

Pokrywa ochronna (osłona) do szlifowania

Nałożyć osłonę

12

 na

wrzeciono w sposób
ukazany na rysunku.
Pozycja znaczników
trójkątnych na osłonie
musi być zgodna z pozycją
znaczników na głowicy.

Docisnąć osłonę

12

 na

wrzecionie tak, by kołnierz
osłony nasunął się na
kołnierz elektronarzędzia i
przekręcić osłonę aż do
słyszalnego zaskoczenia
zapadki.

Pozycja osłony

12

 powinna być dopasowana do

rodzaju obróbki. Po przesunięciu dźwigni

1

 do

góry, można przekręcić osłonę

12

, ustawiając ją

w pożądanej pozycji.

f

Osłonę 12 należy ustawić w taki sposób,
aby zapewnić osobie obsługującej ochronę
przed padającymi iskrami.

f

Osłona 12 powinna dawać się obrócić tylko
po odblokowaniu dźwigni 1! Jeżeli osłona
porusza się przy zablokowanej dźwigni, nie
wolno w żadnym wypadku używać
elektronarzędzia

–

 należy je oddać do

naprawy w punkcie serwisowym.

Wskazówka:

 Występy (zęby) ustalające,

znajdujące się na osłonie

12

 uniemożliwiają

zamontowanie osłony, która nie pasuje do
danego elektronarzędzia.

Dr. Egbert Schneider
Senior Vice President
Engineering

Dr. Eckerhard Strötgen
Head of Product
Certification
