Srpski

1 609 929 S68 | (23.4.09)

Bosch Power Tools

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata.
Presek otvora mora odgovarati priključenoj
prirubnici. Ne upotrebljavajte nikakve adaptere
ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite
nato, da strelica pravca okretanja na Diamant-
ploči za presecanje bude usaglašena sa pravcem
okretanje električnog alata (pogledajte strelicu
pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj
karti.

Za pričvršćivanje ploće za brušenje i prosecanje
navrnite zateznu navrtku

10

 i stegnite je sa

ključem sa dva otvora, pogledajte odeljak

„

Navrtka sa brzim zatezanjem

“

.

f

Prekontrolišite posle montaže alata za
brušenje pre uključivanja, da li je brusni alat
korektno montiran i može slobodno da se
okreće. Uverite se da brusni alat na
zaštitnoj haubi ili drugim delovima ne
struže.

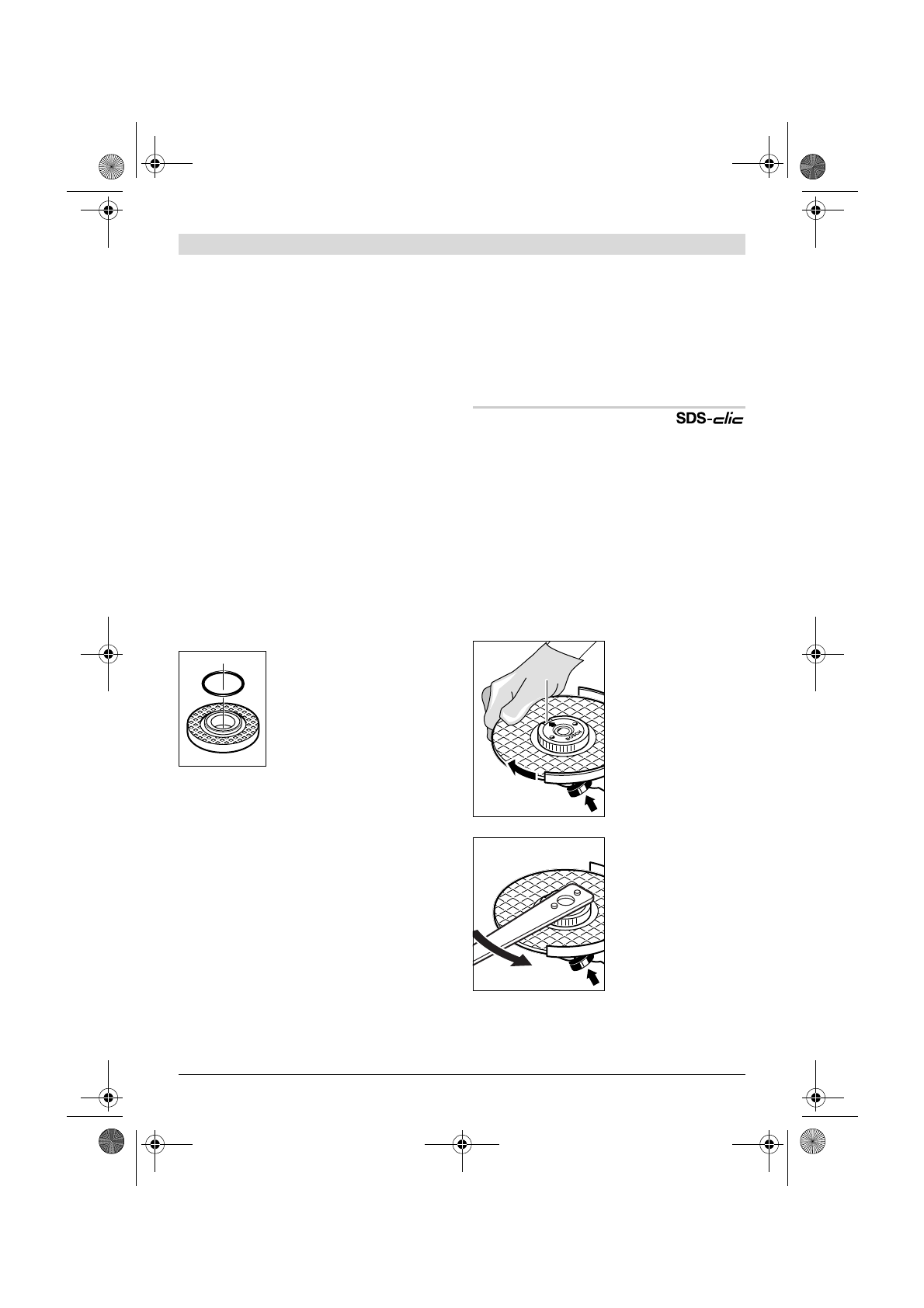

U priključnoj prirubnici

8

 je

ubačen oko centrirnog venca
deo od plastike (O-prsten).

Ako O-prsten nedostaje ili je
oštećen, mora se neizostavno
zameniti

 (broj predmeta

1 600 210 039), pre nego što
se montira priključna prirub-
nica

8

.

Lepezasta brusna ploča

f

Za radove sa lepezasnog brusnom pločom
montirajte uvek zaštitu za ruku 15.

Gumeni brusni disk

f

Za radove sa gumenim brusnim diskom
montirajte 16 uvek zaštitu za ruku 15.

Redosled montaže se može videti na grafičkoj
karti.

Navrnite okruglu navrtku

18

 i zategnite je sa

ključem sa dva otvora.

Lončasta četka/pločasta četka

f

Montirajte uvek za radove sa lončastom ili
pločastom četkom zaštitu za ruku 15.

Redosled montaže se može videti na grafičkoj
karti.

Lončasta/pločasta četka mora toliko da se
zavrne na brusno vreteno, da čvrsto naleže na
prirubnici brusnog vretena na kraju navoja
brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.

Navrtka sa brzim zatezanjem

Za jednostavnu promenu brusnog alata bez upo-
trebe daljih alata možete koristiti umesto zatez-
ne navrtke

10

 navrtku sa brzim zatezanjem

11

.

f

Navrtka sa brzim zatezanjem 11 se sme
koristiti samo za ploče za brušenje ili
prosecanje.

Upotrebljavajte samo besprekorne, neošte-
ćene navrtke sa brzim zatezanjem 11.

Pazite pri navrtanju na to, da ispisana strana
navrtke sa brzim zatezanjem 11 ne pokazuje na
brusnu ploču; strelica mora pokazivati na
indeksnu oznaku 22.

Pritisnite taster za
blokadu vretena

2

 da bi

utvrdili brusno
vreteno. Da bi stegli
navrtku sa brzim
zatezanjem, okrenite
brusnu ploču snažno u
pravcu kazaljke na
satu.

Jednu propisno
učvršćenu,
neošćetenju navrtku sa
brzim zatezanjem
možete rukom odvrnuti
okretanjem
nareckanog prstena
nasuprot smeru
kazaljke na satu.

Ne odvrćite čvrsto
stegnutu navrtku sa

brzim stezanjem sa kleštama, već koristite
ključ sa dva otvora.

 Upotrebljavajte ključ kao

što slika pokazuje.

22
