74

 |

Русский

1 609 929 S68 | (23.4.09)

Bosch Power Tools

f

После монтажа шлифовального
инструмента проверьте перед
включением правильность монтажа и
свободное вращение инструмента.
Проверьте свободное вращение
шлифовального инструмента без трения о
защитный кожух или другие части.

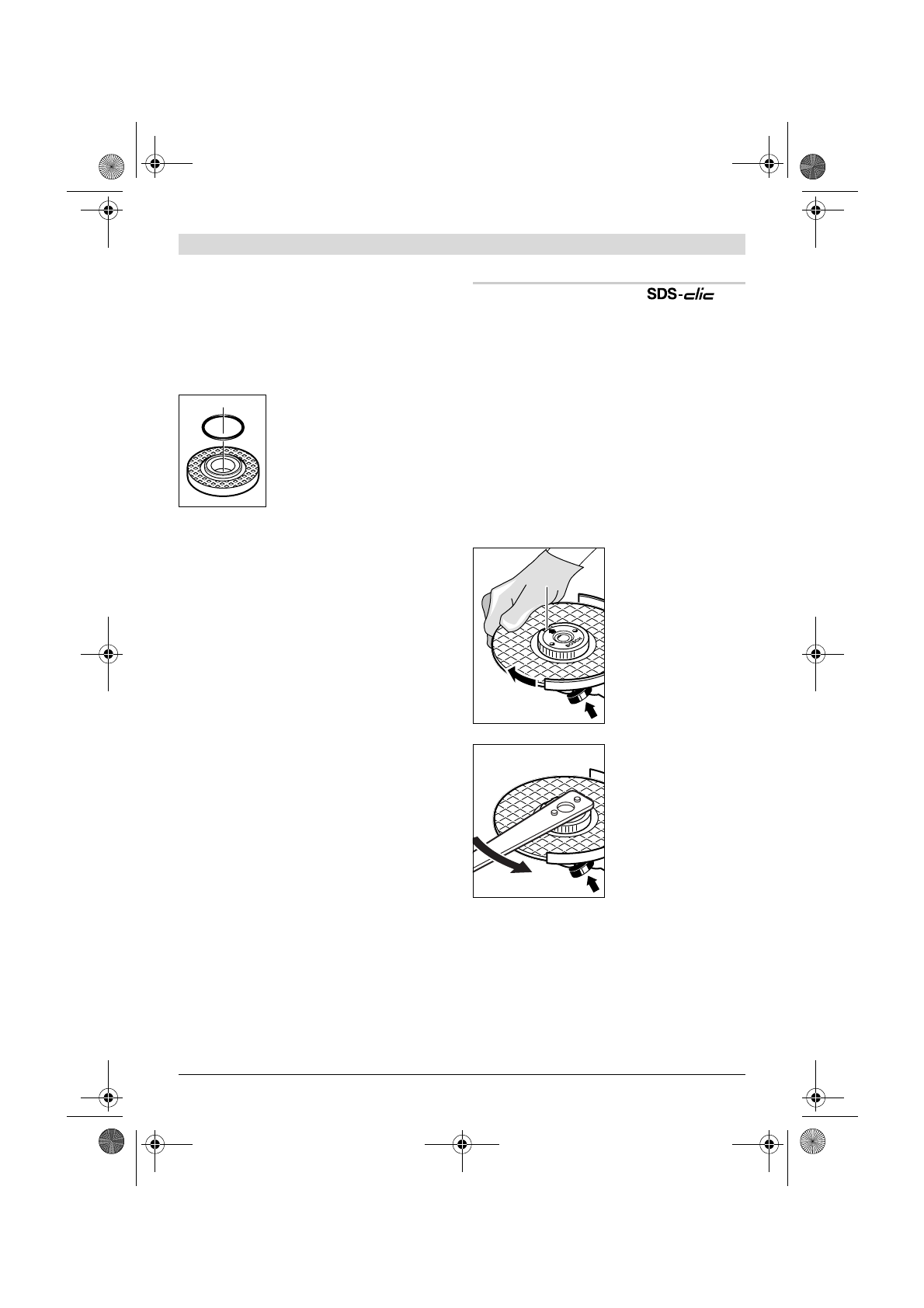

В посадочный фланец

8

вставлена вокруг буртика
центрирования пластмассо-
вая деталь (круглое кольцо).

Если кольцо отсутствует или
повреждено,

 то его следует

обязательно установить или
заменить (товарный №

1 600 210 039) перед монтажом посадочного
фланца

8

.

Веерный шлифовальный круг

f

Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 15.

Резиновая шлифовальная тарелка

f

Для работ с резиновой шлифовальной
тарелкой 16 всегда устанавливайте
защиту руки 15.

Последовательность монтажа показана на
странице с иллюстрациями.

Навинтите круглую гайку

18

 и затяните ее

ключом для круглых гаек с 2-мя торцовыми
отверстиями.

Чашечная щетка/дисковая щетка

f

Для работ с чашечной щеткой всегда
устанавливайте защиту руки 15.

Последовательность монтажа показана на
странице с иллюстрациями.

Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните чашечную/
дисковую щетку вилкообразным ключом.

Быстрозажимная гайка

Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки

10

быстрозажимную гайку

11

.

f

Быстрозажимную гайку 11 разрешается
использовать только для шлифовальных и
отрезных кругов.

Применяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
11.

При навинчивании следите за тем, чтобы
сторона гайки с надписью 11 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 22.

Для фиксирования
шлифовального
шпинделя нажмите
кнопку блокировки

2

.

Для затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.

Правильно
закрепленную, не
имеющую
повреждений
быстрозажимную
гайку Вы можете
отвернуть, вращая
рукой кольцо с
накаткой против
часовой стрелки.

Никогда не

отворачивайте прочно сидящую
быстрозажимную гайку клещами, а
пользуйтесь ключом для гаек с двумя
торцовыми отверстиями.

 Накладывайте ключ

для гаек с двумя торцовыми отверстиями
согласно рисунку.

22
