Česky

 |

29

Bosch Power Tools

1 609 929 S68 | (23.4.09)

Na odsávací kryt

7

 lze připojit vhodný vysavač

Bosch.

Odsávací kryt

7

 se namontuje jako ochranný kryt

12

. Kartáčový věnec je vyměnitelný.

Přídavná rukojeť tlumící vibrace

Přídavná rukojeť tlumící vibrace umožňuje
nízkovibrační a tím příjemnější a bezpečnou
práci.

Přídavnou rukojeť

5

 našroubujte podle způsobu

práce vpravo nebo vlevo na hlavu převodovky.

f

Nepouštějte se do žádných změn na
přídavné rukojeti.

Poškozenou přídavnou rukojeť dále
nepoužívejte.

Ochrana ruky

f

Pro práce s pryžovým brusným talířem 16
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 15.

Ochranu ruky

15

 upevněte pomocí přídavné

rukojeti

5

.

Montáž brusných nástrojů

f

Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.

f

Brusné a dělící kotouče jsou při práci velmi
horké, nedotýkejte se jich dříve, než
zchladnou.

Očistěte brusné vřeteno

6

 a všechny montované

díly.

Pro upnutí a uvolnění brusných nástrojů stlačte
aretační tlačítko vřetene

2

, aby se brusné

vřeteno zaaretovalo.

f

Aretační tlačítko vřetene ovládejte jen za
stavu klidu brusného vřetene.

Jinak se může

elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr
otvoru musí lícovat s upínací přírubou.
Nepoužívejte žádné adaptéry nebo redukce.

Při používání diamantových dělících kotoučů
dbejte na to, aby šipka směru otáčení na
diamantovém dělícím kotouči a směr otáčení
elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče
našroubujte upínací matici

10

 a upněte ji

pomocí klíče se dvěma čepy, viz odstavec

„

Rychloupínací matice

“

.

f

Po montáži brusného nástroje před
zapnutím zkontrolujte, zda je brusný
nástroj správně namontován a může se
volně otáčet. Zajistěte, aby se brusný
nástroj nedotýkal ochranného krytu nebo
dalších dílů.

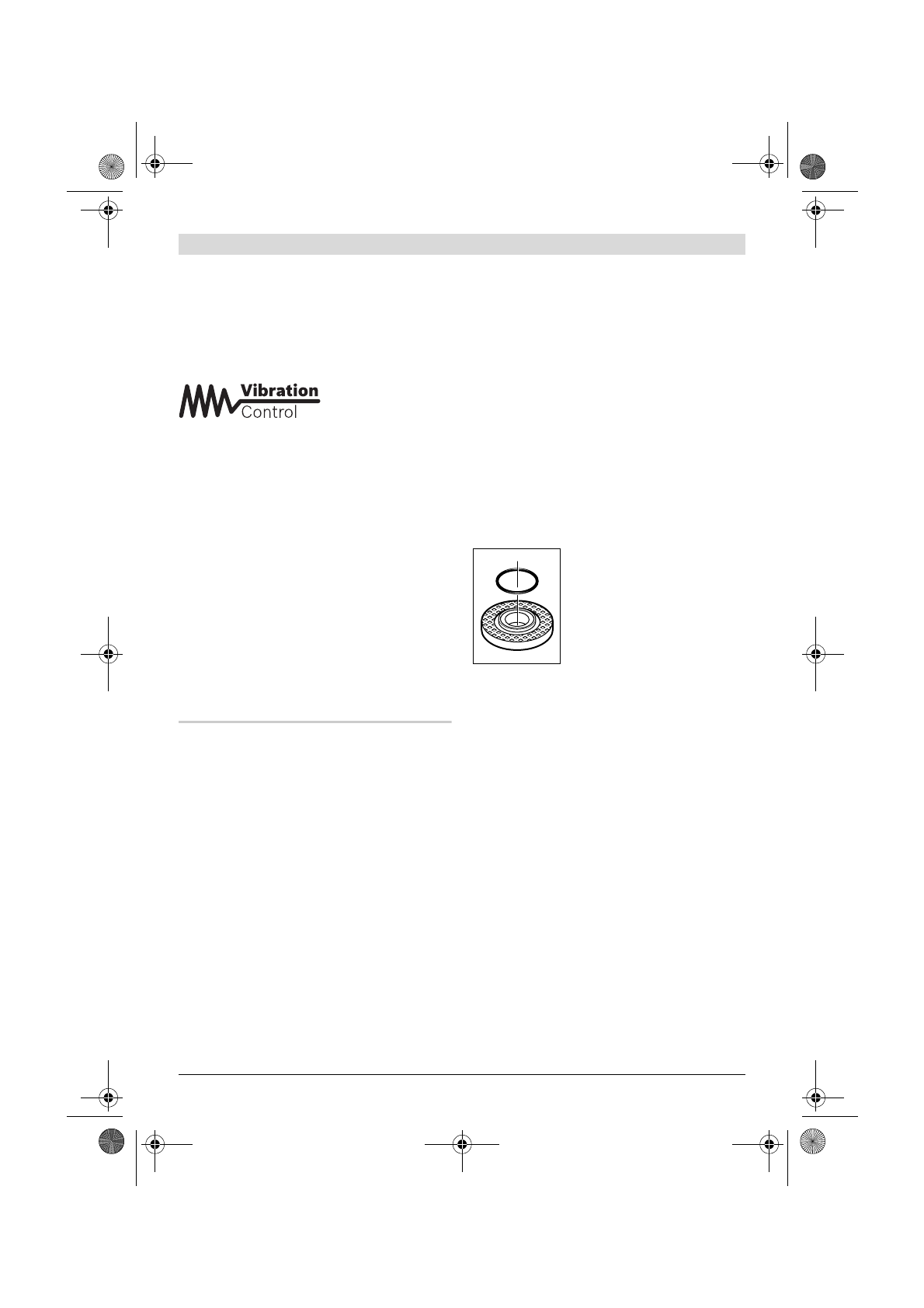

V upínací přírubě

8

 je okolo

středícího osazení nasazen díl
z umělé hmoty (o-kroužek).

Pokud o-kroužek chybí nebo
je poškozen,

 musí být

nezbytně nahrazen (obj. číslo
1 600 210 039) dříve, než se
namontuje upínací příruba

8

.

Lamelový brusný kotouč

f

Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 15.

Pryžový brusný talíř

f

Pro práce s pryžovým brusným talířem 16
namontujte vždy ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

18

 a utáhněte ji

klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

f

Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.
