 | Polski

1 609 929 S68 | (23.4.09)

Bosch Power Tools

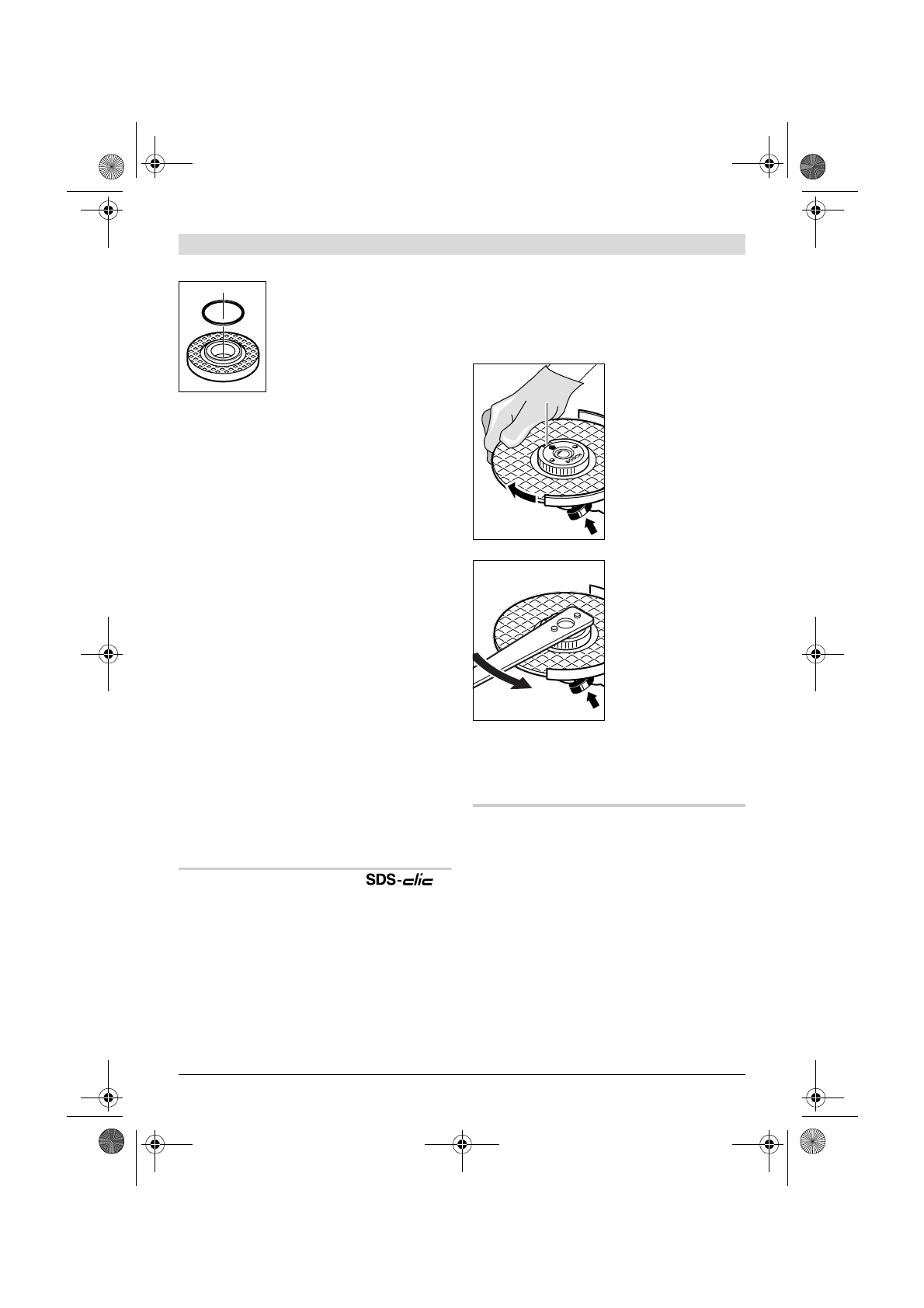

W kołnierzu oporowym

8

znajduje się plastikowa
uszczelka (o-ring).

Jeżeli

uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona,

 należy ją

koniecznie

–

 jeszcze przed

montażem kołnierza

8

–

wymienić lub wstawić nową (nr kat.
1 600 210 039).

Ściernica wachlarzowa

f

Do pracy przy użyciu ściernicy
wachlarzowej należy zawsze montować
osłonę rąk 15.

Tarcza gumowa

f

Do pracy przy użyciu gumowego talerza
szlifierskiego 16 należy zawsze montować
osłonę rąk 15.

Kolejność montażu ukazana jest na stronach
graficznych.

Nałożyć nakrętkę okrągłą

18

 i dokręcić ją klu-

czem dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

f

Do pracy przy użyciu szczotki należy
zawsze montować osłonę rąk 15.

Kolejność montażu ukazana jest na stronach
graficznych.

Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się
na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem
widełkowym.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej

10

 zastosować nakrętkę szybkomo-

cującą

11

.

f

Nakrętkę szybkomocującą 11 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi
być w nienagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 11, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 22.

Ustalić położenie
wrzeciona za pomocą
przycisku blokady

2

.

Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.

Prawidłowo
zamocowana,
nieuszkodzona
nakrętka mocująca
pozwala się łatwo
poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w kierunku
przeciwnym do ruchu
wskazówek zegara.

Mocno dokręconej nakrętki nie zwalniać nigdy
za pomocą szczypiec lub kombinerek. Stosować
wyłącznie klucz dwutrzpieniowy.

 Klucz

nasadzać, jak pokazano na rysunku.

Wymagania dotyczące narzędzi
szlifierskich

Stosować można wszystkie narzędzia robocze,
które zostały wymienione w niniejszej instrukcji
obsługi.

Dopuszczalna prędkość obrotowa [min

-1

] wzgl.

obwodowa [m/s] używanych narzędzi
roboczych musi co najmniej odpowiadać
wartościom podanym w poniższej tabeli.

Należy dlatego zwrócić uwagę na dopuszczalną

prędkość obrotową wzgl. obwodową,

 podaną

na etykiecie narzędzia szlifierskiego.

22
