 | Svenska

1 609 929 Y16 | (26.3.12)

Bosch Power Tools

Sprängskydd för kapning

f

Vid kapning med bundna slipmedel använd alltid

sprängskyddet 13.

f

Vid kapning i sten ordna med dammutsugning till den

grad det behövs.

Sprängskyddet för kapning

13

 monteras på samma sätt som

sprängskyddet för slipning

11

.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid

20

 monteras på samma sätt

som sprängskyddet för slipning

11

.

Sugkåpa för slipning

För uppsamling av dammet vid slipning av färg, lack och plast

med hårdmetallkoppskivor

8

 eller gummisliprondeller

16

med slippapper

17

 kan utsugningshuven

6

 användas. Utsug-

ningshuven

6

 får inte användas vid bearbetning av metall.

Till utsugningshuven

6

 kan en lämplig Bosch dammsugare

anslutas.
Utsugningshuven

6

 är monterad som sprängskyddet

11

.

Borstkransen kan bytas ut.

Stödhandtag

f

Använd alltid elverktyget med stödhandtag 4.

Skruva fast stödhandtaget

4

 i relation till arbetssätt till höger

eller vänster om växelhuset.

Handskydd

f

För arbeten med gummisliprondellen 16 eller med

koppborste/skivborste/lamellslipskiva skall alltid

handskyddet 15 monteras.

Fäst handskyddet

15

 med stödhandtaget

4

.

Montering av slipverktyg

f

Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

f

Berör inte slip- och kapskivorna innan de svalnat.

Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln

5

 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellås-

knappen

2

 för blockering av slipspindeln.

f

Tryck ned spindellåsknappen endast när slipspindeln

står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste

passa till stödflänsen. Använd inte reducerstycken eller adap-

ter.
Kontrollera vid användning av diamantkapskivor att rotations-

pilen på diamantkapskivan och elverktygets rotation överens-

stämmer (se rotationspil på växelhuset).
Ordningsföljden vid montering visas på grafiksidan.
För infästning av slip-/kapskivan skruva upp spännmuttern

9

och dra sedan fast den med tvåstiftsnyckeln, se avsnittet

”Snabbspännmutter ”.

f

Kontrollera efter montering och före start av slipverk-

tyget att det monterats på rätt sätt och kan rotera fritt.

Kontrollera att slipverktyget inte berör sprängskyddet

eller andra delar.

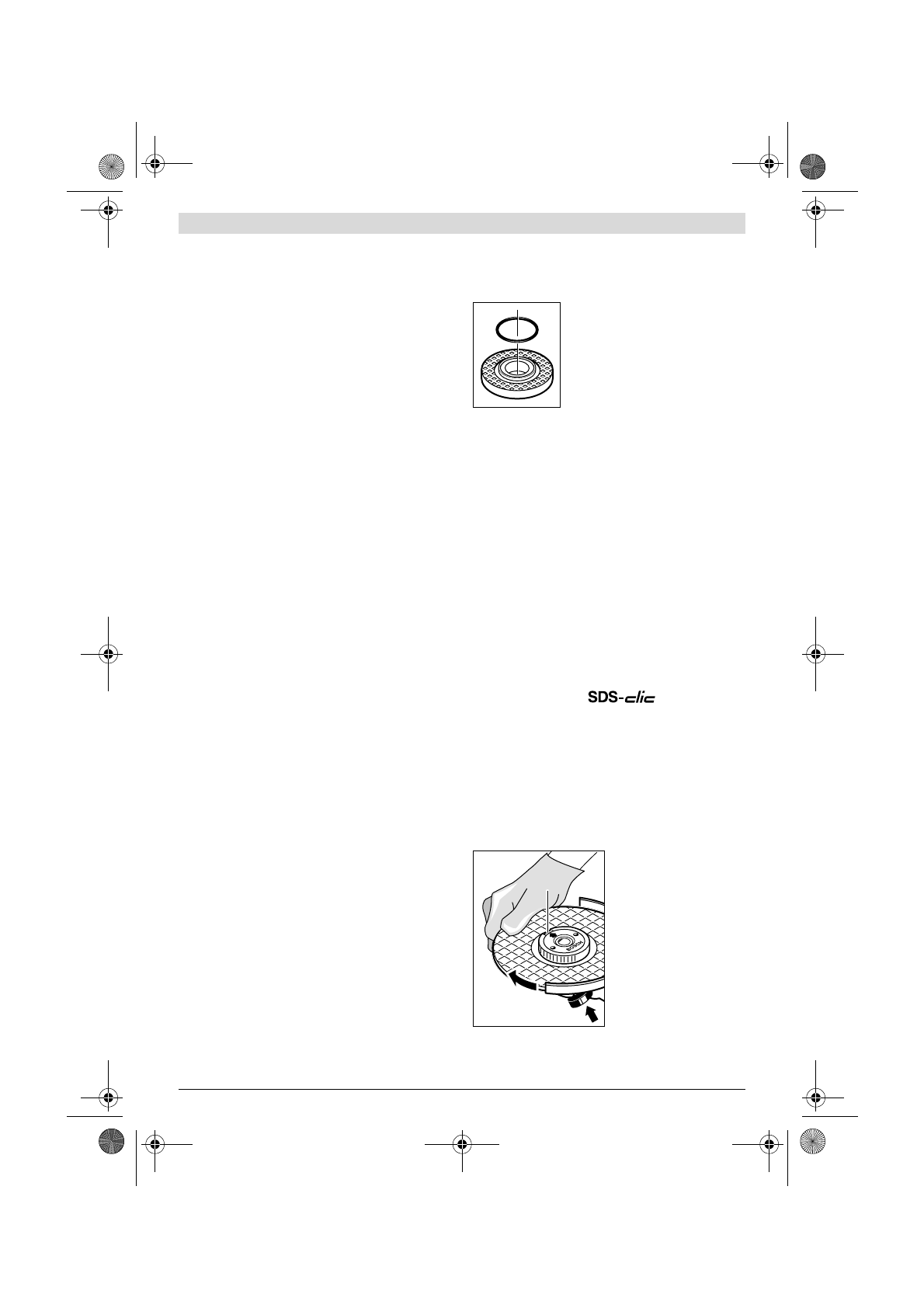

I stödflänsen

7

 är kring centreransatsen

en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

7

 före fortsatt användning

ovillkorligen bytas.

Lamellslipskiva

f

För arbeten med lamellslipskiva ska handskyddet 15

monteras.

Gummisliprondell

f

För arbeten med gummisliprondell 16 ska handskyd-

det 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.
Skruva på rundmuttern

18

 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste

f

För arbeten med koppborste eller skivborste ska hand-

skyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.
Koppborsten/skivborsten måste kunna skruvas upp på slip-

spindeln så långt att den ligger stadigt an mot slipspindelflän-

sen vid ändan på slipspindelgängan. Spänn fast koppbor-

sten/skivborsten med fast skruvnyckel.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg

kan i stället för spännmuttern

9

 snabbspännmuttern

10

användas.

f

Snabbspännmuttern 10 får endast användas för slip-

och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 10.
Se vid påskruvning till att texten på snabbspännmuttern

10 inte ligger mot slipskivan; pilen måste vara riktad mot

indexmärket 23.

Tryck på spindelns låsknapp

2

 för låsning av slipspindeln.

För åtdragning av snabb-

spännmuttern vrid slipskivan

kraftigt medurs.

23
