Italiano |
57
Bosch Power Tools
1 609 929 Y16 | (26.3.12)
Impugnatura supplementare
f
Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 4.
A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare
4
a destra oppure a sinistra del-
la testata ingranaggi.
Protezione mano
f
In caso di lavori con il platorello in gomma 16 oppure
con la spazzola a tazza/spazzola piatta (a fili intreccia-
ti)/disco lamellare, montare sempre la protezione per
le mani 15.
Fissare la protezione per le mani
15
servendosi dell’impugna-
tura supplementare
4
.
Montaggio degli utensili abrasivi
f
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
f
Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.
Durante il lavoro le
mole diventano bollenti.
Pulire la filettatura alberino
5
e tutti i componenti da montare.
Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino
2
per bloccare l’albe-
rino.
f
Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.
In caso con-
trario l’elettroutensile potrebbe subire dei danni.
Mola abrasiva da sgrosso e taglio
Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.
Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elet-
troutensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).
La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio
9
e stringerlo con la chiave a forcella, ve-
dere paragrafo «Dado di serraggio rapido ».
f
Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

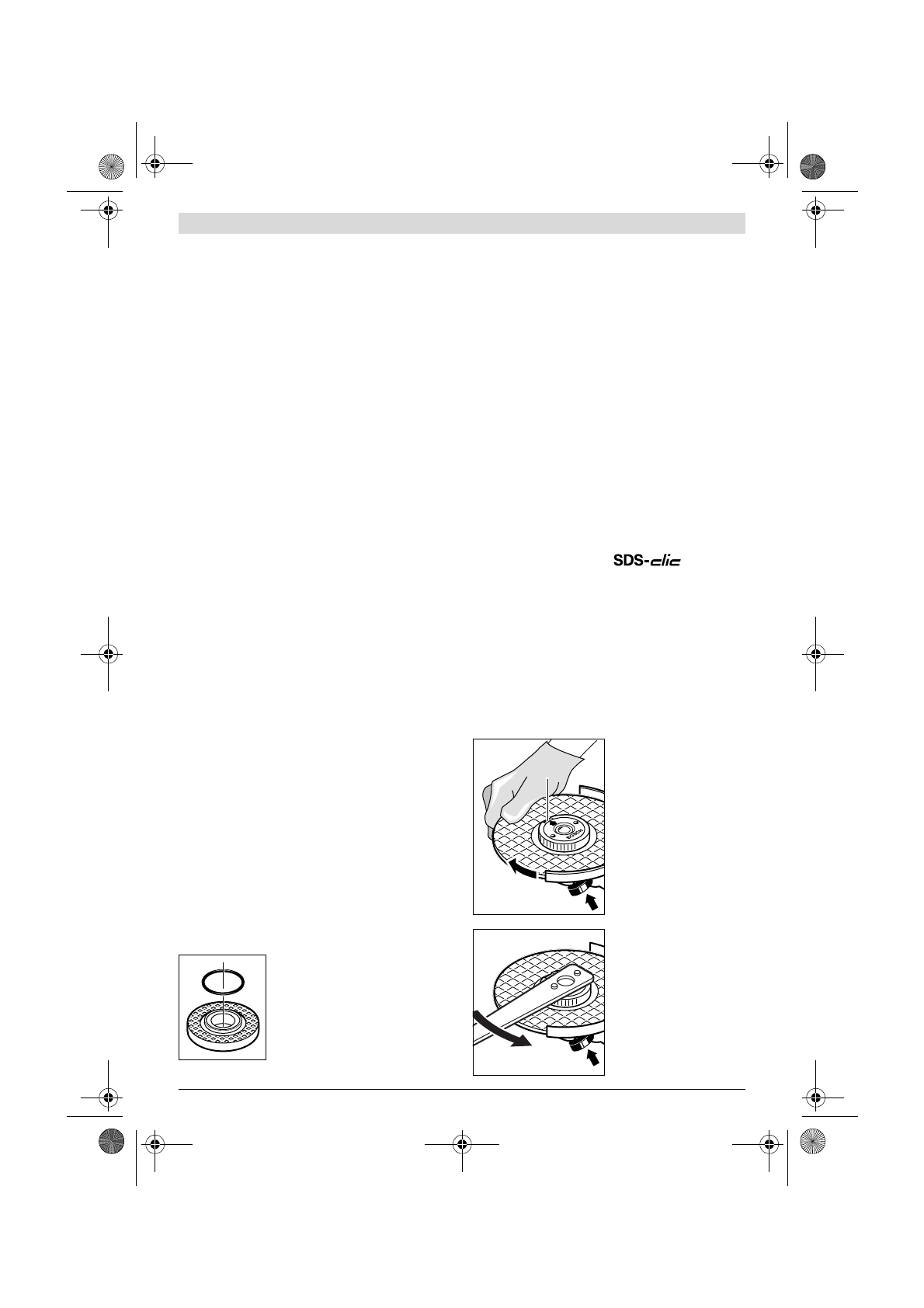

Nella flangia di supporto
7
è applicato
intorno al collare di centraggio un ele-
mento di plastica (o-ring).
Se l’o-ring
manca oppure è danneggiato,
la flan-
gia di supporto
7
deve essere assoluta-
mente sostituita prima di proseguire
con l’uso.
Disco lamellare
f
Per lavori con il disco lamellare montare sempre la pro-
tezione mano 15.
Platorello in gomma
f
Per lavori con il platorello in gomma 16 montare sem-
pre la protezione mano 15.
La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.
Avvitare il dado cilindrico
18
e stringerlo utilizzando la chiave
a forcella.
Spazzola a tazza/spazzola piatta (a fili intrecciati)
f
Per lavori con la spazzola a tazza oppure la spazzola piatta
(a fili intrecciati) montare sempre la protezione mano 15.
La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.
La spazzola a tazza/spazzola piatta deve poter essere avvitata
sulla filettatura alberino in modo da aderire perfettamente al-
la flangia del mandrino portamola alla fine dell’attacco alberi-
no filettato. Stringere bene la spazzola a tazza/spazzola piatta
(a fili intrecciati) utilizzando una chiave fissa.
Dado a serraggio rapido
Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio
9
è
possibile utilizzare il dado di serraggio rapido
10
.
f
Il dado di serraggio rapido 10 può essere utilizzato sol-
tanto per mole abrasive da sgrosso e taglio.
Utilizzare esclusivamente dadi di serraggio rapido 10 in-
tatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si trovano le
scritte del dado di serraggio rapido 10 non indichi verso il
disco abrasivo; la freccia deve indicare verso la marcatura
di posizionamento 23.
Premere il tasto di arresto al-
berino
2
in modo da bloccare
l’alberino. Per stringere forte
il dado di serraggio rapido,
ruotare la mola abrasiva con
forza in senso orario.
Un dado di serraggio rapido
intatto ed avvitato a regola
d’arte può essere sbloccato
manualmente girando in sen-
so antiorario l’anello zigrinato.
Non cercare mai di sbloccare
un dado di serraggio rapido
con una tenaglia ma utilizza-
re una chiave a forcella.
Ap-
plicare la chiave a forcella co-
me indicato nell’illustrazione.
23
