Français |
29
Bosch Power Tools
1 609 929 Y16 | (26.3.12)
Poignée supplémentaire
f
N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 4.
En fonction du mode de travail, vissez la poignée supplémen-
taire
4
du côté droit ou gauche du carter d’engrenage.
Protège-main
f
Lors de travaux avec le plateau de ponçage en caout-
chouc 16 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
15.
Montez le protège-main
15
avec la poignée supplémentaire
4
.
Montage des outils de meulage
f
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
f
Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis.
Le dis-
ques peuvent chauffer énormément durant le travail.
Nettoyez la broche d’entraînement
5
ainsi que toutes les piè-
ces à monter.
Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche
2
afin de bloquer la
broche d’entraînement.
f
N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.
Sinon,
vous pourriez endommager l’outil électroportatif.
Disque à meuler/à tronçonner
Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner diamantés,
veillez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engrena-
ge).
L’ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage
9
et serrez-le à l’aide de la clé à ergots, voir chapi-
tre « Ecrou de serrage rapide ».
f
Après avoir monté le disque à meuler et avant de met-
tre l’appareil en fonctionnement, contrôlez si l’outil est
correctement monté et s’il peut tourner librement. As-
surez-vous que le disque à meuler ne frôle pas le capot
de protection ni d’autres éléments.

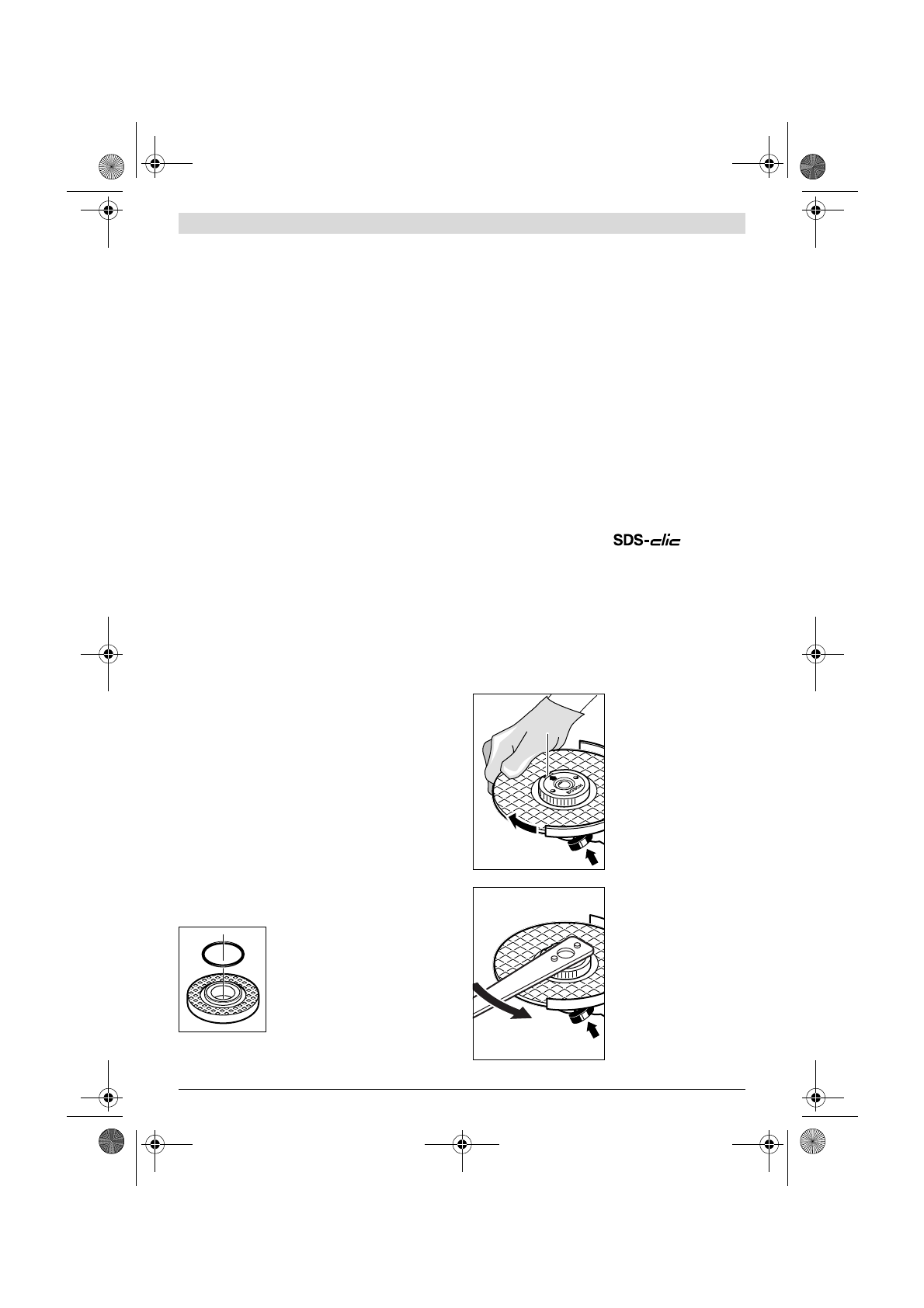

Un joint en plastique (rondelle élasti-
que) est directement monté autour de
l’alésage du flasque
7
.
Au cas où cette
rondelle élastique fasse défaut ou
qu’elle soit endommagée,
il faut abso-
lument remplacer la flasque d’entraîne-
ment
7
avant de continuer à l’utiliser
l’outil.
Plateau à lamelles
f
Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 15.
Plateau de ponçage en caoutchouc
f
Lors de travaux avec le plateau de ponçage en caout-
chouc 16, montez toujours le protège-main 15.
L’ordre du montage est indiqué sur la page des graphiques.
Montez l’écrou cylindrique
18
et serrez-le à l’aide de la clé à
ergots.
Brosse boisseau/brosse circulaire
f
Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 15.
L’ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à four-
che.
Ecrou de serrage rapide
Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide
10
au lieu de l’écrou de serrage
9
.
f
L’écrou de serrage rapide 10 ne doit être utilisé
qu’avec les disques à meuler et à dégrossir.
N’utilisez qu’un écrou de serrage rapide 10 en parfait état.
Lors du vissage, veillez à ce que la face avec le marquage
de l’écrou de serrage rapide 10 ne soit pas dirigée vers la
meule; la flèche doit être dirigée vers la marque 23.
Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche
2
. Afin de serrer
l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.
Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.
Ne desserrez jamais un
écrou de serrage rapide blo-
qué au moyen d’une pince
mais utilisez une clé à er-
gots.
Positionnez la clé à er-
gots conformément à la figure.
23
