Philips DVDR3380/51 - Инструкция по эксплуатации - Страница 20

20

Русский

Шаг 2. Дополнительные подключения

(продол жение)

Вариант 2. Использование
разъема VIDEO IN

Воспользуйтесь подключением через разъем
VIDEO, если видеокамера имеет только
один видеовыход (композитного
видеосигнала (CVBS)).

A

 Подключите разъем

VIDEO (CAM1)

передней панели устройства записи к
соответствующему выходному разъему S-
VHS или выходу Video видеокамеры.

B

  С помощью аудиокабеля (красный и белый

разъемы) подключите разъемы

AUDIO L/R

передней панели устройства записи к
выходным аудиоразъемам видеокамеры.

Перед началом работы, многократным
нажатием кнопки

REC SOURCE

 на пульте

ДУ, выберите в качестве входного сигнала
CAM1, в зависимости от типа подключения.
Дополнительные сведения см. в главе
“Запись”.

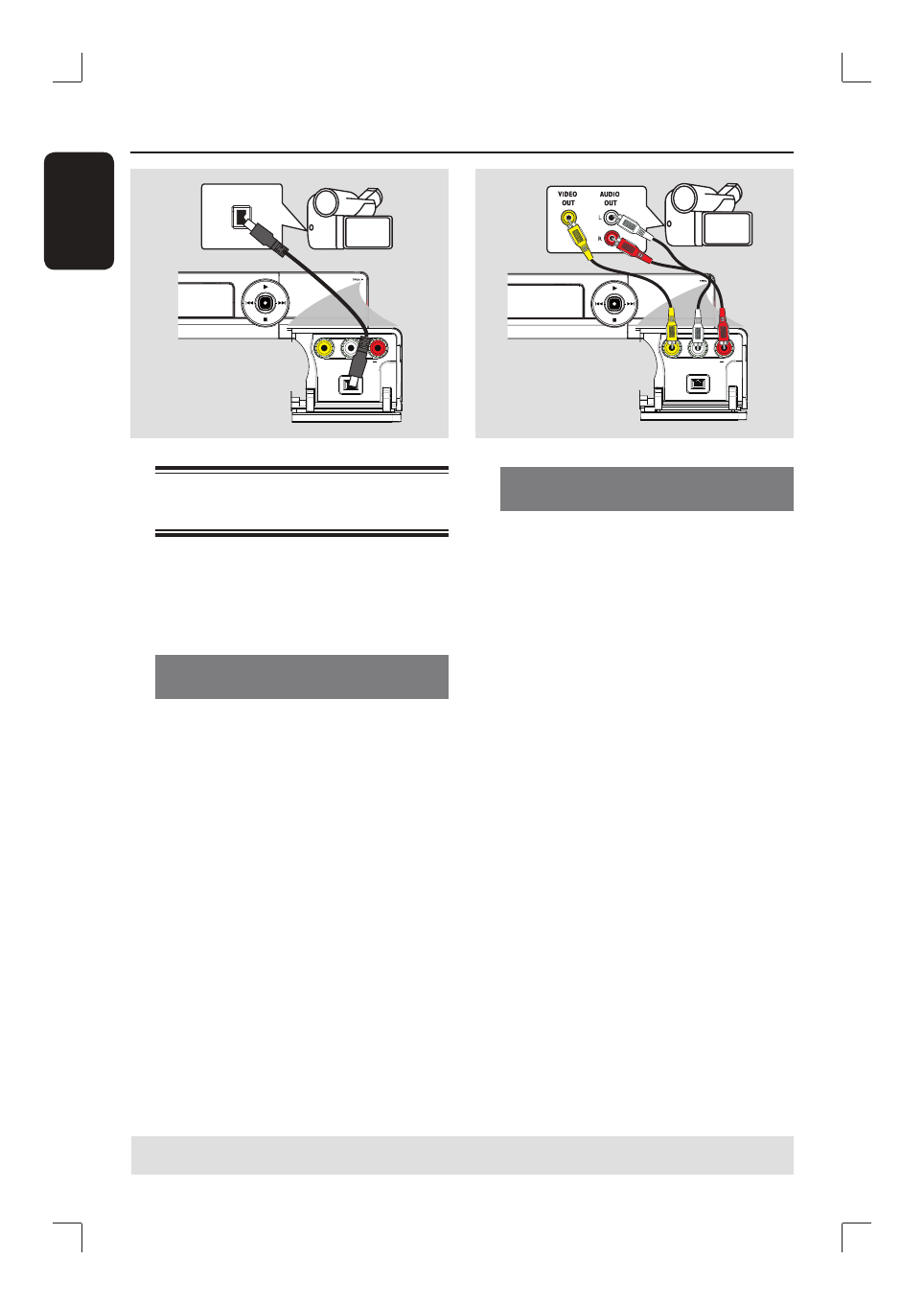

Подключение видеокамеры к
разъемам передней панели

Гнезда передней панели можно использовать
для записи с видеокамеры. Они
расположены за щитком на правой стороне
и упрощают подключение видеокамеры.

Вариант 1. Использование
разъема DV IN

Используйте этот способ, если видеокамера
относится к типу Digital Video или Digital 8.
Разъем DV соответствует стандарту i.LINK.

  С помощью 4-контактного кабеля i.LINK

(в комплект не входит) подключите разъем

DV IN

 устройства записи DVD к

соответствующему разъему DV OUT
видеокамеры.

Перед началом работы, многократным
нажатием кнопки

REC SOURCE

 на пульте

ДУ, выберите DV для входа
сигнала. Дополнительные сведения см. в
главе “Запись”.

Полезные советы:
–  Разъем DV IN не поддерживает
подключение к персональному компьютеру.
–  Запись с устройства записи DVD на
видеокамеру через разъем DV IN невозможна.

СОВЕТ:

Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.

DV OUT
