17

Русский

Шаг 2. Дополнительные подключения

Подключение к кабельному
или спутниковому ресиверу

Вариант 1

Если у кабельного или спутникового
ресивера есть только один разъем для
выхода антенны (RF OUT или TO TV),

обратитесь к разделу “Шаг 1. Основные
подключения — Подключение антенных
кабелей” для получения сведений по
подключению к телевизору.

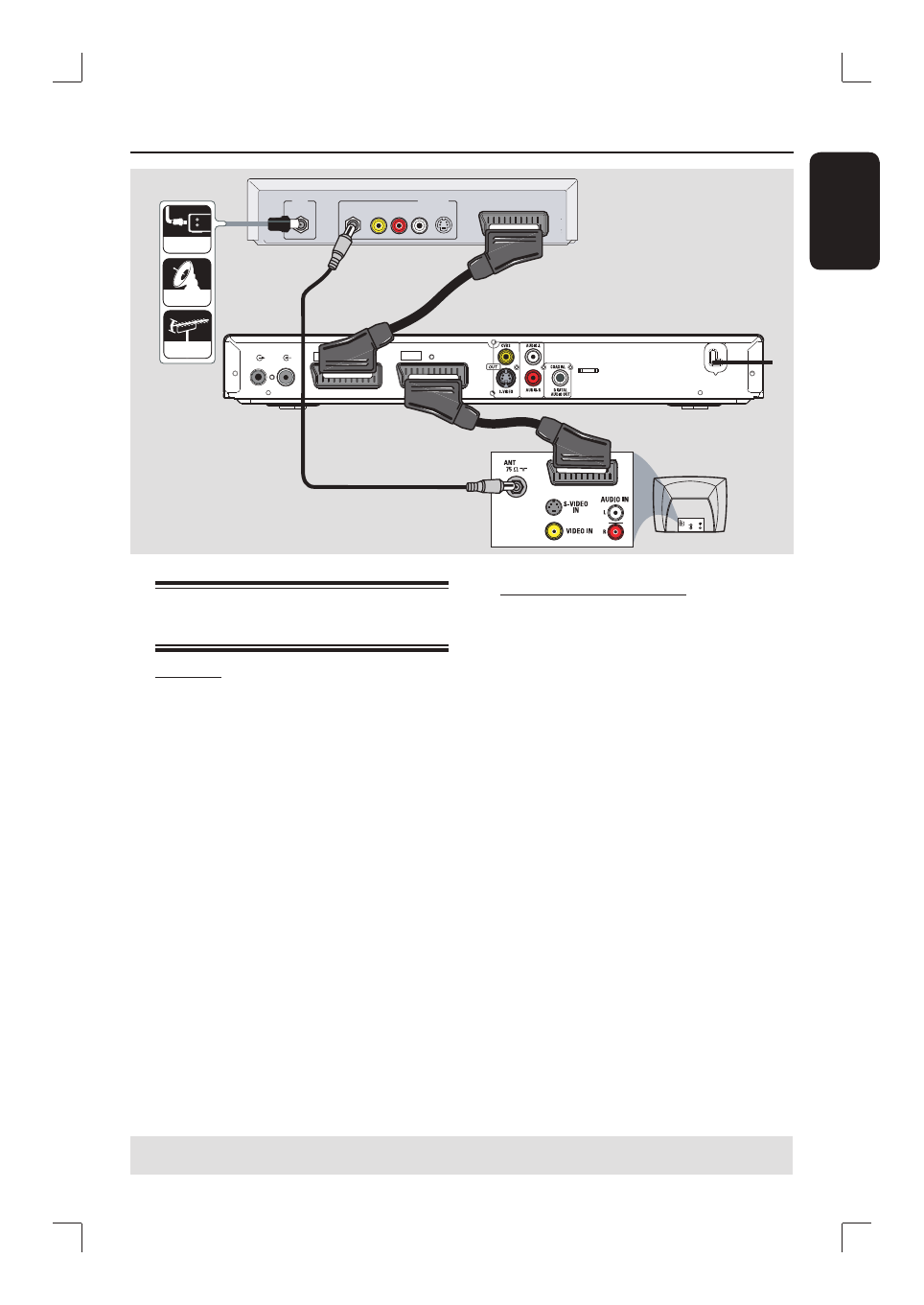

Вариант 2 (См. рисунок выше)

Если ваш кабельный или спутниковый
ресивер снабжен разъемом для
выхода Scart

A

  Оставьте существующее антенное

подключение от кабельного или
спутникового ресивера к телевизору.

B

  С помощью кабеля Scart подключите разъем

EXT1 TO TV-I/O

 устройства записи DVD к

соответствующему разъему SCART
телевизора.

C

  Другим кабелем Scart подключите разъем

EXT2 AUX-I/O

 устройства записи DVD к

выходному разъему Scart (или обозначенному
как TV OUT или TO TV) кабельного или
спутникового ресивера.

Для запуска воспроизведения выберите
телевизионный канал непосредственно на
кабельном или спутниковом ресивере. Для
просмотра изображения с подключенного
внешнего устройства нажмите кнопку

TV/DVD

 на пульте ДУ.

СОВЕТ:

Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.

B

C

ANTENNA-IN

TV-OUT

~

MAINS

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

AU D IO

O U T

S- V ID E O

IN

V ID E O   IN

TV

RF

S-VIDEO

OUT

IN

AUDIO

R             L

VIDEO

TO TV

CABLE

SATELLITE

ANTENNA

Задняя панель
телевизионной приставки
или спутникового ресивера
(только для примера)

A
