68

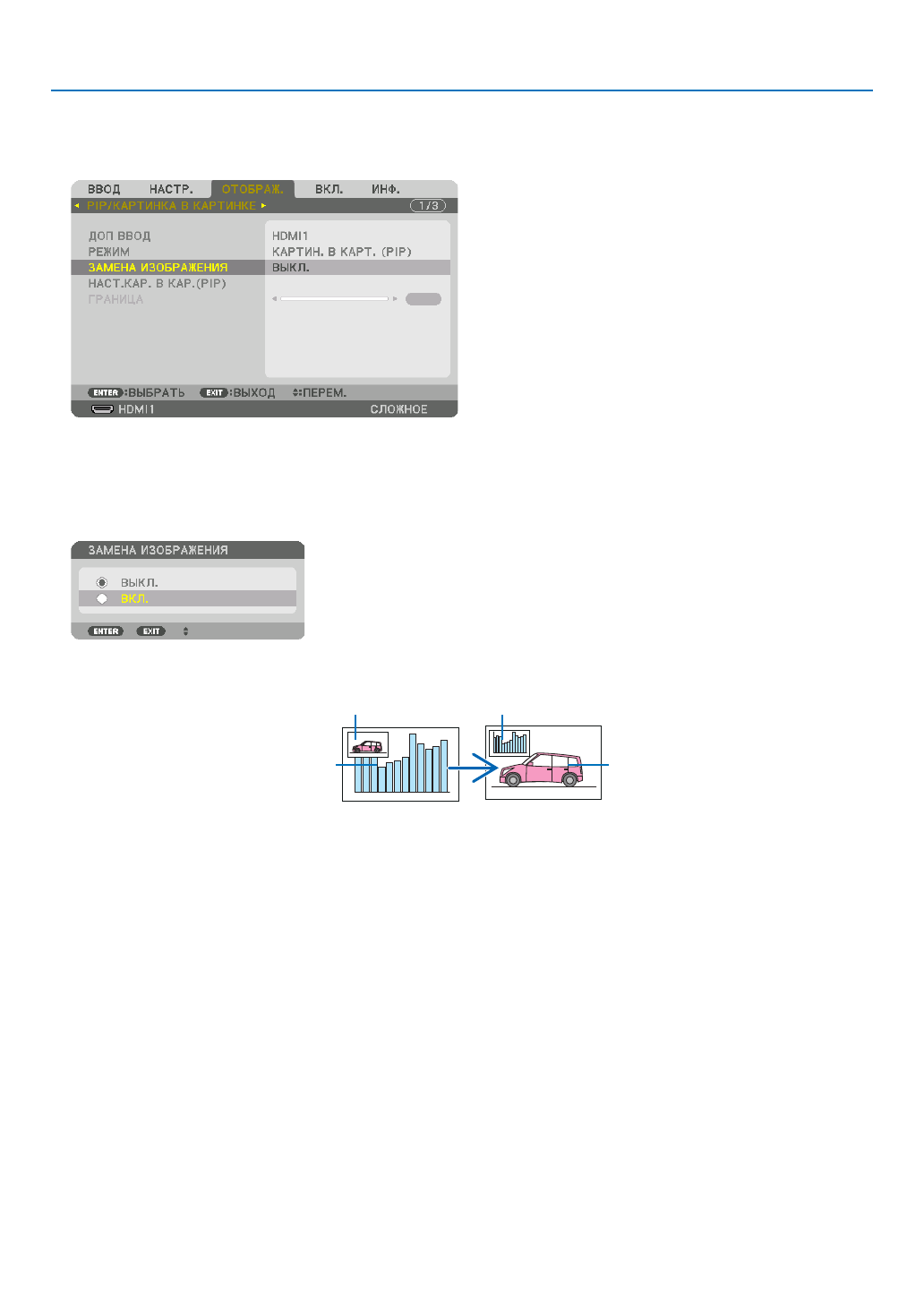

4. Мультиэкранное проецирование
Переключение главного дисплея на вспомогательный дисплей и наоборот
1. Нажмите кнопку MENU для отображения экранного меню и выберите [ОТОБРАЖ.]
→
[PIP/КАРТИНКА В КАР-
ТИНКЕ].
Это вызовет отображение экрана [PIP/КАРТИНКА В КАРТИНКЕ] в экранном меню.
2. Выберите [ЗАМЕНА ИЗОБРАЖЕНИЯ] с помощью кнопок
▼
/
▲
, а затем нажмите кнопку ENTER.
Откройте экран для переключения положения дисплеев.
3. Выберите [ВКЛ.] с помощью кнопки
▼
, а затем нажмите кнопку ENTER.
Видео главного дисплея переключится на видео вспомогательного дисплея.
При выборе «ВЫКЛ.»
При выборе «ВКЛ.»
Видео вспомогательного дисплея
Видео главного дисплея
Видео вспомогательного дисплея
Видео главного дисплея
Выходной сигнал из выходного разъема HDBaseT OUT/Ethernet не изменяется, даже если положение дисплеев пере-
ключается.
4. Нажмите кнопку MENU.
Экранное меню исчезнет.
