148
6. Установка и подключение
Подключение к передающему устройству HDBaseT (продается отдельно)
Используйте доступный в продаже кабель локальной сети для подключения порта HDBaseT IN/Ethernet проектора
(RJ-45) к доступному в продаже передающему устройству HDBaseT.
Порт HDBaseT IN/Ethernet проектора поддерживает сигналы HDMI (HDCP) от передающих устройств, управляющие сиг-
налы с внешних устройств (последовательные, по локальной сети) и сигналы дистанционного управления (ИК-команды).
• Информацию, касающуюся соединения со внешними устройствами, см. в руководстве пользователя передающего
устройства HDBaseT.

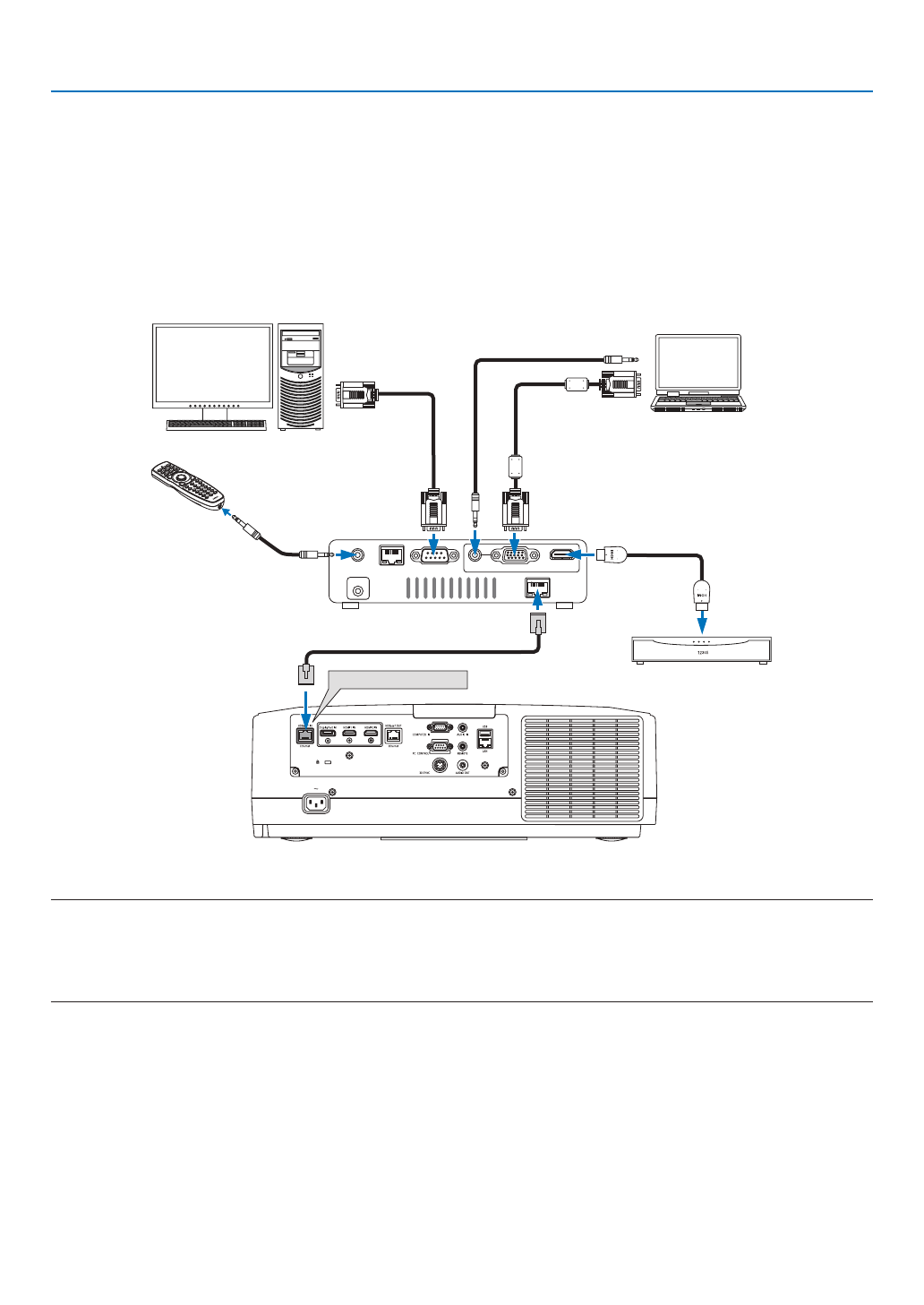

Пример соединения
RS-232C
LAN
AUDIO IN
HDMI IN
Wired-Remote
DC IN
HDBaseT
COMPUTER IN
HDBaseT IN/Ethernet
Компьютер (для управления)
Компьютер (для вывода)
Пример передающего устройства
Пульт дистанционного
управления нашей компании
(RD-465E)
Видеоустройство с выходным разъемом HDMI
ПРИМЕЧАНИЕ:
• Используйте экранированный кабель витой пары (STP) категории 5е или выше в качестве LAN-кабеля (продается отдельно).
• Максимальное расстояние для передачи по LAN-кабелю составляет 100 м. (максимальное расстояние составляет 70 м для сигнала 4K)
• Не используйте другое передающее оборудование между проектором и передающим оборудованием. В результате качество изображения может ухудшиться.
• Не гарантируется работа данного проектора со всеми доступными в продаже передающими устройствами HDBaseT.
