25
2. Проецирование изображения (основные операции)
Подходящий объектив: NP11FL
При использовании объектива NP11FL настройте фокус и скорректируйте искажение изображения.
Подготовка:
Нажмите и удерживайте кнопку SHIFT/HOME POSITION на корпусе дольше 2 секунд для возврата объектива в начальное
положение.

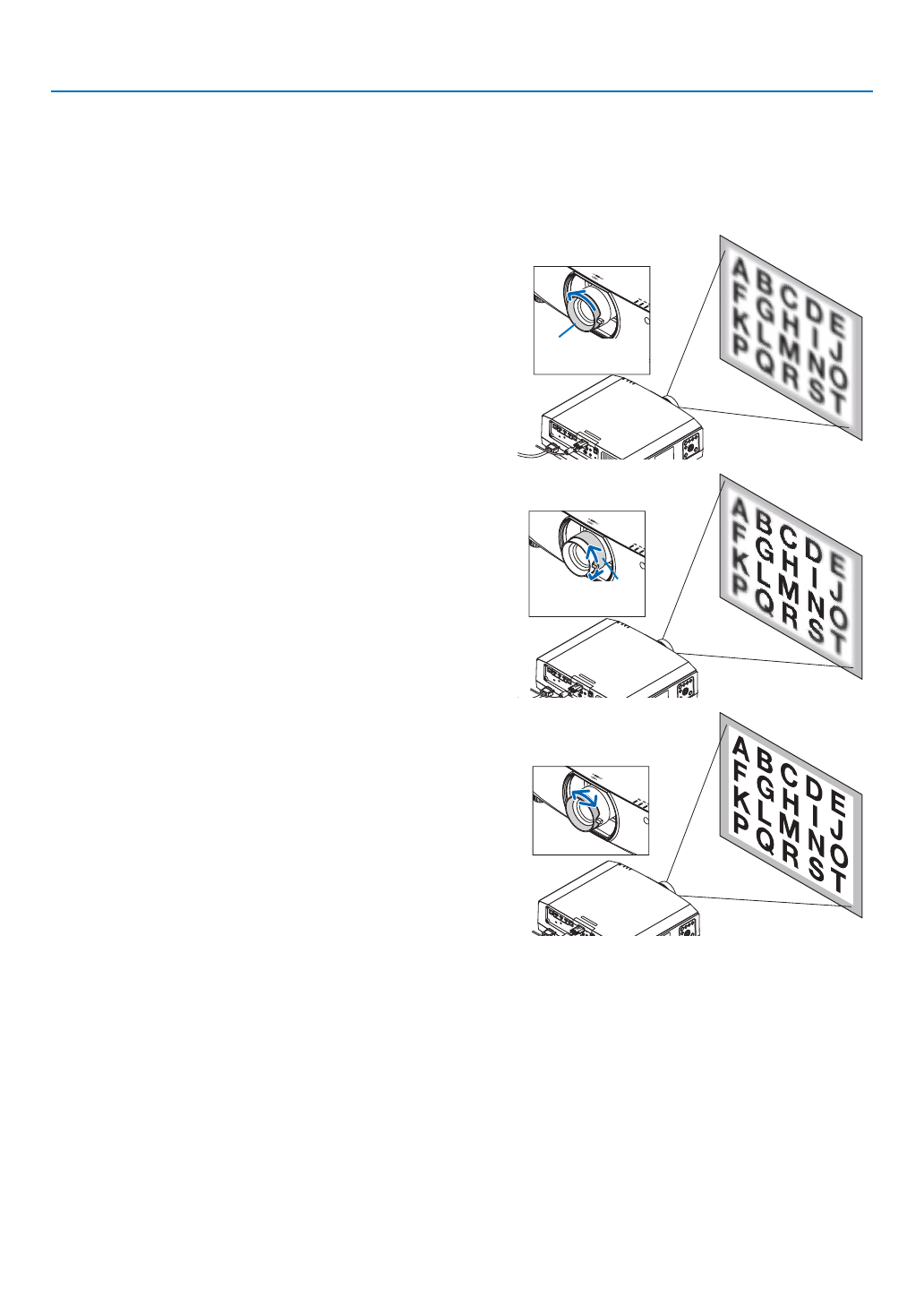

1. Поверните кольцо корректировки искажения влево.
Кольцо коррек-
ции искажения
2. Поверните регулятор фокуса по часовой и против часо-
вой стрелки, чтобы настроить фокус в центре экрана.
Регулятор
фокуса
3. Используйте кольцо корректировки искажения, чтобы
скорректировать искажение экрана.
(При этом также выполняется фокусировка периферийной
области экрана.)
4. Используйте регулятор фокуса, чтобы настроить
фокус по всему экрану.
* Если изображение в центре экрана не сфокусировано,
немного поверните кольцо корректировки искажения
против часовой стрелки. Теперь фокус в центре экрана
можно настроить с помощью регулятора фокуса.
