2. Проецирование изображения (основные операции)
Подходящий объектив: NP30ZL

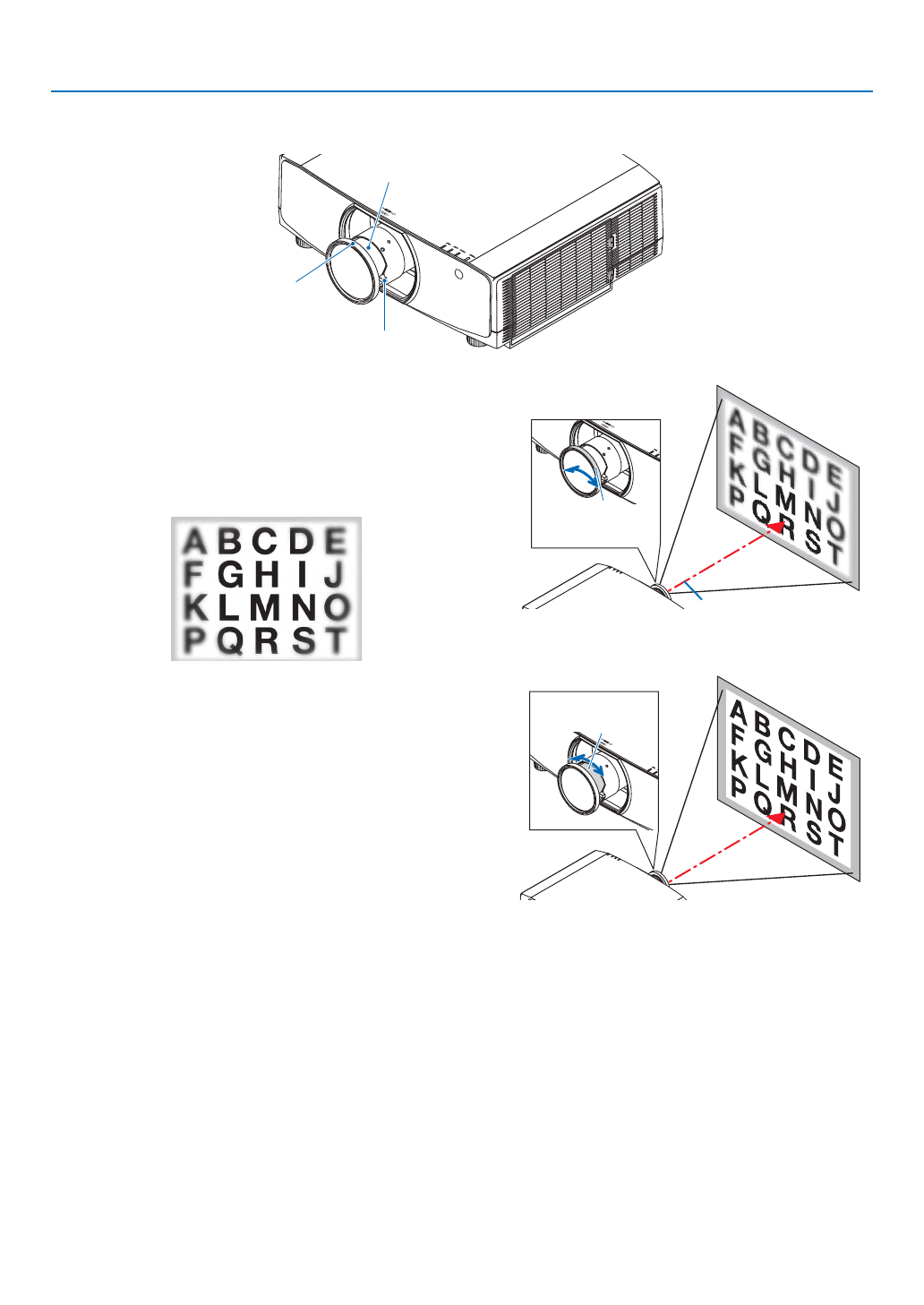

Объектив NP30ZL выравнивает фокусировку в периферийной области вокруг оптической оси.
Кольцо фокусировки в периферийной области
Кольцо фокусировки
Рычаг изменения фокусного расстояния
1. Поверните кольцо фокусировки влево и вправо, чтобы
выровнять рамку фокусировки вокруг оптической оси.
* На рисунке показан пример, когда объектив сдвинут
вверх. Регулируется нижняя часть экрана.
Если объектив находится в центре, то регулируется
центр экрана.
Кольцо фокуси-
ровки
Оптическая ось
2. Поверните кольцо фокусировки в периферийной об-
ласти влево и вправо, чтобы выровнять фокусировку
периферийной области экрана.
На этом этапе фокус вокруг оптической оси, настроенный
в шаге (1), остается неизменным.
Кольцо фокусировки в
периферийной области
