26

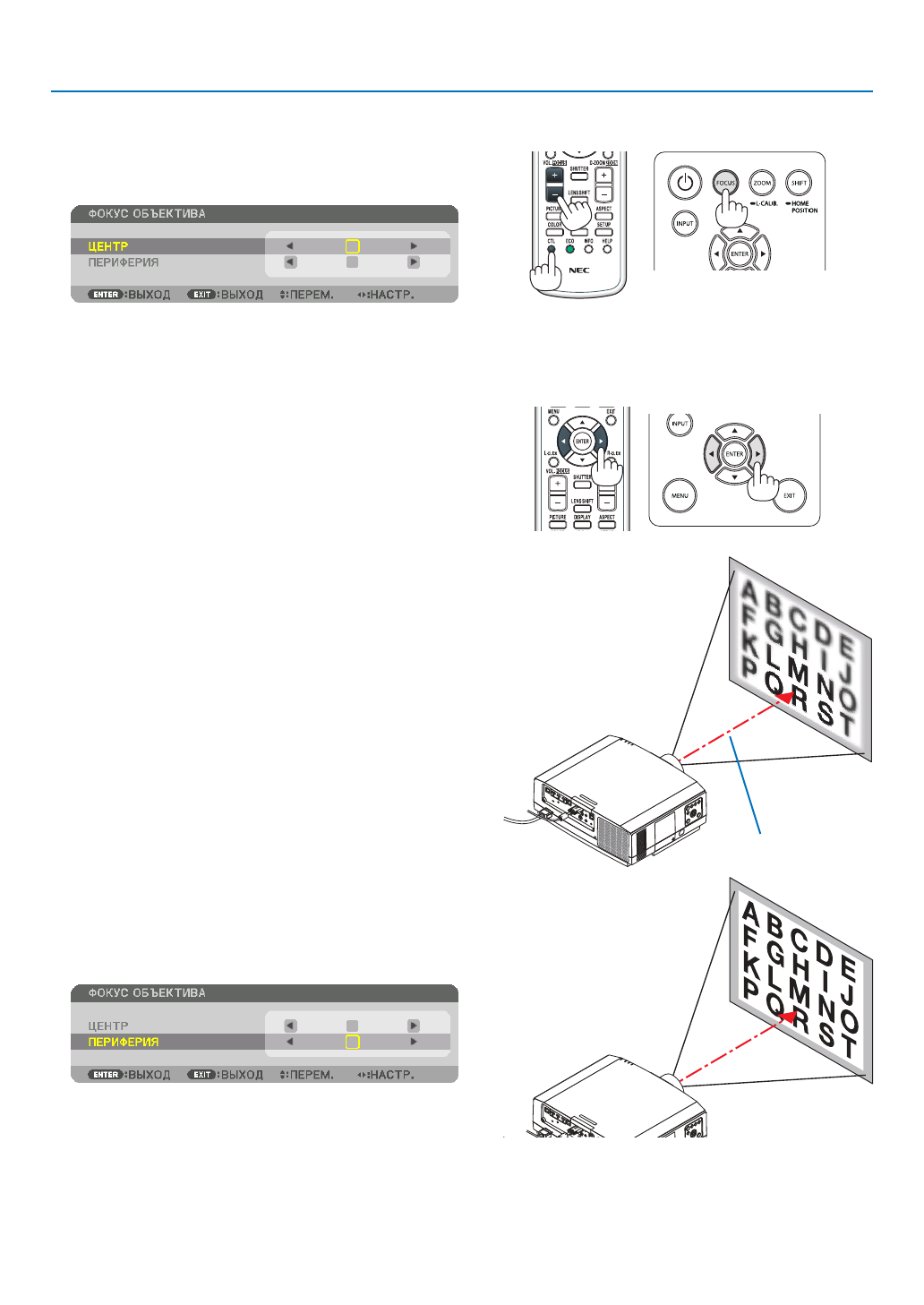

2. Проецирование изображения (основные операции)
Подходящий объектив: NP40ZL/NP41ZL
1. Нажмите кнопку FOCUS на корпусе проектора.
Появится экран управления ФОКУСИРОВКОЙ ОБЪЕКТИВА.
* Отрегулируйте фокус кнопками
◀▶
. Или нажмите
и удерживайте кнопку CTL, а затем нажмите кнопку
VOLUME/FOCUS +/- на пульте дистанционного управле-
ния.
2. Если курсор находится в ЦЕНТРЕ экранного меню, на-
жмите кнопку
◀
или
▶
для выравнивания фокуса вокруг
оптической оси.
* На рисунке показан пример, когда объектив сдвинут
вверх. Выравнивается фокус в нижней части экрана.
Если объектив находится в центре, выравнивается
фокус в центре экрана.
Оптическая ось
3. Нажмите кнопку
▼
для выбора ПЕРИФЕРИЯ в экранном
меню, а затем нажмите кнопку
◀
или
▶
для выравни-
вания фокуса в периферийной области экрана. Во время
выполнения данной операции фокус вокруг оптической
оси будет сохраняться.
