8. Приложение
❽
Поиск и устранение неисправностей
Этот раздел поможет решить проблемы, которые могут возникать при подготовке к работе и в процессе эксплуатации
проектора.

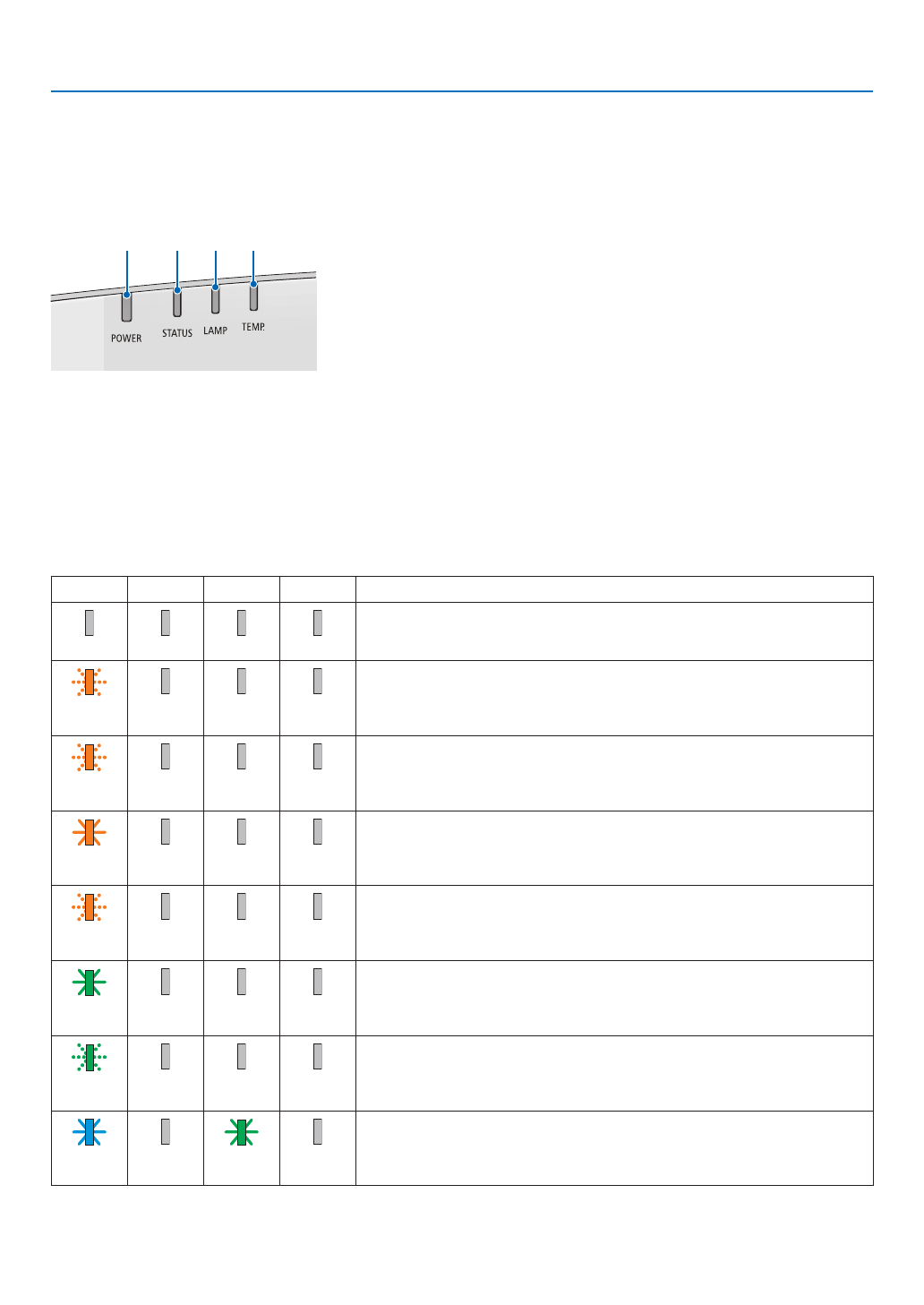

Функции индикаторов
② ③ ④
①
①
Индикатор POWER
Этот индикатор информирует о состоянии питания проектора.
②
Индикатор STATUS
Этот индикатор горит/мигает при нажатии кнопки во время использова-
ния функции БЛОК. ПАНЕЛИ УПРАВЛ. или при выполнении калибровки
объектива и тех или иных операций.
③
Индикатор LAMP
Этот индикатор информирует о состоянии лампы, времени использования
лампы и состоянии ЭКО режима.
④
Индикатор TEMP.
Это индикатор информирует о перегреве или переохлаждении проектора
при слишком высокой или слишком низкой температуре окружающей
среды.
Сообщение индикатора (сообщение о состоянии)
POWER
STATUS
LAMP
TEMP.
Состояние проектора
Питание выключено
Выкл�
Выкл�
Выкл�
Выкл�
В режиме ожидания (режим ожидания – НОРМАЛЬНЫЙ и сеть готова к работе).
Оранжевый
(мигает*
1
)
Выкл�
Выкл�
Выкл�
В режиме ожидания (режим ожидания – НОРМАЛЬНЫЙ, сеть недоступна).
Оранжевый
(мигает*
2
)
Выкл�
Выкл�
Выкл�
В режиме ожидания (режим ожидания – НОРМАЛЬНЫЙ и сеть доступна).
Оранжевый
(горит)
Выкл�
Выкл�
Выкл�
Время включения при активации таймера программы. (в режиме ожидания)
Оранжевый
(мигает*
3
)
Выкл�
Выкл�
Выкл�
В спящем режиме
Зеленый
(горит)
Выкл�
Выкл�
Выкл�
Время включения при активации таймера программы. (в спящем режиме)
Зеленый
(мигает*
3
)
Выкл�
Выкл�
Выкл�
Запитанное состояние (ЭКО режим выключен)
Синий
(горит)
Выкл�
Зеленый
(горит)
Выкл�
