51
4. Функции удобства
9
Использование кабеля передачи сигнала VGA для эксплуатации
проек-тора (Виртуальный удаленный доступ)
С помощью утилиты «Virtual Remote Tool» (на CD для проектора компании NEC) виртуальный пульт дистанционного
управления (или панель инструментов) можно увидеть на мониторе компьютера.
Это поможет выполнить такие операции, как включение и выключение питания, выбор сигнала с помощью сигналь-
ного кабеля VGA.

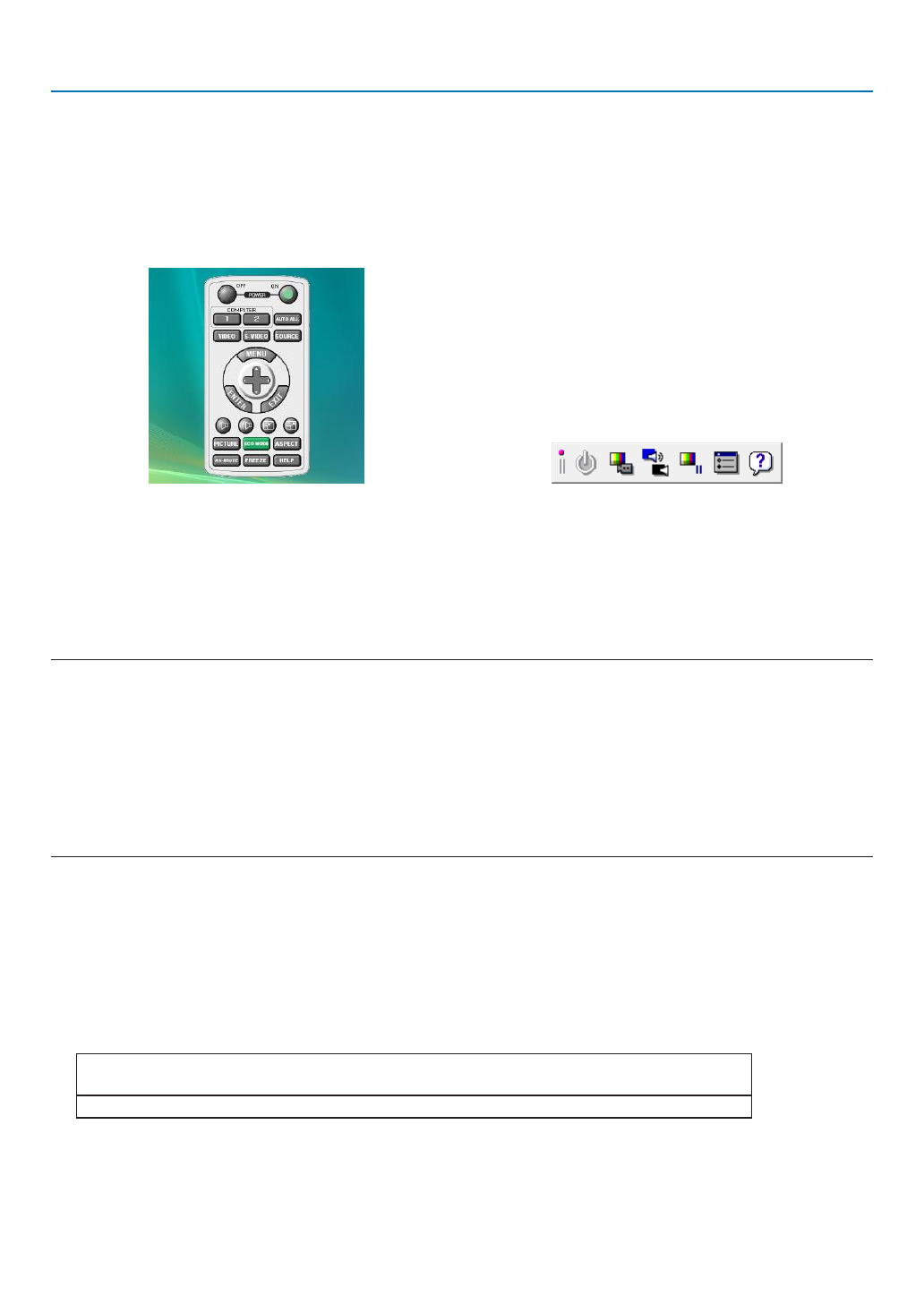

Виртуальный пульт дистанционного управления
Панель инструментов
В этом разделе рассматриваются основные положения для подготовки к использованию Virtual Remote Tool.
Дополнительную информацию по использованию Virtual Remote Tool см. в справке Virtual Remote Tool. (
→
стр.
)
Шаг 1: Установите Virtual Remote Tool на компьютер. (
→
Шаг 2: Подсоедините проектор к компьютеру. (
→
стр.
)
Шаг 3: Запустите Virtual Remote Tool. (
→
ПРИМЕЧАНИЕ:
• Если на Вашем переключателе источника выбран [КОМПЬЮТЕР 1], виртуальный пульт дистанционного управления или панель инструментов будут
отображены так же, как и экран Вашего компьютера.
• С помощью сигнального кабеля VGA подсоедините разъем COMPUTER 1 IN непосредственно к разъему монитора компьютера, чтобы использовать Virtual
Remote Tool.
Использование переключателя или кабелей, отличных от поставляемого сигнального кабеля VGA, может стать причиной сбоя в сигнальном соедине
-
нии.
Разъем VGA кабеля:
для DDC/CI требуются 12 и 15 выводы.
• Virtual Remote Tool может не работать из-за характеристик компьютера, версии графического адаптера или драйверов.
СОВЕТ:
• Разъем COMPUTER 1 IN проектора поддерживает DDC/CI (Display Data Channel Command Interface). DDC/CI это стандартный интерфейс для двунаправленного
соединения: монитор/проектор и компьютер.
• Для получения обновленной информации о Virtual Remote Tool посетите наш Интернет сайт:
http://www.nec-display.com/dl/en/index.html
Шаг 1: Установка Virtual Remote Tool на компьютер
Поддерживаемые ОС
Virtual Remote Tool будет работать со следующими операционными системами.
Windows Vista Home Basic *
1
, Windows Vista Home Premium *
1
, Windows Vista Business *
1
,
Windows Vista Enterprise *
1
, Windows Vista Ultimate *
1
Windows XP Home Edition *
2
, Windows XP Professional *
2
, Windows 2000 Professional *
2
*1: Поддерживает 32-bit версию.
*2: Для работы Virtual Remote Tool требуется «Microsoft .NET Framework Version 2.0» или более поздние версии.
Microsoft .NET Framework Version 2.0 или более поздние версии доступны на сайте Microsoft. Установите Microsoft
.NET Framework Version 2.0 или более поздние версии на компьютер. Windows 2000 Professional поддерживает
только Microsoft .NET Framework Version 2.0.
