Кнопка [Off/Reset] (Выкл./Сброс) не выполняет
функции защитного переключателя. Она не
отключает преобразователь частоты от сети.
1.2 Введение
1.2.1 Список литературы
Настоящее краткое руководство содержит основные
сведения, необходимые для монтажа и эксплуатации
преобразователя частоты. Дополнительную
информацию можно найти на прилагаемом компакт-
диске или загрузить с сайта:
www.danfoss.com/BusinessAreas/DrivesSolutions/Documen-
tations/Technical+Documentation.htm
1.2.2 Разрешения
Таблица 1.2
Корпус IP54 преобразователя
частоты не соответствует
требованиям UL.
Таблица 1.3
1.2.3 Сеть ИТ
ПРЕДУПРЕЖДЕНИЕ
Сеть ИТ
Монтаж на изолированной сети электропитания, т.е.
сети ИТ.
Макс. напряжение питания, допустимое при
подключении к сети: 440 В (блоки 3 x 380–480 В).
Для устройств IP20 200–240 В 0,25–11 кВт и 380–480 В
IP20 0,37–22 кВт при использовании сети ИТ разомкните
выключатель фильтра ВЧ-помех, открутив болт со
стороны преобразователя частоты.
130BB612.10
1

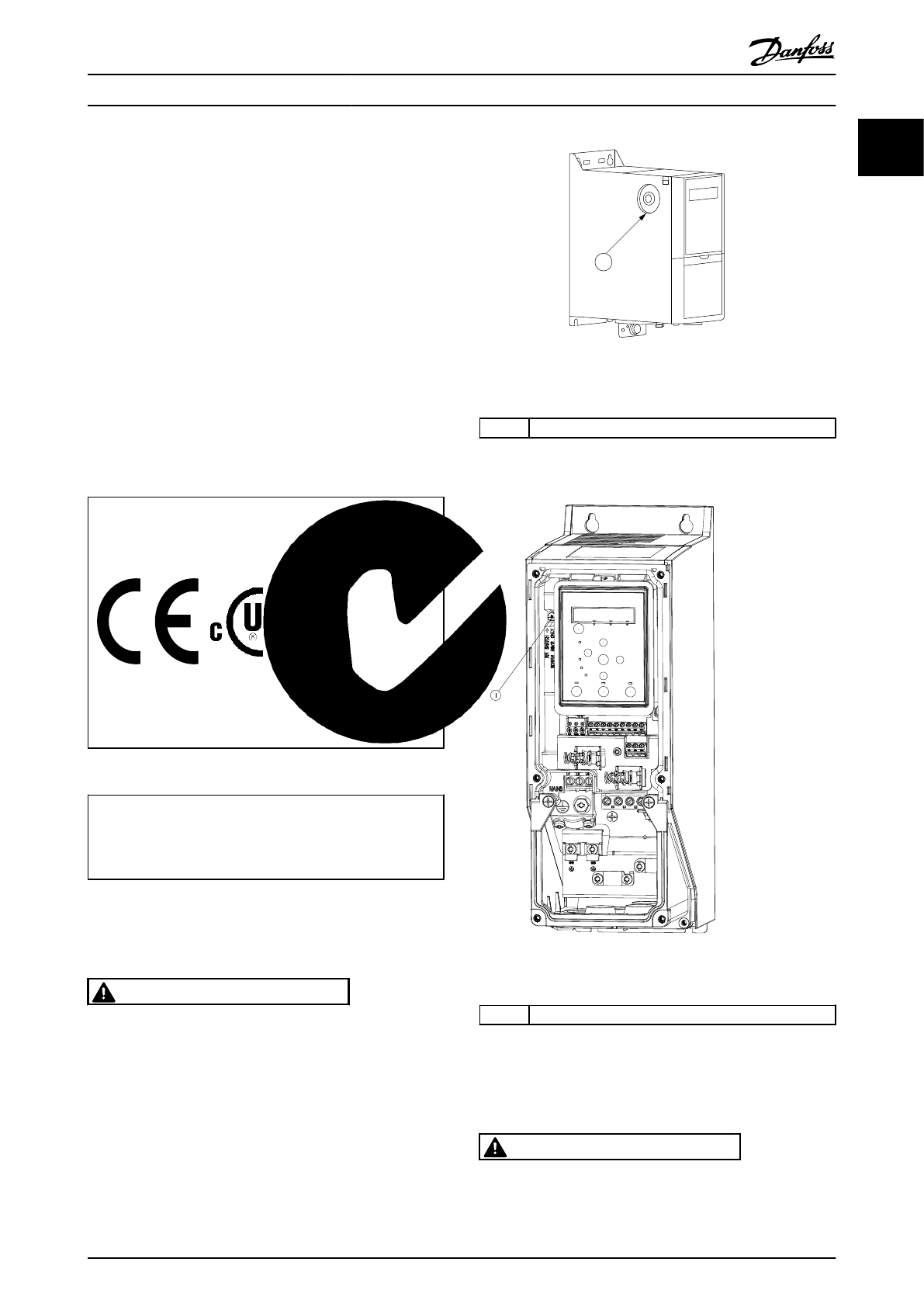

Рисунок 1.1 Устройства IP20 200–240 В 0,25–11 кВт, IP20 0,37–
22 кВт 380–480 В.
1
Болт ЭМС
Таблица 1.4
130BC251.10
Рисунок 1.2 IP54 400 В 0,75–18,5 кВт
1
Болт ЭМС
Таблица 1.5
На всех блоках для параметра установите значение
[
Выкл.
], если в работе используется питания от сети ИТ.
ПРЕДУПРЕЖДЕНИЕ
При повторной установке используйте только болт
M3x12.
Краткое руководство
Краткое руководство по приводу VLT
®
HVAC Basic Drive
MG18A450 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
1
1
