1.3.8 Клеммы управления

IP20   200–240   В   0,25–11   кВт   и   IP20   380–480   В   0,37–22   кВт:

130BB622.10

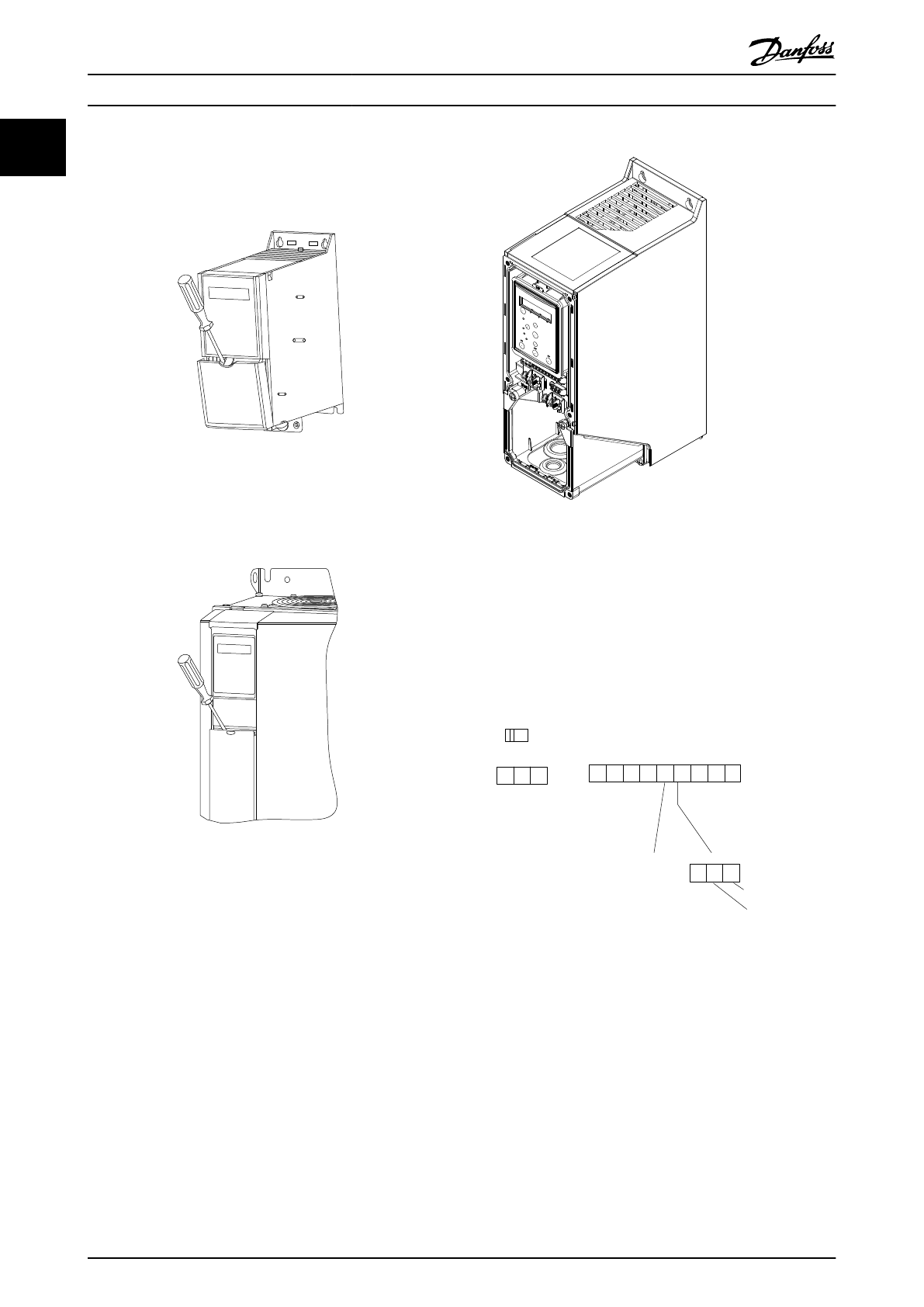

Рисунок   1.22   Расположение   клемм   управления

1.

Вставьте   отвертку   под   клеммную   крышку,
чтобы   открыть   защелку.

2.

Поверните   отвертку   и   откройте   крышку.

130BB624.10

Рисунок   1.23   IP20   380–480   В   30–90   кВт

1.

Вставьте   отвертку   под   клеммную   крышку,
чтобы   открыть   защелку.

2.

Поверните   отвертку   и   откройте   крышку.

Настройка   режима   цифрового   входа   18,   19   и   27
выполняется   в

5-00   Digital   Input   Mode

  (PNP   —   значение

по   умолчанию),   а   настройка   режима   цифрового   входа
29   выполняется   в

5-03   Digital   Input   29   Mode

  (PNP   —

значение   по   умолчанию).

130BC249.10

Рисунок   1.24   IP54   400   В   0,75–7,5   кВт

1.

Снимите   переднюю   крышку.

Клеммы   управления
Все   клеммы   управления   преобразователя   частоты
показаны   на

Рисунок   1.25

.   Для   работы   преобразователя

частоты   необходимо   подать   сигнал   пуска   (клемма   18),
обеспечивающий   соединение   между   клеммой   12-27   и
аналоговым   заданием   (клемма   53   или   54   и   55).

18 19

12   20  55

27 29 42 45 50 53 54

DIGI IN

DIGI IN

DIGI IN

DIGI IN

61 68 69

N

P

C

OMM. GND

+24V

0/4-20mA A OUT / DIG OUT

0/4-20mA A OUT / DIG OUT

GND

GND

10V/20mA IN

10V/20mA IN

10V OUT

130BB625.10

BUS TER.

OFF

ON

Рисунок   1.25   Клеммы   управления
