1.4 Программирование
1.4.1 Программирование с помощью
панели местного управления (LCP)
ПРИМЕЧАНИЕ
Преобразователь частоты может быть
запрограммирован с ПК через коммуникационный порт
RS-485 COM с помощью программы настройки MCT 10
Set-up Software. Используйте код 130B1000 для заказа
программы или загрузите ее с веб-сайта компании
Danfoss
: www.danfoss.com/BusinessAreas/DrivesSolutions/
softwaredownload
1.4.2 Панель местного управления (LCP)
Для LCP FC 101 допустимы следующие команды. LCP
разделена на четыре функциональные зоны.
А. Буквенно-цифровой дисплей
B. Кнопка меню
C. Навигационные кнопки и световые
индикаторы (светодиоды)
D. Кнопки управления и световые индикаторы
(светодиоды)
130BB765.11
B
ac
k
Com.
1-20 Motor Power
[5] 0.37kW - 0.5HP
Setup 1
A
B
1
12
13
14
15
11
11
10
9
8
7
6
5
4
3
2
C
D
Status
Main
Menu
Quick
Menu
Hand
On
OK
Menu
Off
Reset
Auto
On
Alarm
Warn.
On
11

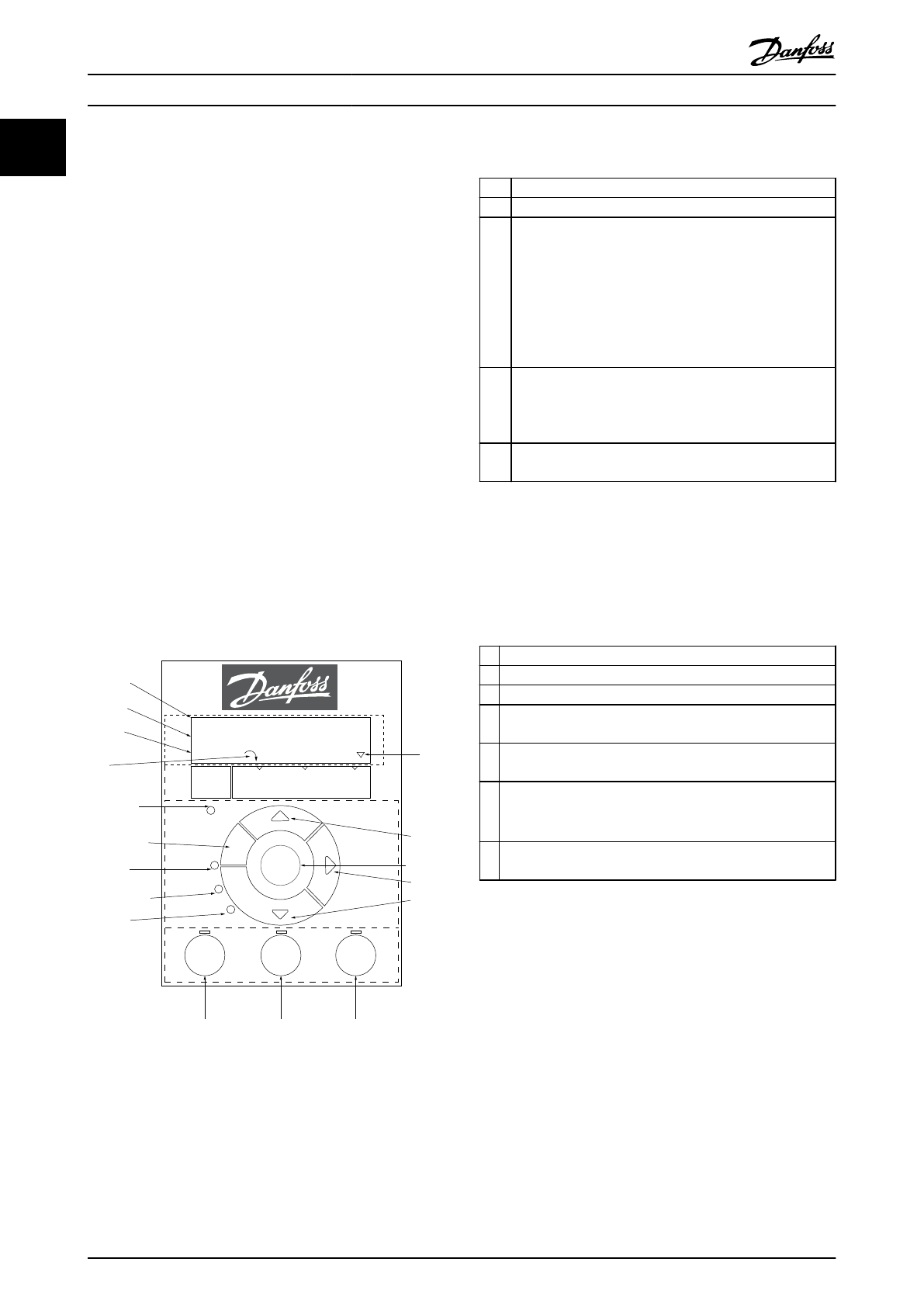

Рисунок 1.27
A. Буквенно-цифровой дисплей
Жидкокристаллический дисплей имеет фоновую
подсветку и две буквенно-цифровые строки. Все данные
отображаются на LCP.
Дисплей используется для отображения информации.
1
Номер и название параметра.
2
Значение параметра.
3
Номер набора показывает активный набор и
редактируемый набор. Если один и тот же набор
является и активным, и редактируемым, отображается
только номер активного набора (заводская настройка).
Если активный и редактируемый наборы разные, на
дисплее отображаются оба номера (набор 12).
Мигающий номер означает редактируемый набор
параметров.
4
Направление вращения двигателя показано слева в
нижней части дисплея и обозначается небольшой
стрелкой, направленной либо по часовой стрелке, либо
против часовой стрелки.
5
Треугольник показывает, что LCP находится в меню
состояния, быстром меню или главном меню.
Таблица 1.23
B. Кнопка меню
Используйте кнопку меню для выбора между меню
состояния, быстрым меню или главным меню.
C. Навигационные кнопки и световые индикаторы
(светодиоды)
6
Светодиод Com: мигает при наличии связи по шине.
7
Зеленый светодиод/On: секция управления работает.
8
Желтый светодиод/Warn.: обозначает предупреждение.
9
Мигающий красный светодиод/Alarm: обозначает
аварийный сигнал.
10 [Back] (Назад): позволяет вернуться к предыдущему шагу
или уровню в структуре перемещений.
11 [
▲
] [
▼
] [
►
]: используются для перехода между группами
параметров, параметрами и в пределах параметров.
Также используются для настройки местного задания.
12 [OK]: используется для выбора параметра и принятия
изменений, внесенных в значение параметра
Таблица 1.24
Краткое руководство
Краткое руководство по приводу VLT
®
HVAC Basic Drive
20
MG18A450 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
1
1
