В установочных шкафах нельзя применять
неэкранированные /незащищенные силовые
кабели.

L1

L2

L3

PE

Мин. 16 мм

2

Уравнительный кабель

Кабели управления

Все точки подключения кабелей

на одной стороне панели

Заземленный рельс

Изоляция кабеля
удалена

Выходной
контактор и т. д.

Кабель двигателя

Двигатель, 3 фазы и

ПЛК и т. д.

Панель

Питание от сети

Мин. 200 мм
между кабелями управления,
сетевым кабелем
и кабелем
питания двигателя

ПЛК

Защитное заземление

Усиленное защитное заземление

130BB761.10

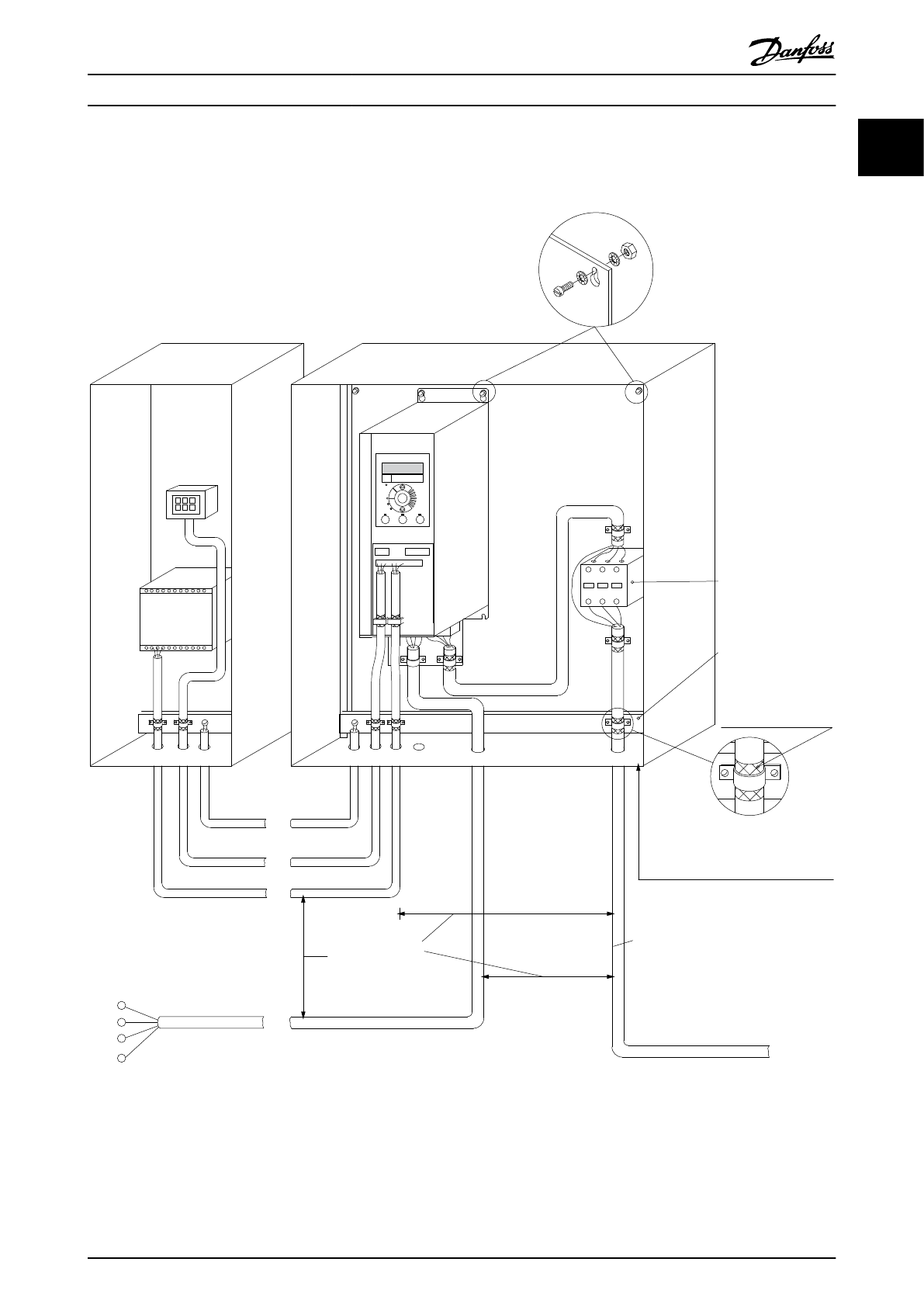

Рисунок 1.21 Электрический монтаж с учетом требований ЭМС

ПРИМЕЧАНИЕ

В Северной Америке вместо экранированного кабеля
используйте металлический кабелепровод.

Краткое руководство

Краткое руководство по приводу VLT

®

HVAC Basic Drive

MG18A450 – VLT

®

является зарегистрированным товарным знаком компании Danfoss

17
